Газосигнализаторы инфракрасные IR-148, 58837-14

Газосигнализаторы инфракрасные IR-148 Назначение средства измерений

Газосигнализаторы инфракрасные IR-148 (далее - газосигнализаторы) предназначены для непрерывного измерения массовой доли хладона 227еа (далее-хладон) в воздухе отапливаемых помещений вне рабочей зоны и сигнализации о превышении установленного уровня концентрации.

Описание

Принцип действия газосигнализатора основан на изменении характеристик инфракрасного излучения с изменением концентрации хладона, проходящего через сенсор, и регистрируемого

изменения инфракрасным детектором.

В газосигнализаторе использована чувствительная инфракрасная технология, позволяющая выполнять измерение концентрации хладона при минимальном влиянии других газов, а также предусмотрена компенсация относительной влажности газа для обеспечения высокой стабильности работы.

Газосигнализатор имеет настенное исполнение и состоит из:

-    четырехкнопочного дисплея на передней панели, где отображаются массовая доля хладона в каждой точке отбора пробы и предупреждения о неисправности газосигнализатора;

-многоточечного программируемого контроллера, обеспечивающего опрос каждой точки (от 1 до 8), отбора газа и преобразования измеренной величины в стандартный токовый сигнал    (4-20) мА.

Четырехкнопочный дисплей позволяет входить в меню, в котором предусмотрены режимы: «калибровка», «настройка», «информация».

Программируемый контроллер позволяет настраивать газосигнализатор до 3 уровней аварийной сигнализации: внимание, предупреждение и тревога.

Г азосигнализатор позволяет с помощью пробоотборных трубок отбирать пробы газа в зонах, удаленных от газосигнализатора на расстоянии до 46 метров.

Газосигнализатор имеет порт RS-232, который позволяет передавать и обеспечивать хранение следующих сообщений:

•Первое содержит:

-тип газа, номер точки отбора, измеренная концентрация и единица измерения;

-    состояние прибора и уровень тревоги;

• Второе содержит сведения о зарегистрированных данных:

-дату и время,

-    номер точки отбора газа,

-зарегистрированная концентрация.

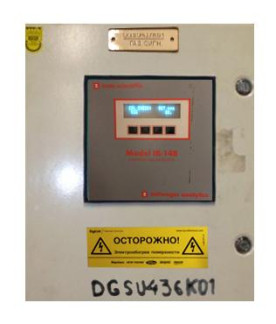

Рисунок 1 - Общий вид газосигнализатора с указанием места нанесения знака поверки Программное обеспечение

является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Идентификационные данные программного обеспечения, используемые для передачи данных с газосигнализатора на внешние устройства, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения газосигнализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазон измерения, млн-1    0-1000

Пределы допускаемой абсолютной погрешности, млн-1    ±(1+0,10*0,

где Сх - измеренная концентрация

хладона, млн-1

Предел допускаемого изменения показаний в

течение 8 ч непрерывной работы, млн-1    1,0+0,02-Сх

Напряжение питания, В    100-240

Частота напряжения питания, Гц    50-60

Потребляемая мощность, В А, не более    1200 Г абаритные размеры (высота х ширина х глубина),

мм, не более    457,2х146,4х177,8

Знак утверждения типа

наносится на лицевую панель газосигнализатора способом шелкографии и титульный лист технического руководства типографским способом.

Комплектность

Таблица 2 - Комплектность газосигнализатора

Поверка

осуществляется по документу МП 21-221-2014 «ГСИ. Газосигнализатор инфракрасный IR-148. Методика поверки», утвержденному ФГУП «УНИИМ» в августе 2014 г.

Эталоны, применяемые при поверке:

-    ГСО 10350-2013. Объемная доля хладона Хл227еа (С3НР7).

Диапазон (95-105) млн-1, абсолютная погрешность ±4 млн-1 ;

-    ГСО 10350-2013. Объемная доля хладона Хл227еа (С3НБ7).

Диапазон (450-550) млн-1, абсолютная погрешность ±17 млн-1;

- ГСО 10350-2013. Объемная доля хладона Хл227еа (С3Ю7).

Диапазон (950-1050) млн-1, абсолютная погрешность ±25 млн-1.

Сведения о методах измерений

Методика измерений входит в состав технического руководства на газосигнализатор.

Нормативные и технические документы, устанавливающие требования к газосигнализаторам инфракрасным IR-148

1    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»

2    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

3    Техническая документация фирмы “Honeywell Analytics”, Великобритания.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
