Государственный реестр средств измерений

Датчики деформации POLICONT-S, 58840-14

Датчики деформации POLICONT-S предназначены для преобразования линейной деформации в пропорциональный электрический сигнал.
Документы
Карточка СИ
Номер в госреестре 58840-14
Наименование СИ Датчики деформации
Обозначение типа СИ POLICONT-S
Изготовитель "Datum Electronics Ltd.", Великобритания
Год регистрации 2014
Срок свидетельства 24.10.2019
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Описание типа скачать

Назначение

Датчики деформации POLICONT-S предназначены для преобразования линейной деформации в пропорциональный электрический сигнал.

Описание

Датчик деформации POLICONT-S (далее - датчик) состоит из чувствительного элемента, корпуса и соединительных проводов.

Принцип действия датчиков основан на преобразовании линейной деформации чувствительного элемента в пропорциональный электрический сигнал.

Датчики имеют три модификации POLICONT-S A0101, POLICONT-S A0102, POLICONT-S A0103, отличающиеся диапазонами измерения, формой чувствительного элемента, исполнением корпуса.

В зависимости от формы чувствительного элемента датчики предназначены:

-    для измерения одноосевой деформации - A0101 и A0103;

-    для измерений деформаций с учетом температурных деформаций объекта - A0102.

Датчики выполнены во взрывозащищённом исполнении в соответствии с требованиями ГОСТ Р 51330.0, ГОСТ Р 51330.10 и имеют вид взрывозащиты «искробезопасная электрическая цепь» с уровнем взрывозащиты «особовзрывобезопасный» с маркировкой ExiaIICT6 (сертификат соответствия РОСС GB.AB28.B14682).

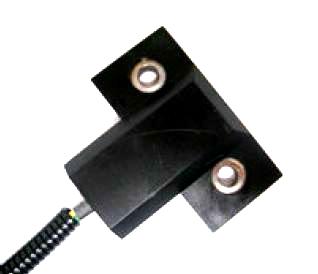

Общий вид датчиков приведен на рисунке 1.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1

Наименование характеристики

A0101

A0102

A0103

Диапазон измерений относительной деформации, млн-1

±1100

±1100

±1500

Предельная деформация, % от диапазона измерений, не более

150

Наименование характеристики

A0101

A0102

A0103

Базовая длина, мм

50

35

50

Чувствительность (при относительной деформации 1000 млн-1), мВ/В

от 0,7 до 1,5

Допускаемое значение нелинейности, % от диапазона измерений

±0,5

Допускаемое значение гистерезиса, % от диапазона измерений

±0,5

Предел среднеквадратичного отклонения случайной составляющей погрешности, % от диапазона измерений

0,5

Относительная влажность воздуха, %

до 100

Рабочий диапазон температур, °С

от минус 40 до 80

Рабочий диапазон температур, °С (при использовании датчика во взрывоопасной среде)

от минус 40 до 40

Изменение начального коэффициента передачи, вызванное изменением температуры окружающего воздуха от нормальной в рабочем диапазоне температур на каждые 10 °С, % от диапазона измерений

±0,5

Изменение рабочего коэффициента передачи, вызванное изменением температуры окружающего воздуха от нормальной в рабочем диапазоне температур на каждые 10 °С, % от выходного сигнала

±0,3

Напряжение питания постоянного или переменного тока, В

от 5 до 15

Входное сопротивление, Ом

350±15%

Выходное сопротивление, Ом

350±15%

Габаритные размеры (длинахширинахвысота), мм, не более:

76x64x16

60x60x16

76x64x16

Масса датчика без кабеля, г, не более:

210

Сведения о надежности:

- средняя наработка на отказ, ч, не менее

35000

- средний полный срок службы лет, не менее

5

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации.

Комплектность

Комплект поставки датчиков деформации POLICONT-S приведен в таблице 2. Таблица 2

Наименование

Кол-во,

шт.

Примечание

Датчик деформации POLICONT-S

1

Датчики деформации POLICONT-S А0101, POLICONT-S А0102, POLICONT-S А0103. Руководство по эксплуатации

1

МП 46-233-2014 «ГСИ. Датчики деформации POLICONT-S. Методика поверки».

1

по заказу

осуществляется по документу МП 46-233-2014 «ГСИ. Датчики деформации POLICONT-S. Методика поверки», утвержденному ФГУП «УНИИМ» в августе 2014 г.

Эталоны, используемые при поверке:

-    меры длины концевые плоскопараллельные 2 разряда по ГОСТ Р 8.763-2011;

-    головка измерительная рычажно-зубчатая 1 ИГ, по ГОСТ 18833-73;

-    тензометрическая система СИИТ-3, диапазон измерения ±99999 млн-1, КТ 0,1/0,03;

-    мультиметр цифровой DMM 4050, диапазон измерения напряжения от 100 нВ до 1000 В, относительная погрешность ±0,005 %, диапазон измерения сопротивления от 100 Ом до 10 кОм, относительная погрешность ±0,01 %.

Сведения о методах измерений

Методика измерений представлена в разделе 2 документа «Датчики деформации POLI-CONT-S А0101, POLICONT-S А0102, POLICONT-S А0103. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам деформации POLICONT-S

1    ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации.

2    Техническая документация Datum Electronics Ltd.

Рекомендации к применению

Датчики деформации POLICONT-S применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 69
Поверителей 1
Актуальность данных 08.12.2024
