Преобразователи измерительные PECont, 58845-14

Назначение

Преобразователи измерительные «PECont» предназначены для измерений давления и функционального преобразования его значения в постоянный электрический ток и цифровой код.

Описание

Преобразователи измерительные «PECont» представляют собой двенадцать преобразователей давления в напряжение на основе мостовых тензопреобразователей. Данные преобразователи разбиты на четыре группы, в каждой группе есть свой мультиплексор (коммутатор) и аналого-цифровой преобразователь (АЦП). Результаты преобразований с каждого из выходов АЦП поступают в микроконтроллер. Микроконтроллер по запросу выдает эти коды через гальванически изолированные интерфейсы RS-485 или (и) ETHERNET.

Преобразователи измерительные «PECont» выпускаются в четырех модификациях, представленных в таблице 1.

Таблица 1

Для модификаций № 3 и № 4 микроконтроллер, используя коды результатов преобразований АЦП, производит расчет и передачу кодов на соответствующие гальванически изолированные цифровые входы цифроаналоговых преобразователей (ЦАП), которые осуществляют преобразование этих кодов в унифицированные токовые сигналы диапазона 4-20 мА.

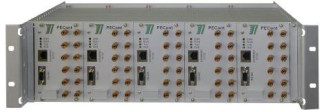

Фотография общего вида представлена на рисунке 1.

Рисунок 1

Защита от несанкционированного доступа к преобразователям измерительным «PECont», обеспечивается путем закрепления в корпусе шкафа, который закрывается на ключ или пломбируется.

Всего листов 4

Программное обеспечение

В состав программного обеспечения (далее - ПО) «ПО PECont» входит встраиваемое ПО и ПО верхнего уровня. Встраиваемое ПО обеспечивает функции опроса измерительных входов преобразователя измерительного «PECont» и их передачу на верхний уровень (по запросу ПО верхнего уровня). ПО верхнего уровня обеспечивает функции опроса подключенных преобразователей измерительных «PECont» и передачи полученных данных по спецификации OPC DA.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 2.

Таблица 2

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Технические характеристики

Количество каналов измерительного преобразования давления, шт.    12

Диапазон измерительных преобразований давления, кПа (кгс/см )    20-100 (0,2-1,0)

Цифровой выходной сигнал (интерфейс обмена):............................

-    для всех модификаций........................................................................................................................RS-485 (Modbus RTU)

-    для модификаций № 02 и № 04............................................................................................ETHERNET

Единица младшего разряда кода, кПа (кгс/см )..............................................................0,01 (0,0001)

Пределы допускаемой основной приведённой погрешности преобразования давления в цифровой код для всех модификаций, %...................... ± 0,25

Пределы допускаемой дополнительной приведённой погрешности преобразования давления в цифровой код, обусловленной изменением температуры для всех модификаций, %/10 °С ......................................................± 0,025

Количество каналов преобразования давления в унифицированный токовый сигнал 4-20 мА, для модификаций № 03 и № 04, шт................ 12

Пределы допускаемой основной приведённой погрешности преобразования в унифицированный токовый сигнал 4-20 мА, для модификаций № 03 и № 04, %............................................................................................... ± 0,5

Пределы допускаемой дополнительной приведённой погрешности преобразования давления в унифицированный токовый сигнал, обусловленной изменением температуры, для модификаций № 03 и № 04, %/ 10 °С ± 0,05

Пределы допускаемой дополнительной приведённой погрешности преобразования давления в унифицированный токовый сигнал 4-20 мА, обусловленной изменением сопротивления нагрузки в диапазоне от 0 до

500 Ом, для модификаций № 03 и № 04, %.................................. ± 0,1

Нормальные условия эксплуатации:

-    температура окружающего воздуха от 15 до 25 °С;

-    относительная влажность воздуха от 30 до 80 %;

-    атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

Рабочие условия эксплуатации:

-    температура окружающего воздуха от 5 до плюс 45 °С;

-    атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

-    относительная влажность воздуха до 80 % при 25 °С;

Габаритные размеры, мм, не более    130*81*240

Масса преобразователя, кг, не более    0,7

Знак утверждения типа

Знак утверждения типа наносится на преобразователи измерительные «PECont» согласно требованиям технических условий и на титульный лист документа «Преобразователь измерительный «PECont». Руководство по эксплуатации. ЖАЯК.421814.001 РЭ» типографским способом.

Комплектность

В комплект поставки преобразователя измерительного «PECont» входят составные части и эксплуатационная документация в соответствии таблицей 3.

Таблица 3

Поверка

осуществляется по документу ЖАЯК.421814.001 МП «Преобразователь измерительный «PECont». Методика поверки», утверждённому ГЦИ СИ ФБУ «Пензенский ЦСМ» 22 августа 2014 г.

Перечень рекомендуемых основных средств поверки приведен в таблице 4. Таблица 4

Сведения о методах измерений

Методика измерений приведена в разделе 2 руководства по эксплуатации ЖАЯК.421814.001 РЭ.

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным «PECont»

1    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А.

2    ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

3    Преобразователи измерительные «PECont». Технические условия. ЖАЯК.421814.001 ТУ.

Рекомендации к применению
