Государственный реестр средств измерений

Твердомеры универсальные VERZUS 700AS, VERZUS 750CCD, 58846-14

58846-14
Твердомеры универсальные VERZUS 700AS, VERZUS 750CCD (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1:2007, ГОСТ 9012-59.
Документы
Карточка СИ
Номер в госреестре 58846-14
Наименование СИ Твердомеры универсальные
Обозначение типа СИ VERZUS 700AS, VERZUS 750CCD
Изготовитель "INNOVATEST Europe BV", Нидерланды
Год регистрации 2014
Срок свидетельства 24.10.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Твердомеры универсальные VERZUS 700AS, VERZUS 750CCD (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1:2007, ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан:

-    для шкал Роквелла и Супер-Роквелла - на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

-    для шкал Виккерса - на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

-    для шкал Бринелля - на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры VERZUS 750CCD оснащены сенсорным экраном графического пользовательского интерфейса, CCD камерой и встроенным персональным компьютером.

Доступ к метрологически значимой части ограничен конструкцией твердомеров.

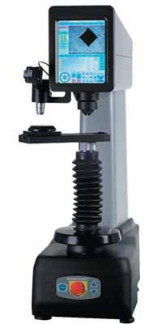

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

место нанесения знака утверждения

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (Контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

INNOVATEST (для твердомеров VERZUS 700AS)

IMPRESSIONS (для твердомеров VERZUS 750CCD)

v 1.01 и выше v 1.13 и выше

-

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки для шкал Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузки приведены в таблице 2.

Таблица 2

Шкалы твердости

Нагрузки, Н

Пределы допускаемой относительной погрешности, %

основная

предварительная

предварительной

нагрузки

основных

нагрузок

Шкала Роквелла

HRA

588,4

98,07

± 2,0

± 0,5

HRB

980,7

HRC

1471

Шкала Супер-Роквелла

HR15N, HR15T

147,1

29,42

± 2,0

± 0,66

HR30N, HR30T

294,2

HR45N, HR45T

441,3

Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Таблица 3

Шкалы твердости

Диапазоны измерений твёрдости

Пределы допускаемой абсолютной погрешности твердомеров

Шкала Роквелла

HRA

от 70 HRA до 93 HRA

± 1,2 HRA

HRB

от 50 HRB до 100 HRB

± 2,0 HRB

HRC

от 20 HRC до 35 HRC

± 2,0 HRC

от 35 HRC до 55 HRC

± 1,5 HRC

от 55 HRC до 70 HRC

± 1,0 HRC

Шкалы твердости

Диапазоны измерений твёрдости

Пределы допускаемой абсолютной погрешности твердомеров

Шкала Супер-Роквелла

HR15N

от 70 HR15N до 94 HR15N

± 1,0 HR15N

HR30N

от 40 HR30N до 76 HR30N

± 2,0 HR30N

от 76 HR30N до 86 HR30N

± 1,0 HR30N

HR45N

от 40 HR45N до 78 HR45N

± 2,0 HR45N

HR15T

от 62 HR15T до 93 HR15T

± 3,0 HR15T

HR30T

от 45 HR30T до 70 HR30T

± 3,0 HR30T

от 70 HR30T до 82 HR30T

± 2,0 HR30T

HR45T

от 10 HR45T до 72 HR45T

± 3,0 HR45T

Испытательные нагрузки по шкалам Виккерса, Н............9,81, 19,61; 29,42; 49,03; 98,07;

196,1; 294,2; 490,3; 980,7.

Пределы допускаемой относительной погрешности нагрузки, %................................± 1,0.

Диапазоны измерений твердости по шкалам Виккерса и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 4.

Таблица 4

Шкалы твёрдости

Интервалы измерений твёрдости HV

100±

50

200±

50

300±

50

400±

50

500±

50

600±

50

700±

50

800±

50

900± 1225± 50 275

Пределы допускаемой абсолютной погрешности твердомеров, HV,

(±)

HV 1

4,5

10

14

18

27,5

32,5

37,5

51

57

120

HV 2

4,5

7,5

10,5

18

22

26

30

34

47,5

90

HV 3

4,5

7,5

10,5

13,5

22

26

30

34

40

60

HV 5

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

38

60

HV 10

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

28,5

45

HV 20

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

28,5

30

HV 30

4,5

7,5

7

9

11

13

15

17

19

30

HV 50

4,5

7,5

7

9

11

13

15

17

19

30

HV 100

4,5

7,5

7

9

11

13

15

17

19

30

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:

-    HBW 2,5/62,5 (нагрузка 613 Н);......................................................................................от 32 до 218;

-    HBW 2,5/187,5 (нагрузка 1839 Н)...................................................................................от 95 до 650;

-    HBW 5/250 (нагрузка 2452 Н);........................................................................................от 32 до 218.

Пределы допускаемой относительной погрешности нагрузки, %.................................± 1,0.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 5.

Таблица 5

Шкалы твёрдости

Интервалы изме

рения твёрдости, HBW

30

±20

75

±25

125

±25

200

±50

300

±50

400

±50

550

±100

Пределы допускаемой абсол

H

штной погрешности твердомеров, BW, (±)

HBW 2,5/62,5; HBW 5/250

1,5

3,0

4,5

7,5

-

-

-

HBW 2,5/187,5

-

3,0

4,5

7,5

10,5

13,5

18

Рабочие условия применения:

-    температура окружающего воздуха ,оС ..............................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %.......................................70.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В..................... 220±22.

Габаритные размеры, масса, габариты рабочего пространства приведены в таблице 6. Таблица 6

VERZUS 700AS

VERZUS 750CCD

Длина, мм, не более

290

290

Ширина, мм, не более

592

592

Высота, мм, не более

845

895

Масса, кг, не более

175

180

Рабочее пространство (длина), мм

200

200

Рабочее пространство (высота), мм

300

300

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер VERZUS 700AS или VERZUS 750CCD (по заказу)................................1 шт.;

вспомогательные принадлежности....................................................................1 комплект;

руководство по эксплуатации VERZUS 700AS, VERZUS 750CCD - 01 РЭ.............1 шт.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:

-    (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRВ; (83±3) HRA;

-    (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) Ш.30Т; (76±6) HR30Т;

-    (450±75) HV; (800±50) HV;

-    (100±25) HBW; (200±50) HBW; (400±50) HBW.

Сведения о методах измерений

Твердомеры универсальные VERZUS 700AS, VERZUS 750CCD. Руководство по эксплуатации. VERZUS 700AS, VERZUS 750CCD - 01 РЭ

Нормативные документы, устанавливающие требования к твердомерам универсальным VERZUS 700AS, VERZUS 750CCD

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

3    ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

4    ГОСТ 8.063-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

5    ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

6    ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

7    ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»

8    ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках. (по Супер-Роквеллу).

9    ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

10    Техническая документация изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
