Твердомеры Роквелла NEXUS 610RS, NEXUS 610RSB, 58847-14

Назначение

Твердомеры Роквелла NEXUS 610RS, NEXUS 610RSB (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры NEXUS 610RSB могут справочно измерять твердость по Бринеллю.

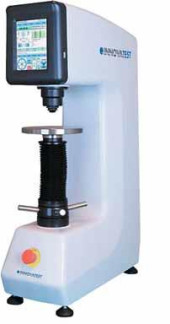

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) «IMPRESSIONS ЬТ» используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.

Таблица 2

Диапазоны измерений твердости и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Таблица 3

Рабочие условия применения:

-    температура окружающего воздуха ,оС ..........................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %...................................70.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В................ 220±22.

Габаритные размеры, мм, не более:

-    длина.................................................................................................................................250;

-    ширина ............................................................................................................................505;

-    высота................................................................................................................................745.

Масса, кг, не более..............................................................................................................82.

Габаритные размеры рабочего пространства, мм, не более:

-    ширина ............................................................................................................................165;

-    высота    250.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер NEXUS 610RS или NEXUS 610RSB (по заказу)......................................1 шт.;

микроскоп (для NEXUS 610RSB).................................................................................1 шт.;

вспомогательные оборудование.........................................................................1 комплект;

руководство по эксплуатации NEXUS 610RS, NEXUS 610RSB - 01 РЭ..................1 шт.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:

-    (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) ШБ; (83±3) ША;

-    (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) ИЮ0Т; (76±6) Ш30Т.

Сведения о методах измерений

Твердомеры Роквелла NEXUS 610RS, NEXUS 610RSB. Руководство по эксплуатации. NEXUS 610RS, NEXUS 610RSB - 01 РЭ

Нормативные документы устанавливающие требования к твердомерам Роквелла NEXUS 610RS, NEXUS 610RSB

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С».

3    ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу).

4    ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

5    Техническая документация изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
