Каналы измерительные силовых модулей выпрямителей Flex Kraft, 58853-14

Назначение

Каналы измерительные силовых модулей выпрямителей Flex Kraft (далее - ИК модулей) предназначены для преобразования напряжения и силы постоянного тока на выходах силового модуля в напряжение постоянного тока установленного диапазона.

Описание

ИК модулей :

-    ИК преобразования напряжения постоянного тока;

-    ИК преобразования силы постоянного тока.

Принцип действия ИК преобразования напряжения постоянного тока основан на преобразовании операционным усилителем напряжения на выходных силовых линиях источников постоянного тока субмодулей в напряжение постоянного тока.

Принцип действия ИК преобразования силы постоянного тока основан на бесконтактном преобразовании с помощью датчиков Холла и операционного усилителя тока, текущего в выходных силовых линиях источников постоянного тока субмодулей в напряжение постоянного тока.

Конструктивно силовые модули состоят из двух субмодулей, собранных в единый блок в металлическом корпусе с двумя парами силовых шин, платой предохранителей для подключения питающего напряжения и платы управления с разъемами для подключения сигналов управления, который монтируется в стойку выпрямителя Flex Kraft.

ИК силовых модулей выпрямителей Flex Kraft имеют две модификации: ИК СМВ FK 15 В и ИК СМВ FK 20 В.

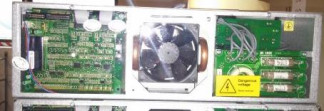

Внешний вид ИК модулей (без передней крышки) представлен на рисунке 1. Места опломбирования ИК модулей указаны на рисунке 2.

Программное обеспечение

отсутствует

Технические характеристики

Модификация ИК СМВ FK15 В

ИК преобразования напряжения постоянного тока

Диапазон преобразования напряжения постоянного тока в значения

напряжения постоянного тока от 0 до 9,37 В, В....................................................от 0 до 15.

Пределы допускаемой приведенной к верхнему пределу диапазона преобразования (ВП) погрешности преобразования напряжения постоянного тока в значения напряжения постоянного тока от 0 до 9,37 В, %.....................................± 0,5.

Количество ИК................................................................................................2.

ИК преобразования силы постоянного тока

Диапазон преобразования силы постоянного тока в значения напряжения постоянного тока от 0,03 до 8,58 В, А................................................................от 0 до 300.

Пределы допускаемой приведенной к ВП погрешности преобразования силы постоянного тока в значения напряжения постоянного тока от 0,03 до 8,58 В, %...........± 1,5.

Количество ИК...............................................................................................2.

Модификация ИК СМВ FK 20 В

ИК преобразования напряжения постоянного тока

Диапазон преобразования напряжения постоянного тока в значения напряжения постоянного тока от 0 до 9,37 В, В.....................................................от 0 до 20.

Пределы допускаемой приведенной к ВП погрешности преобразования напряжения постоянного тока в значения напряжения постоянного тока от 0 до 9,37 В, %......................± 0,5.

Количество ИК.................................................................................................2.

ИК преобразования силы постоянного тока

Диапазон преобразования силы постоянного тока в значения напряжения постоянного тока от 0,03 до 6,44 В, А.................................................от 0 до 225.

Пределы допускаемой приведенной к ВП погрешности преобразования силы постоянного тока в значения напряжения постоянного тока от 0,03 до 6,44 В, %...................± 1,5.

Количество ИК................................................................................................2.

Параметры питания от сети переменного тока:

-    напряжение, В.........................................................................3х(380-480) ± 10 %;

-    частота, Гц.........................................................................................от 47 до 63.

Потребляемая мощность, ВА, не более................................................................9000.

Лист № 3 Всего листов 4

Срок службы, лет, не менее.................................................................................15.

Степень защиты от твердых тел и воды по ГОСТ 14254-96:

-    IP32 - (за исключением вентиллятора),

Габаритные размеры силового модуля, мм, не более.......................................450*120*550.

Масса силового модуля, кг, не более.......................................................................20.

Условия эксплуатации:

-    температура окружающей среды, °С.........................................................от 0 до 40;

-    относительная влажность окружающей среды при температуре 25 °С , % не более........95.

Знак утверждения типа

Знак утверждения типа средства измерений наносят на табличку технических данных силового модуля методом наклейки и на титульные листы эксплуатационных документов типографским способом.

Комплектность

Комплект поставки ИК модулей представлен в таблице 1.

Таблица 1

* - поставляется по отдельному заказу.

Поверка

осуществляется по документу «Каналы измерительные силовых модулей выпрямителей Flex Kraft. Методика поверки» МП 206-1428 -2014, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в сентябре 2014 г.

Поверка ИК модулей проводится в составе выпрямителя Flex Kraft (с Блоком управления и стойкой).

Основные средства поверки:

-    Мультиметр цифровой Fluke 87V (рег. № 33404-12): пределы допускаемой относительной погрешности измерений напряжения постоянного тока в диапазоне от 10 мкВ до 1000 В ± (0,05 % + 1 ед. счета);

-    Мультиметр цифровой АРРА 505 (рег. № 49266-12): пределы допускаемой относительной погрешности измерений напряжения постоянного тока в диапазоне от 1 мкВ до 1000 В ± (0,015 % + 20 ед. счета);

-    Шунт измерительный стационарный взаимозаменяемый 75ШСМ.М (рег. № 40474-09): номинальное падение напряжения 75 мВ, номинальный ток 300 А, кл. т. 0,5;

-    Цифровой мегаомметр Е6-24/1 (рег. № 47135-11): диапазон измерений сопротивления от 0,01 МОм до 9,99 ГОм, пределы относительной погрешности измерений сопротивления

5 = ± (3 % + 3 емр).

Сведения о методах измерений

изложены в руководстве по эксплуатации Flex Kraft 77-107.0222 RU RU Rev.H

Нормативные и технические документы, устанавливающие требования к каналам измерительным силовых модулей выпрямителей Flex Kraft

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 14254-96. «Степени защиты, обеспечиваемые оболочками (код IP)».

Техническая документация фирмы - изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
