| Номер в госреестре | 58855-20 |
| Наименование СИ | Анализаторы жидкости промышленные |
| Обозначение типа СИ | "КВАРЦ-2" |
| Изготовитель | Общество с ограниченной ответственностью «Институт экологических технологий» (ООО «ИНЭКОТЕХ»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости промышленные «КВАРЦ-2» (далее - анализаторы) предназначены для измерений удельной электрической проводимости (далее - УЭП) жидкостей, рН, pNa и массовой концентрации ионов натрия, массовой концентрации растворенного в воде кислорода и общего солесодержания.
Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, пропорционального температуре жидкости, поступающего в электронный блок от первичного преобразователя.
Принцип действия канала измерения pH, р№ и массовой концентрации ионов натрия основан на потенциометрическом методе.
Принцип действия канала измерения УЭП жидкостей основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия канала измерения массовой концентрации растворенного в воде кислорода основан на амперометрическом методе.
Конструктивно анализатор состоит из первичного преобразователя (далее - датчика) и вторичного преобразователя (далее - преобразователь) с расположенным на лицевой панели жидкокристаллическим дисплеем для отображения результатов измерений. Возможно исполнение преобразователя в ином корпусе аналогичного функционального назначения.
Модификации анализаторов различаются по наличию реле уставки сигнализации («КВАРЦ-2-**-У-**» и «КВАРЦ-2-**-*-**»), выходного цифрового интерфейса («КВАРЦ-2-**-И-**» и «КВАРЦ-2-**-*-**») и напряжением питания («КВАРЦ-2-**-**-220» и «КВАРЦ-2-**-**-36»). Модификации анализаторов для измерения УЭП различаются диапазоном измерения и наличием выходных токовых сигналов.
Модификация «КВАРЦ-2-**-*У-**» имеет реле уставки сигнализации для обеспечения предупредительной индикации и дискретной сигнализации контактами реле с одновременной индикацией на цифровом индикаторе.
Модификация «КВАРЦ-2-**-**-**» (кроме «КВАРЦ-2-А*-**-**») обеспечивает по выбору пользователя преобразование значения измеряемой величины в один из следующих стандартных выходных токовых сигналов по ГОСТ 26.011-80:
- выходной сигнал 0-5 мА на сопротивлении нагрузки не более 2 кОм;
- выходной сигнал 0-20 мА на сопротивлении нагрузки не более 500 Ом;
- выходной сигнал 0-20 мА на сопротивлении нагрузки не более 500 Ом.
Модификация «КВАРЦ-2-**-И*-**» обеспечивает возможность передачи внешним
устройствам результата измерения и значения температуры контролируемой среды, а также обмена с внешними устройствами другими данными с использованием цифровых интерфейсов ввода - вывода данных.

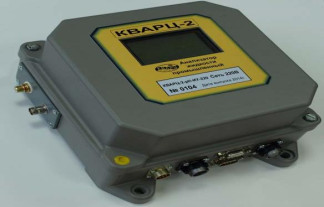

Общий вид анализатора представлен на рисунке 1.
Рисунок 1 - Общий вид анализатора «КВАРЦ-2»
Анализаторы имеют встроенное программное обеспечение «КВАРЦ-2», разработанное для решения задач управления, считывания, сохранения результатов измерения и калибровочных характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «КВАРЦ-2» |
| Номер версии (идентификационный номер) ПО | не ниже 5.0 |
| Наименование характеристики | Значение | ||||||
| «КВАРЦ-2 -Х0-**-**» | «КВАРЦ-2 -Х1-**-**» | «КВАРЦ-2 -А0-**-**» | «КВАРЦ-2 -А1-**-**» | «КВАРЦ-2 -рН-**-**» | «КВАРЦ-2 - Na -**-**» | «КВАРЦ-2 - О2-**-**» | |
| Диапазон показаний температуры, °С | от 0 до +99,9 | ||||||
| Диапазон измерений УЭП, мкСм/см | от 1-10-2 до 1-103 | от Ы0-1 до 1-105 | от 1-10-2 до 1-104 | от 1-10-2 до Ы05 | - | ||
| Пределы допускаемой абсолютной погрешности измерений УЭП в диапазоне, мкСм/см | ±(0,003+0,02Х*) | ±(0,02Х*) | ±(0,003+0,02Х*) | ±(0,02Х*) | - | ||
| Диапазон показаний общего солесодержания, мг/дм3 | от 0 до 500 | от 0 до 70000 | от 0 до 5000 | от 0 до 70000 | |||
| Диапазон измерений общего солесодержания, мг/дм3 | от 0,006 до 500 | от 0,06 до 70000 | от 0,006 до 5000 | от 0,006 до 70000 | - | ||
| Пределы допускаемой абсолютной погрешности общего солесодержания, мг/дм3 | ±(0,003+0,02С**) | ±(0,02С**) | ±(0,003+0,02С**) | ±(0,02С**) | - | ||
| Диапазон измерений pH | - | от 0 до 14 | - | ||||
| Пределы допускаемой абсолютной погрешности измерений pH | - | ±0,02 | - | ||||
| Диапазон показаний pNa | - | от 2,36 до 10,36 | |||||
| Диапазон измерений pNa | - | от 2,36 до 7 | - | ||||
| Пределы допускаемой абсолютной погрешности измерений pNa | - | ±0,1 | - | ||||
| Наименование характеристики | Значение | |||
| «КВАРЦ-2 «КВАРЦ-2 «КВАРЦ-2 «КВАРЦ-2 -Х0-**-**» -Х1-**-**» -ао-**-**» -А1-**-**» | «КВАРЦ-2 -рН-**-**» | «КВАРЦ-2 - Na -**-**» | «КВАРЦ-2 - О2-**-**» | |
| Диапазон измерений массовой концентрации, ионов натрия мкг/дм3 | - | от 0,01 до 100000 | - | |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации ионов натрия, мкг/дм3 | - | ±(0,05Х) | ||
| Диапазон измерений массовой концентрации растворенного в воде кислорода, мкг/дм3 | - | от 0 до 20000 | ||
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода, мкг/дм3 | - | ±(2,0+0,03X) | ||
| Пределы допускаемой дополнительной погрешности измерений при изменении температуры на каждые 10 °С анализируемой и окружающей среды от нормальных условий в долях основной погрешности | ±0,5 | ±0,25 | ±0,5 | ±0,15 |
| Нормальные условия температуры пробы/окружающей среды, °С | (25,0 ± 0,2) | |||
| Примечание * - Х - измеренное значение УЭП, мкСм/см, массовой концентрации натрия или растворенного в воде кислорода, мкг/дм3 ** - С - измеренное значение общего солесодержания, мг/дм3 | ||||
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| «КВАРЦ-2-А*-**-**» | |
| - длина | 220 |
| - ширина | 110 |
| - высота | 40 |
| Остальные модификации | |
| - длина | 220 |
| - ширина | 220 |
| - высота | 120 |
| Масса, кг, не более | 4,5 |
| Характеристики источника питания: | |
| - частота, Гц | 50±1 |
| - мощность, не более, Вт | 9 |
| - от сети переменного тока частотой, В | 220+22/-33 |
| - от сети переменного тока частотой, В* | 36+3,6/-5,4 |
| Условия эксплуатации: | |
| - температура анализируемой среды, °С | от +5 до +50 |
| - температура окружающей среды, °С | от +1 до +50 |
| - относительная влажность воздуха, не более, % | 95 |
| - атмосферное давление, кПа | от 86 до 106 |
| Средний срок службы до капитального ремонта, лет | 10 |
| Средняя наработка между отказами, ч | 50000 |
| * - для модификаций «КВАРЦ-2-**-**-36» и «КВАРЦ-2-**-**-36с» | |
Знак утверждения типа наносится на корпус анализатора в виде клеевой этикетки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вторичный преобразователь | - | 1 шт. |
| Первичный преобразователь (датчик) | - | * |
| Набор для крепежа | - | 1 компл. |
| Методика поверки | 4215-021-06002323-19 | 1 компл. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | -** | 1 шт. |
| * - Состав и количество датчиков определяется при заказе ** - зависит от модификации (РЭ 4215-021-83753381-14.1; РЭ 4215-021-83753381-14.2; РЭ 4215-021-83753381-14.3; РЭ 4215-021-83753381-14.4; РЭ 4215-021-83753381-14.5) | ||
осуществляется по документу МП 4215-021-06002323-19 «ГСИ. Анализаторы жидкости промышленные «КВАРЦ-2». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.02.2020 г.
Основные средства поверки:
Рабочий эталон 2 разряда единицы удельной электрической проводимости жидкостей в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта № 2771 от 27.12.2018 г.;
СО состава натрия хлористого ГСО 4391-88;
Рабочий эталон активности ионов натрия в водных растворах РЭАИ-Na (рег. № 43471-09);
Стандарт-титры для приготовления буферных растворов СТ-pH - рабочих эталонов pH 2-го разряда согласно ГОСТ 8.120-2014;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
Приказ Росстандарта от 29.11.2019 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)»
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH
ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).
Технические условия ТУ4215-021-83753381-14.
