Расходомеры ультразвуковые LEFM 280CiRN-M, 58858-14

58858-14
Расходомеры ультразвуковые LEFM 280CiRN-M предназначены для измерений объемного расхода и объема жидкости, в частности нефти, высоковязкой нефти, нефтепродуктов, жидкой углеводородной смеси, в том числе при низких числах Рейнольдса, и для контроля метрологических характеристик рабочих расходомеров.
Документы
Карточка СИ
Номер в госреестре 58858-14
Наименование СИ Расходомеры ультразвуковые
Обозначение типа СИ LEFM 280CiRN-M
Изготовитель "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center", США
Год регистрации 2014
Срок свидетельства 17.06.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Расходомеры ультразвуковые LEFM 280CiRN-M предназначены для измерений объемного расхода и объема жидкости, в частности нефти, высоковязкой нефти, нефтепродуктов, жидкой углеводородной смеси, в том числе при низких числах Рейнольдса, и для контроля метрологических характеристик рабочих расходомеров.

Описание

Принцип действия расходомеров ультразвуковых LEFM 280CiRN-M основан на измерении времени прохождения ультразвуковых импульсов в движущейся среде по направлению движения и против него в зависимости от скорости среды. Разность времени прохождения пропорциональна средней скорости движения среды. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых преобразователей, по сечению трубопровода, определяется объемный расход.

Расходомеры ультразвуковые LEFM 280CiRN-M состоят из следующих составных частей:

-    корпуса первичного преобразователя расхода (ППР), который представляет собой специально спроектированную секцию трубы с сужением к середине с двумя блоками ультразвуковых преобразователей (в каждом блоке по 4 пары первичных акустических преобразователей) формирующих акустические лучи, и температурный датчик;

-    трансмиттера, состоящего из электронного блока обработки акустических данных с отсчетным устройством (индикатор), который закреплен с наружной стороны корпуса ППР или установлен в отдельном шкафу.

Расходомеры ультразвуковые LEFM 280CiRN-M изготавливаются в компактном и раздельном исполнениях.

Расходомеры ультразвуковые LEFM 280CiRN-M присоединяются к трубопроводу с помощью фланцев. В средней части корпуса расходомера ультразвукового LEFM 280CiRN-M в двух ортогональных плоскостях и под углом 45о к его продольной оси расположены два блока ультразвуковых преобразователей. Каждый блок ультразвуковых преобразователей состоит из четырех пар первичных акустических преобразователей (ПАП), которые поочередно передают и принимают ультразвуковые импульсы.

Трансмиттер формирует необходимые команды для работы ПАП, обрабатывает результаты измерений и генерирует выходные сигналы.

Трансмиттер оснащен:

-    двумя интерфейсами RS485 для вывода по протоколу Modbus информации с результатами измерений и сигналов диагностики расходомера;

-    инфракрасным портом Pocket PC;

-    входом для аналогового сигнала 4-20 мА;

-    выходом для аналогового сигнала 4-20 мА;

-    двумя импульсными выходными каналами, выбираемыми как 0-5 В или 0-12 В; непрерывная работа каналов A и B с циклом загрузки 50/50; Программируемый К-фактор.

Канал B можно запрограммировать как несовпадающий по фазе с каналом A на 90° или как указывающую направление потока величину напряжения (высокое напряжение = прямой поток).

Трансмиттер имеет двухстрочный дисплей, по 16 знаков в строке, высотой 6 мм, обеспечивающий индикацию параметров потока, включая текущий расход, объем, данные аналоговых входов, аварийную сигнализацию, обнаружение неисправностей и акустическую диагностическую информацию.

Расходомеры ультразвуковые LEFM 280CiRN-M могут быть оборудованы опцией продувки портов ультразвуковых датчиков (Рисунок 1) от эксплуатационных загрязнений. В качестве агента продувки может использоваться газообразный азот, сжатый воздух, дизельное топливо. В номере модели опция продувки обозначается заказным кодом «-Р». Процедура продувки не оказывает влияния на метрологические характеристики расходомера. Подробное описание процедуры продувки указано в эксплуатационном документе «Расходомеры ультразвуковые LEFM 280CiRN-M. Руководство по эксплуатации».

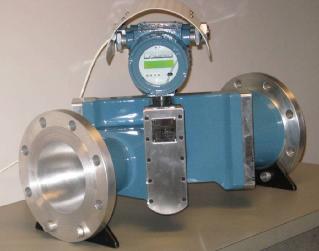

На рисунке 1 приведен общий вид расходомеров ультразвуковых LEFM 280CiRN-M.

DN=400 мм

Расходомеры с портами продувки    Расходомеры раздельного исполнения

Для защиты расходомера от несанкционированного доступа в местах, указанных на рисунках 2 и 3 размещают пломбы с оттиском клейма поверителя.

Программное обеспечение (ПО) расходомеров является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Идентификационные параметры программного обеспечения указаны в таблице 1.

Т а б л и ц а 1

Идентификационное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор про граммного обеспечения (контрольная сумм< исполняемого кода

Другие

идентифи

кационные

данные

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

9A-101A639

08.03.01

5210

CTFM Embedded Software

CRС 16

9A-101A639

08.02.03

923A

CTFM Embedded Software

CRС 16

Примечания

1    Номер версии ПО зависит от модели расходомера.

2    Допускается обновление ПО при согласовании данных действий с заводом изготовителем и эксплуатирующей расходомер организацией (при этом не требуется дополнительная проверка ПО). Изменение идентификационных данных ПО должно отображаться в паспорте расходомера.

3    Цифровой идентификатор (контрольная сумма) зависит от версии ПО и особенности конкретной модели. Возможно отслеживание целостности ПО, базируясь на контрольной сумме предоставленной заводом-изготовителем для конкретного расходомера.

Уровень защиты ПО расходомеров ультразвуковых LEFM 280CiRN-M от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Диаметр условного прохода (DN), мм (дюйм)

150 до 500 (от 6 до 20) приведен в таблице 1 15:1

± 0,1

приведен в таблице 1 34,5

от минус 40 до плюс 60 25

от 18 до 30 10 0,45

Непрерывный

от минус 40 до плюс 60 от 84 до 106,7

Номинальный максимальный объёмный расход1, м3/ч: Динамический диапазон измерения объёмного расхода2 Пределы допускаемой относительной погрешности расходомера при измерении объёмного расхода и объёма, % Коэффициент преобразования, имп/м3/ч Потеря давления, кПа, не более Параметры рабочей среды:

о/~'

-    температура, С

-    давление (избыточное), МПа, не более Параметры электропитания:

-    напряжение, В, постоянного тока;

-    потребляемая мощность, Вт, не более

-    потребляемый ток для 24 В постоянного тока, А, не более Режим работы

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

-    относительная влажность окружающей среды при температуре 35 °С, %, не более

Аналоговый вход, мА

99

4 - 20 или 0 - 20 (RTD) 4 - 20 или 0 - 20 0 -5 или 0 - 12

не менее пяти DN не менее трёх DN приведены в таблице 2 40000 12

Стандартный термометр сопротивления корпуса измерителя Аналоговый выход (максимальная нагрузка 650 Ом) Импульсный выход, В Длины прямых участков:

-    до расходомера

-    после расходомера

Масса и габаритные размеры расходомера Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Т а б л и ц а 2 - Метрологические и технические характеристики расходомеров, зависящие от

типоразмера

DN,

мм

(дюйм)

Максимальный

объёмный

расход,

м3/ч

Коэффициент

преобразования,

имп/м3/ч

Г абаритные размеры расходомера

Масса, кг, не более

длина, мм, не более

ширина, мм, не более

высота, мм, не более

150 (6)

510

12600

686

356

498

145

200 (8)

900

12600

851

419

556

268

250 (10)

1410

6300

1003

508

613

338

300 (12)

2020

3150

1105

559

671

461

350(14)

2400

2200

1245

603

728

543

400 (16)

3465

2200

1346

686

786

784

450(18)

4060

1570

1486

743

843

1095

500 (20)

4960

1000

1702

813

901

1507

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе расходомера методом наклейки и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Т а б л и ц а 3 - Комплект поставки расходомеров

Наименование

Обозначе

ние

Коли

чество

Примечание

Расходомер ультразвуковой

LEFM

280CiRN-W

1 шт.

Расходомеры ультразвуковые LEFM 280CiRN-M. Руководство по эксплуатации.

РЭ 1В1203

1 экз.

При поставке в один адрес - 1 экз. на партию расходомеров

Расходомеры ультразвуковые LEFM 280CiRN-M. Паспорт.

ПС 1В1203

1 экз.

Инструкция. ГСИ. Расходомеры ультразвуковые LEFM 280CiRN-M. Методика поверки

МП 01132-2013

1 экз.

Поверка

осуществляется в соответствии с документом МП 0113-2-2013 «Инструкция. ГСИ. «Расходомеры ультразвуковые LEFM 280CiRN-M. Методика поверки» утвержденным ГЦИ СИ ФГУП «ВНИИР» 25 декабря 2013 г.

Основные средства поверки

-    ПУ 1-го разряда с пределами допускаемой относительной погрешности: ± 0,05 % согласно ГОСТ 8.510. Верхний предел измерений ПУ должен быть не менее максимального значения рабочего диапазона измерений поверяемого расходомера (м /ч).

-    установка трубопоршневая «Сапфир-М» (Госреестр № 23520-07), 1 разряда, измеряемый объемный расход до 5000 м /ч, пределы допускаемой относительной погрешности ± 0,05 %;

-    поверочная трубопоршневая установка двунаправленная (Госреестр № 37248-08), 1 разряда, диаметр условного прохода до 900 мм (36 дюймов), измеряемый объемный расход до 4000 м /ч, пределы допускаемой относительной погрешности ± 0,05 %;

-    барометр-анероид контрольный М-67 ТУ25-04-1797-75, диапазон измерения давления от 813 до 1053 кПа, погрешность ± 106 Па;

-    гигрометр психрометрический ВИТ-2 ТУ 25-11.1645-84, диапазон измерения: относительной влажности от 20 до 90 %, температуры от 15 °С до 40°С;

Сведения о методах измерений

Метод измерений описан в эксплуатационном документе «Расходомеры ультразвуковые LEFM 280CiRN-M. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым LEFM 280CiRN-M

1    ГОСТ 8.510-2002. «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

2    ГОСТ 15528-86 «Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения».

3    Техническая документация фирмы Cameron International Corporation (“Cameron”).

Рекомендации к применению

при осуществлении торговли и товарообменных операций.
