| Номер в госреестре | 58864-14 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | Piccolo™ |
| Изготовитель | "Eurotherm Ltd.", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 24.10.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Контроллеры Piccolo™ (далее - контроллеры) предназначены для измерений выходных аналоговых сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), силы переменного тока, измерительных преобразований измеренных значений физической величины в унифицированный аналоговый сигнал или иную физическую величину (в зависимости от подключаемого первичного преобразователя), отображения результата измерений на цифровом индикаторе, а также для регулирования измеряемой физической величины по заданному закону.
Контроллеры могут быть использованы для работы с промышленными печами, лабораторными установками, аппаратами для переработки пластмасс, в приборостроении и т.д.
Контроллеры являются микропроцессорными программируемыми приборами, принцип работы которых состоит в измерении входного сигнала, преобразовании в унифицированный сигнал и подачи его на микроконтроллер. Далее сигнал линеаризуется в соответствии с номинально статической характеристикой первичного преобразователя и отражается на светодиодном индикаторе в цифровом виде. Управление исполнительными устройствами осуществляется в зависимости от программы в памяти контроллера и установок, вносимых пользователем.
На лицевой панели контроллеров расположены светодиодные индикаторы. Индикаторы отображают текущие значения измеряемой величины, а также вносимые пользователем при помощи кнопок управления пределы регулирования; тип задаваемого входного сигнала; коэффициенты пропорционально-интегрально-дифференциального (ПИД) регулирования; верхний и нижний пределы диапазонов величин; преобразованных в унифицированный сигнал. С обратной стороны корпуса расположены клеммные колодки для подключения электропитания, входных сигналов, цепей сигнализации, интерфейсов.
Все параметры и установки сохраняются в энергонезависимой памяти при отключении питания контроллера.
Контроллеры могут осуществлять обмен данными по сетевому протоколу Modbus
RTU.
Контроллеры Piccolo™ имеют модификации Р116, Р108, Р104, отличающиеся габаритными размерами.

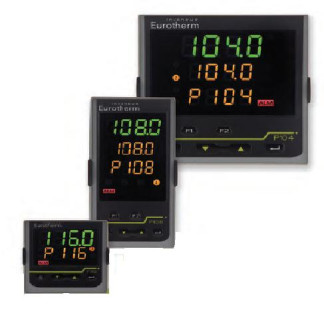

Общий вид контроллеров представлен на рисунке 1.
Eurertherm
(Пип
iu Чи
тип * г и “ и
Р J о чИ
TM
Программное обеспечение контроллеров можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).
Метрологические характеристики контроллеров, указанные в таблице 2, нормированы с учетом ВПО.
Внешнее программное обеспечение, не влияющее на метрологические характеристики, идентификационные данные которого описаны в таблице 1, содержит широкий спектр инструментальных средств для работы с контроллерами. Оно позволяет выполнять конфигурирование и настройку параметров контроллеров.
Внешнее программное обеспечение не даёт доступ к ВПО. Идентификационные данные внешнего программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| Встроенное программное обеспечение | ВПО | 1.02 и выше | Не используется | Не используется |
| Прикладная программа для разработки и загрузки пользовательских программ и выполнения технического обслуживания и диагностики | iTools | V5 и выше | Не используется | Не используется |
Основные метрологические характеристики контроллеров приведены в таблице
2.
Таблица 2 - Основные метрологические характеристики измерительных каналов контроллеров_
| Сигналы | Пределы допускаемой основной | Допускаемый температурный | Примечание | |
| на входе | на выходе | погрешности | коэффициент | |
| от 0 до 20 мА от 4 до 20 мА | ± (2 мкА+0,25 % от показаний+погр. внешнего шунта) | ± (1 мкА + 100 млн-1 от показа-ний+темп. коэф. внешнего шунта) /°С | Rвнеш.шунт— 2,49 Ом | |
| от 0 до 10 В (с внешним модулем 100 кОм/806 Ом), | ± (1 мВ + 0,25 % от показаний), ± (0,5 мкВ + 0,25 % от | ± (1 мВ +100 млн-1 от показаний)/°С; ± (0,5 мкВ +100 млн-1 | RbK — 100 МОм | |
| от -10 до 80 мВ | показаний) | от показаний)/°С | ||
| Сигналы от ТС Pt100:-200.. .+850 °C | 17 бит | ± (0,06 °С + 0,25 % от показаний) | ± (0,0 1 °С + 100 млн-1 от показаний) /°С | 3-провод. схема |
| Сигналы от ТП: | Погреш. | |||
| K: -200.. +1372 °C; | ± (0,2 °С+ 0,25 % от | ± (0,5 мкВ+ | компенс. | |
| J: -210.+1200 °C; | напряжения в «мВ» | 100 млн-1 от пока- | температу- | |
| T: -200.. .+400 °C; | + погр. комп. х. с.) | заний + | ры х. с.: | |
| N: -200.. .+1300°C; L: -200.. .+800 °C; | + 0,03 °С) /°С | ±1°С при 25 °С | ||
| R: -50.. .+1700 °C; | ||||
| S: -50.. .+1768 °C; | ||||
| B: 300...+1820 °C | ||||
| от 0 до 50 мА переменного тока частотой 50-60 Гц | Показания 0-10, 0-25, 0-50 или 0-100 А | ± 4 % от показаний в диапазоне (0,05.50) мА в рабочих условиях применения | Rвх < 20 Ом | |
| 13,5 бит | от 0 до | ± (1 % от изм. знач. + 100 мкА) в рабочих | Только | |
| 20 мА | условиях применения | для Р116 | ||
| 13,5 бит | от 0 до 20 мА | ± (0,25 % от изм. знач. + 50 мкА) в рабочих условиях применения | Только для Р108, Р104 | |
Рабочие условия применения:
- температура окружающей среды от 0 до 55 °С;
- относительная влажность от 0 до 90 % без конденсации влаги;
- напряжение питания: (от 100 В до 230 В) ± 15 % или 24 В +10%-15% переменого тока частотой (от 48 до 62) Гц; 24 В +20%-15% постоянного тока.
Температура хранения от минус 10 до 70 °С.
Потребляемая мощность, не более:
Р116 - 6 Вт;
Р108 и Р104 - 8 Вт.
Габаритные размеры, мм, не более:
Р116 - 45х45х90;
Р108 - 45х92х90;
Р104 - 92х92х90.
Масса, кг, не более:
Р116 - 0,25;
Р108 - 0,35;
Р104 - 0,42.
Средний срок службы, лет, не менее 12.
Знак утверждения типа наносится на корпус контроллеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
-контроллер,
- руководство по эксплуатации,
- методика поверки.
осуществляется в соответствии с документом МП 58864-14 «Контроллеры Piccolo™. Методика поверки», утвержденным ФГУП «ВНИИМС» 16.05.2014 г.
Перечень основного оборудования для поверки: калибратор-вольтметр универсальный В1-28: (в режиме воспроизведения напряжения и силы постоянного тока: Ди= ± (0,003%и+0,0003%им); Ai= ± (0,006%1+0,002%1м); в режиме воспроизведения силы переменного тока Д1= ± (0,15 %1+0,01%1м)); мультиметр цифровой 8845А в режиме измерений силы постоянного тока ± (0,05 % I + 0,005 % 1П)); магазин сопротивлений МСР60-М, 0-10 кОм, кл.т. 0,02.
Сведения о методиках (методах) измерений указаны в документе «Контроллеры Piccolo™. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к контрол-
TM
лерам Piccolo
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Техническая документация фирмы-изготовителя.
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
