| Номер в госреестре | 58865-14 |
| Наименование СИ | Приборы для измерений параметров шероховатости поверхности |
| Обозначение типа СИ | TR100, TR200, TR300,TIME 3220 |
| Изготовитель | "Beijing TIME High Technology Ltd.", КНР |
| Год регистрации | 2014 |
| Срок свидетельства | 04.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров шероховатости поверхности серий TR100, TR200, TR300, TR 3220 (далее приборы) предназначены для измерений параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа), а также в пазах и углублениях размером не менее 80*30 мм.
В зависимости от функциональных возможностей и диапазонов измерений параметров шероховатости приборы каждой из серий имеют следующие исполнения серии TR100: TR100, TR110; серии TR200: TR200, TR210, TR220; серии TIME3220: TIME3220, TIME3221.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой щупа и преобразования, возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям. Результаты измерений параметров шероховатости выводятся на жидкокристаллический дисплей (TR100 TR200, TR300, TIME3220), могут быть распечатаны на принтере или переданы на персональный компьютер (TR200, TR300).
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера для выполнения дальнейших расчетов.
В зависимости от модели приборы могут быть оснащены щупом с углом при вершине 90° радиусом 2, 5 или 10 мкм, с измерительным усилием на измеряемую поверхность 0,75 или 4 или 16 мН соответственно. Деталь устанавливается на специальном столике или непосредственно на плите.

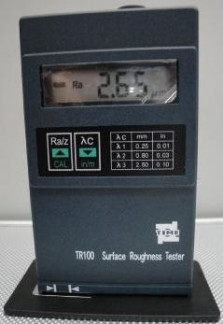

Приборы серии TR100 (рис. 1) предназначены для измерения параметров шероховатости плоских, наклонных и наружных поверхностях цилиндров. Прибор устанавливается на деталь, и датчик, вмонтированный снизу прибора, перемещается по поверхности с постоянной скоростью. Данные отображаются на жидкокристаллическом дисплее. Модифицированный вариант прибора для измерений параметров шероховатости TR110 отличается от TR100 улучшенным дизайном и увеличенным дисплеем со светодиодной подсветкой.
Приборы серии ТR200 (рис. 2) предназначены для измерения параметров шероховатости сложных поверхностей: измерения в отверстиях, в пазах, на криволинейной поверхности. Принцип работы профилометра заключается в следующем: при определении шероховатости детали на поверхности располагают датчик с иглой, который получает информацию о неровности поверхности при перемещении щупа в основании прибора. Параметры шероховатости и график профиля рассчитываются согласно с выбранной методикой и выводятся на жидкокристаллическом экране. Прибор TR210 - упрощенная модель прибора TR200, которая предназначена для измерения шероховатости по четырем параметрам. Прибор TR220 является усовершенствованной моделью прибора TR200 с возможностью измерения по 16 шкалам. Профилометры TR200, TR210, TR220 можно использовать с дополнительными вспомогательными приспособлениями. Для контроля деталей с малыми размерами рекомендуется использовать регулируемую подставку и чехол для датчика. Для увеличения глубины ввода датчика в деталь, применяется удлинительный стержень. Для регулировки положения прибора относительно контролируемой детали, используются микроизмерительный стол и стойка со штативом, которые дают возможность регулировать положение прибора, обеспечивая точность измерения на сложных поверхностях.
а)
\
в)
Прибор серии ТR300 (рис. 3) позволяет измерить 55 параметров шероховатости, для этого устанавливается на измерительную стойку для более точной регулировки положения пера на сложных поверхностях. Прибор оснащен удлинительным стержнем для увеличения глубины ввода датчика в деталь. Параметры шероховатости и график профиля рассчитываются согласно с выбранной методикой и выводятся на жидкокристаллическом экране. Прибор осуществляет связь с компьютером и принтерами компании Time серии ТА.
Прибор для измерений параметров шероховатости серии Т1МЕ3220 (рис. 4) позволяет измерить 55 параметров шероховатости, для этого устанавливается на поверхность детали. Щуп прибора Т1МЕ3220 двигается в его основании. Прибор Т1МЕ3221 оснащен удлинительным кабелем с щупом для удобства измерения. Параметры шероховатости и график профиля рассчитываются согласно с выбранной методикой и выводятся на цветном жидкокристаллическом экране. Прибор осуществляет связь с компьютером и принтерами компании Time серии ТА.
б)
Программное обеспечение прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Таблица 1
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Surface Roughness Tester | Software TR1 | TR1.1.XX |
ПО работает только с принтерами компании Time серии ТА. Принтер ТА210 распечатывает только значения параметров шероховатости. Принтер ТА220б распечатывает значения параметров шероховатости, а также изображение профиля.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Таблица 2
| Модель | TR100 | TR110 |
| Измеряемые параметры шероховатости | Ra и Rz | |
| Диапазон измерения по параметру Ra, мкм | от 0,05 до 10 | |
| Диапазон показаний по параметру Rz, мкм | от 0,1 до 50 | |
| Отсечка шага, ^с, мм | <N, 0, | ,5 2, ,8; о" |
| Наибольшая длина участка измерения, мм | 6 | |
| Длина оценки, мм | 1,25; 4,0; 5,0 | |
| Количество базовых длин в длине оценки | 5 или 2 (для ^с=2,5) | |
| Статическое измерительное усилие, не более, Н | 0,016 | |
| Изменение измерительного усилия, не более, Н/м | 800 | 200 |
| Статическое измерительное усилие, не более, Н | 0,016 | |
| Радиус кривизны щупа, мкм | 10,0±2,5 | |
| У гол заточки шупа,... ° | 90 (+5 , -10) | |
| Предел допускаемой основной относительной погрешности прибора по | 15 | |
| параметру Ra, % | ||
| Тип датчика | пьезоэлектрический | |
| Скорость, мм/с | 1,0 | |
| Габаритные размеры TR100, мм | ||
| -длина | 125 | 110 |
| -ширина | 73 | 70 |
| -высота | 26 | 24 |
| Масса, не более, кг | 0,2 | |
Таблица 3
| Модель прибора | TR200 | TR210 | TR220 |
| Измеряемые параметры шероховатости | Ra,Rz,Rq,Rp,Rm,Rt R3z, Rmax,S,Sk, Sm,tp | Ra,Rz, Rq,Rt | Ra,Rz,Rq,Rt, Rp, Rv,Ry,Rs,RSm,RSk,Rz (JIS),R3z,Rmax,RPc,R k,Rpk,Rvk,Mr!,Mr2 |
| Диапазон измерения, мкм Ra,Rq, Rz,R3z,Ry,Rm,Rp,Rt Sk, % S,Sm, мм tp, % | от 0,005 до 16 от 0,02 до 160 от 0 до 100 1 от 0 до 100 | ||
| Типы фильтров | RC; PC-RC; Gauss; D-P | ||
| Отсечка шага, ^с, мм | 0,25; 0,8; 2,5 | ||
| Длина оценки, мм | (1-5) ^ | ||
| Статическое измерительное усилие, не более, Н | 0,004 | 0,0007 0,004 | |
| Длина перемещения щупа, мм | 17,5 | 18 | |
| Радиус кривизны щупа, мкм | 5±l | 2±0,5 5±l | |
| У гол заточки шупа,... ° | 90 | ||
| Предел допускаемой основной относительной погрешности прибора по параметру Ra, % | 10 | ||
| Тип датчика | индуктивный | ||
| Скорость перемещения щупа, мм/с -при измерении -при обратном ходе | 0,135 0,5 1 1 | ||
| Г абаритные размеры, мм -длина -ширина -высота | 141 56 48 | 140 52 48 | |
| Масса, не более, кг | 0,43 | 0,44 | |
Таблица 4
| Модель | TR300 | TIME3220 TIME3221 |
| Измеряемые параметры шероховатости | Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RS, RSm, Rlo, RHSC, Rpc, Rmr(c), RzJIS, R3y, R3z и соответствующие параметры профиля волнистости и полного профиля поверхности | Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, R5c, RAq, RAa и соответсвующие параметры профиля волнистости и полного профиля поверхности |
| Диапазон измерения по параметру Ra, Rz, мкм | 0,002-160 | 0,002-400 |
| Диапазон измерений высотных параметров, мкм | 800; 80; 8 | ±200; ±50 |
| Типы фильтров | RC; PC-RC; Gauss | 2RC; Gauss |
| Отсечка шага, ^с, мм | 0,08; 0,25; 0,8; 2,5; 8 | 0,08; 0,25; 0,8; 2,5 |
| Наибольшая длина участка измерения, мм | 40 | 19 |
| Количество базовых длин на длине оценки | (1-5) ^ | |
| Статическое измерительное усилие, не более, Н | 0,004 | 0,004 / 0,00075 |
| Радиус кривизны щупа, мкм | 2±0,5 | 52 |
| У гол заточки щупа,. ° | 90 | 45 |
| Разрешение, мкм | 0,001 на диапазоне ±50 0,016 на диапазоне ±800 | 0,001 на диапазоне ±50 0,008 на диапазоне ±200 |
| Предел допускаемой основной относительной погрешности прибора по параметру Ra, % | 10 | |
| Тип датчика | индуктивный | |
| Скорость перемещения щупа, мм/с -при измерении -при обратном ходе | 0,15; 0,5; 1 2 | 0,25; 0,5; 1 1 |
| Г абаритные размеры, мм -длина -ширина -высота | 409 96 98 | 155,4 75 56 |
| Масса, не более, кг | 2,3 | 0,76 |
Таблица 5
| Модель | TR100 | TR110 | TR200 | TR TR 210 220 | TR300 | TIME 3220 | TIME 3221 |
| Диапазон рабочих температур, °C | от 0 до +40 | от 0 до +40 | от 5 до +40 | от 0 до +40 | от +5 до +40 | ||
| Диапазон температур при хранении, °C | от -20 до +60 | от -25 до 60 | от -40 до +60 | от -25 до +60 | от -10 до +40 | от -40 до 60 | от -10 до +40 |
| Допустимая влажность воздуха при измерении не более, % | 80 | 90 | 85 | 85 | |||
| Допустимая влажность воздуха при хранении не более, % | 90 | 90 | 85 | 90 | |||
| Источник питания | Cr-Ni батарея | Li-ion батарея | Li-ion батарея | Li-ion батарея | Li-ion батарея | ||
| Напряжение, В | 3,6 х 2 | 3,6 | 6 | 12 | 9 | ||
Знак утверждения типа наносится на Руководство по эксплуатации прибора типографским методом и на заднюю крышку прибора методом офсетной печати.
Приборы для измерений параметров шероховатости поверхности серий TR100, TR110, TR200, TR210, TR220, TR300, TIME3220, TIME3221 поставляются в компактном, прочном кейсе для хранения и переноски.
Таблица 6
| Модель прибора | TR100 | TR110 | TR200 | TR210 | TR220 | TR300 | TIME3220, TIME3221 |
| Прибор | + | + | + | + | + | + | + |
| Зарядное устройство | + | + | + | + | + | + | + |
| Стандартный образец | + | + | + | + | + | + | + |
| Блок обработки | - | - | + | - | - | - | - |
| Соединительный кабель RS232 | - | - | + | + | - | + | + |
| Чехол для датчика | - | - | + | + | + | + | - |
| Регулируемая подставка | - | - | + | + | + | - | + |
| TS100 стандартный датчик | - | - | - | + | + | + | + |
| Отвертка | - | - | - | + | + | + | + |
| Руководство по эксплуатации | + | + | + | + | + | + | + |
| Методика поверки | + | + | + | + | + | + | + |
| ПО | + | + | + | + | + | + | + |
осуществляется в соответствии с документом по поверке МП 58865-14 «Приборы для измерений параметров шероховатости поверхности серий TR100, TR200, TR300, TIME3220. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» 04 октября 2013 г. Основные средства поверки: Меры профильные ПРО-10 (Госреестр № 46835-11).
Лист № 9 Всего листов 9
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров шероховатости поверхности серий TR100, TR200, TR300, TIME3220
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025...1600 мкм».
ГОСТ 19300-86 «Средства измерений шероховатости поверхности профильным методом. Профилографы - профилометры контактные. Типы и основные параметры».
Техническая документация фирмы «Beijing TIME High Technology Ltd.» , КНР.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 3819 |
| Поверителей | 73 |
| Актуальность данных | 15.09.2024 |
