| Номер в госреестре | 58870-14 |
| Наименование СИ | Системы исследования пластовых флюидов |
| Обозначение типа СИ | PVT |
| Изготовитель | "Sanchez Technologies", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 24.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы исследования пластовых флюидов PVT (далее - системы) предназначены для измерения давления, объема, температуры, плотности и вязкости в пластовом флюиде.
Принцип действия системы основан на зависимости термодинамических характеристик и физических свойств пластовых флюидов от их состава.
Конструктивно система представляет собой установку, состоящую из ячейки PVT полного обзора с CCD камерой высокого разрешения и системой температурного контроля, встроенного поршневого насоса высокого давления с системой перемешивания с усиленным магнитным приводом, а также автоматической системы управления и обработки данных на базе персонального компьютера. Система может быть опционно дооснащена автоматическим газометром, капиллярным вискозиметром высокого давления, высокотемпературным цифровым плотномером.
Ячейка PVT с полным обзором и CCD камерой позволяет производить измерения давления, объема и температуры, а также предоставляет полный обзор поведения пластового флюида в режиме реального времени.
Встроенный поршневой насос через систему редукторов обеспечивает заполнение ячейки PVT исследуемым флюидом.
Система температурного контроля состоит из 8 электронагревательных элементов, встроенных по периметру в стальной корпус ячейки, равномерно нагревая или охлаждая ее.
Система перемешивания с усиленным магнитным приводом полностью автоматизирована.
Управление системой осуществляется посредством внешнего блока управления в ручном режиме или внешнего компьютера с программным обеспечением.

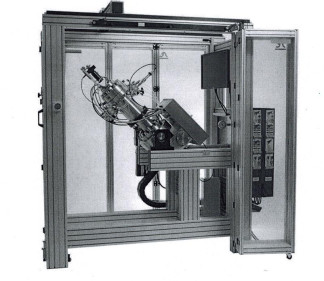

Внешний вид системы представлен на рисунке 1.
Система оснащена программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Идентификационные данные программного обеспечения системы приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Falcon 4 | 4.X.X.X | 438BA6FC | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазон измерений давления, МПа | от 0,1 до 60 |
| Пределы допускаемой приведенной погрешности измерения давления, % | ± 0,1 |
| Диапазон измерений температуры, о С | от минус 20 до 200 |
| Пределы допускаемой абсолютной погрешности измерения температуры, С | ± 0,5 |
| Диапазон измерений объема ячейки, см3 | от 200 до 1500 |
| Пределы допускаемой абсолютной погрешности измерения объема ячейки, см3 | ± 0,005 |
| Диапазон измерений вязкости*, мПас | от 0,1 до 10000 |
| Пределы допускаемой относительной погрешности измерения вязкости, % | ± 1,0 |
| Диапазон измерений плотности*, г/см | от 0 до 2,5 |
| Пределы допускаемой относительной погрешности измерения плотности, % | ± 0,1 |
| Диапазон показаний давления, МПа | 0,1 до 100 |
| Параметры источника питания: входное напряжение, В частота, Гц сила тока, А | 230 ± 10 50 - 60 21 |
| Потребляемая мощность, В • А, не более | 6000 |
| Г абаритные размеры, мм, не более | 2720 х 1370 х 2030 |
| Масса, кг, не более | 1450 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 15 до 30 80 |
| Средний срок службы, лет, не менее | 5 |
*- опционно
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель системы в виде наклейки.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений_
| Наименование | Количество, шт. |
| Ячейка PVT | 1 |
| CCD камера | 1 |
| Г азометр автоматический* | 1 |
| Вискозиметр капиллярный* | 1 |
| Плотномер цифровой* | 1 |
| Система нагрева и охлаждения | 1 |
| Блок управления | 1 |
Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 47-251-2013 | 1 |
*- опционно
осуществляется по документу МП 47-251-2013 «ГСИ. Система исследования пластовых флюидов PVT. Методика поверки», утвержденному ФГУП «УНИИМ» 13 июня 2014 г. Основные средства поверки:
- преобразователь давления эталонный ПДЭ-010И-ДИ-190-В (диапазон измерений от 0 до 60 МПа, класса точности В);
- государственный эталон единицы температуры 3-го разряда в диапазоне от минус 50 до 500 °С, регистрационный номер эталона № 3.1.ZZC.0052.2012;
- стандартные образцы вязкости: РЭВ-2 ГСО 8686-2004. Аттестованное значение динамической вязкости (1,30-1,80) мПас, отн. погрешность 0,2 %; РЭВ-600 ГСО 8598-2004. Аттестованное значение динамической вязкости (459-621) мПас, отн. погрешность 0,2 %; РЭВ-2000 ГСО 8600-2004. Аттестованное значение динамической вязкости
(1530-2070) мПас, отн. погрешность 0,2%; РЭВ-10000 ГСО 8603-2004. Аттестованное значение динамической вязкости (7650-10350) мПас, отн. погрешность 0,3 %;
- стандартные образцы плотности жидкости: ПЛ-690-ЭК ГСО 8614-2004. Аттестованное значение плотности (682,0-694,0) кг/м3, абс. погрешность атт. значения 0,1 кг/дм3;
ПЛ-900-ЭК ГСО 8622-2004. Аттестованное значение плотности (898,0-902,0) кг/м3, абс. погрешность атт. значения 0,1 кг/дм3; ПЛ-1330-ЭК ГСО 8624-2004. Аттестованное значение
33
плотности (1320,0-1330,0) кг/м , абс. погрешность атт. значения 0,3 кг/дм ;
- весы лабораторные электронные II (высокого) класса точности по ГОСТ 24104-2001 с наибольшим пределом взвешивания 5100 г.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на систему исследования пластовых флюидов PVT
Техническая документация фирмы изготовителя «Sanchez Technologies», Франция.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
