| Номер в госреестре | 58873-14 |
| Наименование СИ | Анализаторы твердых частиц в пластовом флюиде |
| Обозначение типа СИ | модель AWAI 1000 |
| Изготовитель | "Sanchez Technologies", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы твердых частиц в пластовом флюиде модель AWAI 1000 (далее - анализаторы) предназначены для измерения давления, температуры и линейных размеров твердых частиц в пластовом флюиде.
Принцип действия анализатора основан на зависимости физическо-химических свойств и состава пластовых флюидов от давления и температуры.
Конструктивно анализатор представляет собой установку, состоящую из двух шпри-цевых насосов с системой перемешивания, ячейки микроскопа высокого давления, системы фильтрации твердых частиц, ячейки инфракрасного поглощения (ИК-поглощения), блоков титрования растворителем и ввода ингибитора, системы нагрева и охлаждения, а также автоматической системы управления и обработки данных на базе персонального компьютера.
Анализатор может быть опционно дооснащен блоком титрования растворителем и блоком ввода ингибитора.
Циркуляция флюида через установку анализатора и достижение необходимого давления для определения составляющей твердой фазы флюида обеспечивается инжекционным и циркуляционным автоматическими насосами высокого давления.
Ячейка микроскопа высокого давления представляет собой два сапфировых окна, расстояние между которыми может быть настроено в зависимости от состава исследуемого пластового флюида и позволяет производить измерения линейных размеров твердых частиц в режиме реального времени.
Система фильтрации твердых частиц обеспечивает очистку образцов пластового флюида от механических примесей в процессе проведения измерения.
Момент фазового перехода, возникающего в процессе изменения плотности пластового флюида, фиксируется в ячейке ИК-поглощения.
С помощью системы нагрева и охлаждения устанавливается температурный режим для проведения измерений.
Блок титрования растворителем предназначен для обработки проб исследуемого флюида растворителем с целью определения осаждения твердой фазы.
Блок ввода ингибитора предназначен для ввода ингибиторов, предотвращающих образование минеральных солевых отложений.
Управление анализатором осуществляется посредством внешнего блока управления в ручном режиме или внешнего компьютера с программным обеспечением.
Внешний вид анализатора представлен на рисунке 1.
/-N
4 й
L
Место нанесения знака поверки

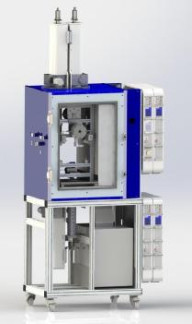

Рисунок 1 - Внешний вид анализатора твердых частиц в пластовом флюиде модель
AWAI 1000
Анализаторы оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Идентификационные данные программного обеспечения системы приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Falcon 4 | 4.X.X.X | 438BA6FC | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазон измерений давления, МПа | от 0,1 до 60 |
| Пределы допускаемой приведенной погрешности измерения давления, % | ± 0,1 |
| Диапазон измерений температуры, о С | от минус 40 до 200 |
| Пределы допускаемой абсолютной погрешности измерения температуры, С | ± 0,5 |
| Диапазон измерений линейных размеров, мкм | от 2 до 1000 |
| Пределы допускаемой абсолютной погрешности измерения линейных размеров, мкм | ± 1 |
| Диапазон показаний давления, МПа | 0,1 до 100 |
| Диапазон показаний линейных размеров, мкм | от 0,1 до 1000 |
| Параметры источника питания: входное напряжение, В частота, Гц сила тока, А | 230 ± 10 50 - 60 6 |
| Потребляемая мощность, В • А, не более | 6000 |
| Г абаритные размеры, мм, не более | 1200 х 1200 х 2300 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 15 до 30 80 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель анализатора в виде наклейки.
Комплектность средства измерений приведена в таблице 3. Таблица 3 - Комплектность средства измерений_
| Наименование | Количество, шт. |
| Инжекционный автоматический насос высокого давления | 1 |
| Циркуляционный автоматический насос высокого давления | 1 |
| Панель управления | 1 |
| Ячейка микроскопа высокого давления | 1 |
| Система фильтрации твердых частиц | 1 |
| Ячейка ИК-поглощения | 1 |
| Система нагрева и охлаждения | 1 |
| Блок титрования растворителем* | 1 |
| Блок ввода ингибитора* | 1 |
Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 46-251-2013 | 1 |
*-опционно
осуществляется по документу МП 46-251-2013 «ГСИ. Анализаторы твердых частиц в пластовом флюиде модель AWAI 1000. Методика поверки», утвержденному ФГУП «УНИИМ» в августе 2014 г.
Основные средства поверки:
- преобразователь давления эталонный ПДЭ-010И-ДИ-190-В (диапазон измерений от 0 до 60 МПа, класса точности В);
- государственный эталон единицы температуры 3-го разряда в диапазоне от минус 50 до 500 °С, регистрационный номер эталона № 3.1.ZZC.0052.2012;
- объект-микрометр ОМ-О, длина основной шкалы (1±0,0005) мм, пределы допускаемой абсолютной погрешности ± 0,0001 мм.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на анализаторы твердых частиц в пластовом флюиде
Техническая документация фирмы изготовителя «Sanchez Technologies», Франция.
Вне сферы государственного регулирования обеспечения единства измерений.
