Трансформаторы напряжения JDQXF-110W2, 58874-14

Назначение

Трансформаторы напряжения JDQXF-110W2 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в сетях 110 кВ.

Описание

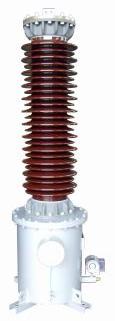

Трансформаторы напряжения типа JDQXF-110W2 представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном

элегазом. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Высокое напряжение прикладывается к головной части, установленной наверху фарфорового или силиконового изолятора. Трансформатор имеет первичную и до трёх вторичных обмоток. Сердечники, набранные из листов электротехнической стали в виде замкнутых квадратов, имеют низкие потери. Характеристики каждого трансформатора проверяются. Бак трансформатора напряжения, куда помещена активная часть, изготовлен из алюминиевого сплава. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, которая расположена на боковой поверхности корпуса трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

Технические характеристики

Класс напряжения, кВ Наибольшее рабочее напряжение, кВ Номинальное первичное напряжение, В Номинальные вторичные напряжения, В Классы точности/номинальные мощности вторичной нагрузки, при коэффициенте мощности cos ф = 0,8, В А:

-    обмоток для измерения и учета

-    обмоток для защиты Номинальная частота, Гц Габаритные размеры (ДхШхВ), мм Масса не более, кг

110

126

110000/V3 100/V3; 100/V3;

100

0,2/(10-200); 0,5/(10-200) 3Р/(10-300)

50 или 60

700x700x2135

480

Климатическое исполнение УХЛ1 в диапазоне от - 55 °C до + 55 °C.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.

Комплектность

Трансформатор напряжения JDQXF-110W2 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".

Основные средства поверки:

-    трансформатор напряжения эталонный NVOS (Госреестр СИ РФ № 32397-12), номинальное первичное напряжение 1 10/V3, класс точности 0,01.

-    прибор сравнения КНТ-03 (Госреестр СИ РФ № 24719-03), погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в Руководстве по эксплуатации «Трансформаторы напряжения JDQXF-110W2» фирмы «Hengyang Nanfang Instrument Transformer Co., Ltd.»

Нормативные документы, устанавливающие требования к трансформаторам напряжения JDQXF-110W2:

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".

Рекомендации к применению

-    осуществление торговли и учета количества энергетических ресурсов.
