| Номер в госреестре | 58875-14 |
| Наименование СИ | Системы портативные ультразвукового контроля с роликовым преобразователем на базе фазированных решеток |
| Обозначение типа СИ | Rollscan |
| Изготовитель | "Metalscan SAS.", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 30.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы портативные ультразвукового контроля Rollscan с роликовым преобразователем на базе фазированных решеток (далее - системы) предназначены для измерения амплитуд эхосигналов, отраженных от дефектов и границ материалов и определения координат обнаруженных дефектов и геометрических параметров контролируемых объектов.
Принцип действия систем основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ материалов.
Система представляет собой ультразвуковой прибор (электронный блок), включающий 64 совмещенных канала, работающих как на излучение, так и на прием. К электронному блоку системы подключается матричный преобразователь с линейным расположением элементов по ширине матрицы. Активная поверхность матричного преобразователя разделена на несколько элементов, каждый из которых контролируется независимым каналом. Электронный блок возбуждает импульс в группах нескольких элементов и, таким образом, создает направленный ультразвуковой пучок. УЗК, принятые преобразователем, передаются в электронный блок системы. В электронном блоке оцифровываются полученные сигналы и передаются на портативный компьютер, в котором, с помощью программного обеспечения, осуществляется визуализация и анализ полученных результатов измерений.

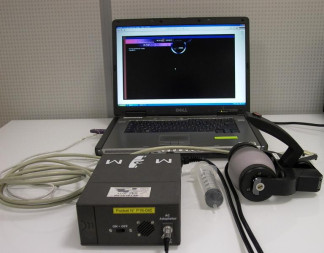

Фотография общего вида систем приведена на рисунке 1.
Совместно с системами применяются преобразователи производства компании METALSCAN SAS. (Франция)
На портативные компьютеры, входящие в состав систем установлено программное обеспечение (далее - ПО) «Multi2000».
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1. Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Multi2000 | V6.7.42 и выше | - | - |
Защита программного обеспечения систем от непреднамеренных и преднамеренных изменений соответствует уровню «C» согласно МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 3. Таблица 3
| Наименование характеристик | Значения |
| Диапазон установки амплитуды сигнала генератора импульсов возбуждения (ГИВ) на нагрузке 50 Ом, В | от 35 до 80 |
| Допускаемое отклонение установки амплитуды сигналов ГИВ на нагрузке 50 Ом, % | ± 10 |
| Диапазон установки длительности сигнала генератора импульсов возбуждения (ГИВ) на нагрузке 50 Ом, нс | от 40 до 700 |
| Допускаемое отклонение установки длительности сигналов ГИВ на нагрузке 50 Ом, % | ± 10 |
| Допускаемое отклонение установки усиления, дБ | ± 2 |
| Диапазон измерения временных интервалов, мкс | от 1 до 320 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс | ± 0,1 |
| Линейность по вертикали, % от полной высоты экрана | ± 2 |
| Диапазон измерения глубины залегания дефектов, мм, не менее | от 7 до 59 |
| Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов, мм | ± (0,5 + 0,015-H), где H- глубина залегания дефекта, мм |
| Диапазон измерения расстояния энкодером, мм, не менее | от 1 до 50000 |
| Пределы допускаемой абсолютной погрешности измерения расстояния кодировщиком положения, мм | ± (0,7 + 0,0006-L), где L - расстояние, пройденное кодировщиком положения |
| Г абаритные размеры электронного блока, длинахширинахвысота, мм, не более | 212х145х70 |
| Масса электронного блока, кг, не более | 1,4 |
| Питание от сети переменного тока с напряжением, В | от 100 до 240 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха при температуре 25 °C, % | от 10 до 40 до 80 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
| № п.п | Наименование и условное обозначение | Количество |
| 1. | Электронный блок | 1 шт. |
| 2. | Роликовый преобразователь на базе фазированных решеток | 1 шт. |
| 3. | Портативный компьютер | 1 шт. |
| 4. | Манипулятор типа «мышь»* | 1 шт. |
| 5. | USB-ключ | 1 шт. |
| 6. | Руководство по эксплуатации | 1 экз. |
| 7. | Методика поверки | 1 экз. |
* Поставляется по дополнительному заказу
осуществляется согласно методике поверки МП 004.Д4-14 «ГСИ. Системы портативные ультразвукового контроля Rollscan с роликовым преобразователем на базе фазированных решеток. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в июле 2014 года.
Основные средства поверки:
1. Осциллограф цифровой TDS2012B. Диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ - до 400 В (с делителем 1:10). Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел - ± 3 %.
2. Генератор сигналов сложной формы АFG3022. Синусоидальный сигнал от 1 кГц до 20 МГц, диапазон напряжений от 10 мВ до 10 В, погрешность ± (1 % от величины +1 мВ), амплитудная неравномерность (до 5 МГц) ± 0,15 дБ, (от 5 до 20 МГц) ± 0,3 дБ, пределы допускаемой относительной погрешности установки частоты ± 1 ppm.
3. Контрольный образец №2 из комплекта образцов и вспомогательных устройств КОУ-2. Высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Скорость продольной ультразвуковой волны в образце (5900 ± 118) м/с.
4. Штангенциркуль ТТТЦ-ТТ. Диапазон измерения 0 - 250 мм. Пределы допускаемой абсолютной погрешности измерений ± 0,05 мм.
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации «Системы портативные ультразвукового контроля Rollscan с роликовым преобразователем на базе фазированных решеток. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам портативным ультразвукового контроля Rollscan с роликовым преобразователем на базе фазированных решеток
Техническая документация компании METALSCAN SAS., Франция.
Вне сферы государственного регулирования обеспечения единства измерений.
