Рейки ГР-23, ГР-45, ГР-56, 58879-14

58879-14
Рейки ГР-23, ГР-45, ГР-56 предназначены для измерений высоты уровня воды, максимальной высоты уровня воды, глубины водотоков на водоемах.
Карточка СИ
Номер в госреестре 58879-14
Наименование СИ Рейки
Обозначение типа СИ ГР-23, ГР-45, ГР-56
Изготовитель Общество с ограниченной ответственностью «Эколог-Юг» (ООО «Эколог-Юг»), г. Ростов-на-Дону
Год регистрации 2014
Срок свидетельства 03.07.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Рейки ГР-23, ГР-45, ГР-56 предназначены для измерений высоты уровня воды, максимальной высоты уровня воды, глубины водотоков на водоемах.

Описание

Принцип действия реек ГР-23, ГР-45, ГР-56 основан на измерении высоты уровня воды, максимальной высоты уровня воды, глубины водотоков при помощи измерительной шкалы, нанесенной на рейки.

Рейка водомерная переносная с успокоителем ГР-23 представляет собой резервуар из оргстекла в верхней части которого закреплена ручка, в нижней части - клапан с отверстиями и дно. К внутренней стенке резервуара крепится пластина с нанесенными сантиметровыми делениями. Для произведения отсчетов используется помещенный внутрь резервуара кольцевой пенопластовый поплавок.

Рейка максимальная ГР-45 представляет собой пустотелую стальную трубу с нанесенной шкалой. В нижней части труба заканчивается шнековым винтом, а так же имеет 3 отверстия для сообщения с водой. Внутри трубы помещен стержень с нанесённой шкалой, сверху рейка закрывается колпачком.

Рейка гидрометрическая ГР-56 (штанга) представляет собой стальные трубчатые звенья, которые могут использоваться по отдельности или как одно целое. Звенья соединяются при помощи штыкового затвора или соединительной пробки с винтом. На нижнем конце штанги имеется поддон с конусной головкой. На звеньях штанги нанесена шкала, при соединении звеньев образуется единая шкала. Нулевое деление шкалы совпадает с нижней поверхностью поддона.

Внешний вид реек представлен на рис.1.

Рейки ГР-23, ГР-45, ГР-56 выпускаются в четырех модификациях:

-    ГР-23- рейка водомерная переносная с успокоителем длиной 1 м;

-    ГР-45- рейка максимальная ГР-45 длиной 1,5 м;

-    ГР-56-01 - штанга гидрометрическая ГР-56 длиной 3,0 м, состоит из трех звеньев, длина звена составляет 1,0 м.

-    ГР-56-02 - штанга гидрометрическая ГР-56 длиной 4,0 м, состоит из двух звеньев, длина звена составляет 2,0 м.

Ф

| ||||»Н|И1ЦНН|4>М|И^    щ +и|нн Jmtj

^типццнннцщщицт ции^ |ин1и|ннл|н|инцт|цщ ini|ini| тци т i ш

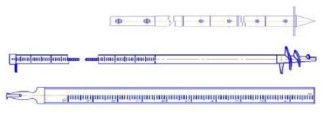

Рисунок 1. Рейки ГР-23, ГР-45, ГР-56 (сверху вниз).

Всего листов 3

Технические характеристики

Таблица 1

Наименование характеристики

Значения характеристики

ГР-23

ГР-45

ГР-56-01

ГР-56-02

Диапазон измерений, мм

от 0 до 1000

от 0 до 1500

от 0 до 3000

от 0 до 4000

Пределы допускаемой абсолютной погреш

± 5

± 5

± 5

± 5

ности измерений, мм

Цена деления измерительной шкалы, мм

10

10

10

10

Средняя наработка на отказ, ч

8000

8000

8000

8000

Средний срок службы, лет

6

6

6

6

Габаритные размеры:

- длина, мм

1250

2300

1000

2000

- ширина, мм

80

-

-

-

- высота, мм

36

-

-

-

- диаметр, мм

-

165

80

160

Масса, кг

1,1

15,0

7,2

10,2

Условия эксплуатации

o/-4

-температура воздуха, C;

от минус 50 до 45

-относительная влажность воздуха, %

от 10 до 100

Знак утверждения типа

Знак утверждения типа наносится на табличку фотохимическим способом или тиснением, методом штемпелевания и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2

Наименование

Количество

Рейка (в зависимости от модификации)

1

Паспорт

1

Методика поверки МП 2551-0133-2014

1

Поверка

осуществляется по методике поверки МП 2551-0133-2014 «Рейки ГР-23, ГР-45, ГР-56. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.08.2014. Перечень эталонов, применяемых при поверке:

- рулетка измерительная металлическая Geobox РК2-30, номинальная длина шкалы 30 м, класс точности 2 по ГОСТ 7502-98.

Сведения о методах измерений

приведены в Паспорте «Рейки ГР-23, ГР-45, ГР-56».

Нормативные и технические документы, устанавливающие требования к рейкам ГР-23, ГР-45, ГР-56

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

3.    Наставления гидрометеорологическим станциям и постам. Выпуск 3, часть 1.

4.    Технические условия ТУ 4311-005-55536780-2014.

Лист № 3 Всего листов 3

Рекомендации к применению

вне сферы государственного регулирования.

Зарегистрировано поверок 721
Поверителей 28
