Калибраторы ИМ2390, 58895-14

Назначение

Калибраторы ИМ2390 предназначены для воспроизведения электрического сопротивления, сигналов термопреобразователей сопротивлений, воспроизведения силы постоянного тока и воспроизведения сигналов число-импульсных датчиков.

Описание

Калибраторы выпускаются в трех модификациях:

-    ИМ2390Я - калибратор сопротивлений 2-х канальный;

-    ИМ23901 - калибратор токов 4-х канальный;

-    ИМ2390Б - калибратор частот 4-х канальный.

Принцип действия калибратора сопротивлений ИМ2390Я: калибратор сопротивлений является 2-х канальным электронным сопротивлением, управляемым микроконтроллером.

По закону Ома, в зависимости от требуемого сопротивления R, на клеммах калибратора создается напряжение U=R-I, где I - ток, создаваемый измеряющим сопротивление устройством (например, омметром). Создавая напряжение U, калибратор эмулирует величину заданного сопротивления. Управляющая схема содержит в своем составе высокоточные и высокостабильные компоненты и микроконтроллер.

Принцип действия калибратора токов ИМ23901: калибратор токов - 4-х канальный высокоточный и высокостабильный генератор тока, собранный по классической схеме стабилизатора тока с электронным управлением. Управляющая схема содержит в своем составе высокоточные и высокостабильные компоненты и микроконтроллер.

Принцип действия калибратора частот ИМ2390Б: опорная частота создается высокостабильным генератором частоты. Опорная частота используется для задания тактовых частот быстродействующих 32-х разрядных микроконтроллеров. Деление и формирование выходных сигналов происходит с помощью этих микроконтроллеров.

Калибраторы ИМ2390 являются электронными приборами, в состав которых входят следующие элементы:

-    микропроцессорный блок;

-    блок индикации с ЖК дисплеем;

-    цифро-аналоговые преобразователи код-сопротивление (ИМ2390Я); код-ток (ИМ23901); код-частота (ИМ2390Б);

-    клавиатура.

На задней панели калибраторов имеются гнезда для подключения питания, связи с ПК по интерфейсу RS485, и гнезда для подключения к измерительному оборудованию и приборам. Управление калибраторами:

-    ручное с клавиатуры;

-    программное через интерфейс RS485. Управляющие программы в составе программного комплекса M_CALIBRATORS_US.

Дисплей отображает значения воспроизводимых величин в цифровом виде и сведения о режиме работы калибраторов.

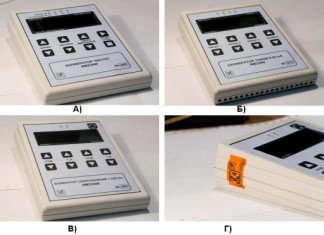

Фотографии общего вида калибраторов приведены на рисунке 1.

Программное обеспечение

Калибраторы выполнены на базе микроконтроллеров. Встроенное ПО калибраторов управляет непосредственно процессом воспроизведения величин. При этом аппаратная и программная части калибраторов, работая совместно, обеспечивают заявленные точности результатов. Идентификационные данные встроенного и устанавливаемого ПО приведены в таблице 1.

Таблица 1. Идентификационные данные ПО калибраторов ИМ2390._

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню "А" по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на эксплуатационную документацию (руководство по эксплуатации, методику поверки, паспорт) типографским способом и на корпус калибраторов методом наклейки.

Комплектность

Таблица 2. Комплектность поставки калибраторов ИМ2390

Поверка

осуществляется в соответствии с п. 3.3 «Методика поверки» документа ИМ 23.90.00 001 РЭ "Калибраторы ИМ2390. Руководство по эксплуатации ", утвержденной ФБУ «УРАЛТЕСТ» 20.05.2014.

Основные рекомендуемые средства поверки:

-    мультиметр цифровой Keithley 2002:

0 - 20 В: ± (12,6-10-6+0,15 • 10-6- (20/M)), %;

0 - 2 кОм: ± (15,4-10-6+0,4- 10-6-(2/M)), %;

-    мера электрического сопротивления Р3030: 1000 Ом;

-    частотомер электронно-счетный Ч3-63/3:

5/'кварц. генер 1-10 за год;

счёт импульсов: от 0 до 6,8-106 имп ± 1 имп; частота:    от 1 до 900 Гц    ± 0,1 %.

Сведения о методах измерений

"Калибраторы ИМ2390. Руководство по эксплуатации ИМ 23.90.00 001 РЭ", раздел 2.4 «Использование по назначению».

Нормативные документы, устанавливающие требования к калибраторам ИМ2390

1.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16.. .30 А

2.    ГОСТ 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

3.    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

4.    Технические условия ИМ 2390.00 001 ТУ "Калибраторы ИМ2390"
