| Номер в госреестре | 58899-14 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | PGI-40M-BG6-CANX |
| Изготовитель | "Swagelok Munchen", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры показывающие модели PGI-40M-BG1-CANX (далее по тексту - манометры) предназначены для измерений избыточного давления в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.
Корпус манометра изготовлен из нержавеющей стали.
Для соединения с технологическим оборудованием манометр имеет крепление позади по центру типа CANX.

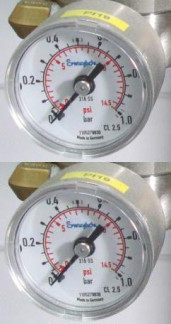

Внешний вид манометра представлен на рисунке 1.
Таблица 1
| Наименование характеристики | |
| Диапазоны измерений давления, бар (МПа) | от 0 до 1 (от 0 до 0,1) |
| Пределы допускаемой основной приведенной погрешности, % | ± 2,5 |
| Вариация, % | 2,5 |
| Температура окружающей среды, °С | от минус 40 до плюс 60 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,4 |
| Габаритные размеры (диаметр х глубина), мм, не более | 40х25 |
Манометр показывающий модели PGI-40M-BG1-CANX Паспорт
22 шт. 22 экз.
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр образцовый грузопоршневой МП-2,5, ВПИ 250 кПа, ПГ ±0,01 %.
приведены в соответствующем разделе паспорта на манометр показывающий модели PGI-40M-BG1-CANX.
Нормативные и технические документы, устанавливающие требования к манометрам показывающим модели PGI-40M-BG1-CANX
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3. Техническая документация «Swagelok Munchen», Германия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
