Газоанализаторы Picarro G2107, 58903-14

Назначение

Газоанализаторы Picarro G 2107 предназначены для измерений объемной доли формальдегида (CH2O) в воздушных средах.

Описание

Принцип действия газоанализаторов Picarro G 2107 (далее - газоанализаторы) - оптический, основан на спектроскопии внутрирезонаторного затухания. Метод заключается в измерении времени затухания излучения в оптическом резонаторе, который заполняется анализируемой пробой газовой смеси.

Генерируемое лазерное излучение поступает в резонатор и многократно отражается от расположенных внутри зеркал. Каждый раз, отражаясь от выходного зеркала, излучение частично покидает резонатор и регистрируется полупроводниковым приемником. В результате обработки поступающего с приемника сигнала определяется время затухания излучения, которое обратно пропорционально содержанию CH2O в анализируемой пробе газовой смеси. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли и влаги. Отбор пробы осуществляется газоанализатором принудительно, в непрерывном циклическом режиме.

Г азоанализаторы являются стационарными приборами, в состав которых входят:

-    измерительный блок, включающий все аппаратное и аппаратно-программное обеспечение для управления, сбора и передачи данных;

-    внешний вакуумный насос, обеспечивающий вакуум, необходимый для прохождения пробы анализируемого газа через газоанализатор;

-    монитор, клавиатура, компьютерная мышь.

На лицевой панели измерительного блока газоанализатора расположены:

•    светодиод, отражающий состояние прибора;

•    USB разъем.

На задней панели измерительного блока расположены:

•    кнопка включения/выключения измерительного блока;

•    разъем для присоединения внешнего вакуумного насоса;

•    разъем для подачи анализируемой газовой смеси;

•    разъем для подключения монитора;

•    разъем для подключения электромагнитных клапанов;

•    порты Com и Ethernet, USB разъемы.

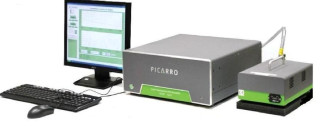

Внешний вид газоанализаторов представлен на рисунке 1.

Программное обеспечение

Газоанализаторы имеют встроенное «Picarro CRDS» и автономное «FLMC» программное обеспечение.

Встроенное программное обеспечение «Picarro CRDS» осуществляет функции: расчет концентрации определяемых компонента; отображение результатов измерений на экране монитора; передачу результатов измерений по интерфейсу TCP/IP или RS-232; контроль целостности программных кодов ПО, настроечных и калибровочных

констант

контроль общих неисправностей (связь, конфигурация); архивации и контроля архивации измерений; контроль внешней связи (TCP/IP, RS-232); контроль журналов изменений.

контроль параметров при помощи 2-уровневого доступа (Стандартный, Слу-

жебный).

Автономное программное обеспечение компании ЗАО «Экрос-Инжиниринг» «FLMC» осуществляет функции:

•    получение данных измерения от ПО «Picarro CRDS» через интерфейс RS -232;

•    математическая обработка: усреднение и расчет результатов измерений с учётом нулевых показаний;

•    отображение результатов измерений на экране монитора;

•    отображение текущего состояния анализатора на экране монитора;

•    контроль целостности данных, получаемых по интерфейсу RS-232;

•    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

•    контроль общих неисправностей (связь, конфигурация);

•    контроль архивации измерений;

•    контроль журналов изменений;

•    контроль параметров при помощи 2-уровневого доступа (Стандартный, Служебный).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Лист № 3 Всего листов 5

Идентификационные данные программного обеспечения приведены в таблице 1.

Метрологические и технически характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности приведены

в таблице 2.

Таблица 2

Лист № 4 Всего листов 5

8)    Время прогрева, мин, не более    60

9)    Напряжение питания переменным током частотой (50 ± 1) Гц, В    (230 ± 23)

10)    Габаритные размеры, мм, не более измерительный блок:

длина    446

ширина    432

высота    178

вакуумный насос:

длина    280

ширина    190

высота    102

11)    Масса, кг, не более    30

12)    Потребляемая электрическая мощность, В-А, не более    260

13)    Условия эксплуатации:

-    диапазон температуры окружающего воздуха, оС    от 10 до 35

-    относительная влажность окружающего воздуха    от 20 до 99 %

(без конденсации влаги)

-    диапазон атмосферного давления, кПа    от 84 до 106,7

14)    Параметры и состав анализируемой газовой смеси на входе газоанализатора:

-    диапазон температуры газовой смеси, оС    от минус 10 до 45

-    номинальное значение расхода газовой смеси на входе газоанализатора, дм /мин 0,4

-    содержание неизмеряемых компонентов NH3, NO, NO2, CO - не более ПДК воздуха рабочей зоны по ГОСТ 12.1.005-88.

15)    Средняя наработка на отказ, ч (при доверительной вероятности Р=0,95)    24000

16)    Средний срок службы    10 лет

Знак утверждения типа

Знак утверждения типа наносится способом компьютерной графики на титульный лист руководства по эксплуатации и на табличку, расположенную на задней панели газоанализаторов.

Комплектность

Комплект поставки газоанализаторов приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1763-2014 «Газоанализаторы Picarro G 2107. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 06 июня 2014 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (термодиффузионный) по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков (ИМ) по ИБЯЛ .418319.013 ТУ (№ 15075-09 в Госреестре РФ);

-    генератор нулевого воздуха ZAG мод. ZAG7001 фирмы «Environnement S.A.» (№ 37681-08 в Госреестре СИ РФ).

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы Picarro G 2107. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам Picarro G 2107

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.

3    РД 52.04.186-89 Руководство по контролю загрязнения атмосферы.

4    Техническая документация фирмы «Picarro Inc.».

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды, выполнение работ по обеспечению безопасных условий и охраны труда.
