| Номер в госреестре | 58905-14 |
| Наименование СИ | Анализаторы качества электрической энергии |
| Обозначение типа СИ | PITE 3561 |
| Изготовитель | "PITE TECH. INC.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 31.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы качества электрической энергии PITE 3561 Назначение средства измерений
Анализаторы качества электрической энергии PITE 3561 (далее - анализаторы) предназначены для измерений значений силы и напряжения переменного тока, частоты, мощности, энергии, коэффициентов мощности и коэффициентов искажения синусоидальности в трёхфазных сетях переменного тока с номинальной частотой 50 или 60 Гц.
Принцип действия анализаторов основан на предварительном масштабировании входных сигналов напряжения и тока с последующими преобразованиями их в цифровой код и обработкой, основанной на быстром преобразовании Фурье.
Анализаторы качества электроэнергии предназначены для измерений параметров сети электропитания, таких как напряжение и сила переменного тока, энергия, мощность, кратковременная и длительная доза фликера, гармоники и другие.
Анализаторы качества электроэнергии используются как потребителями, так и поставщиками электрической энергии и позволяют оценить качество электроэнергии в питающей сети.

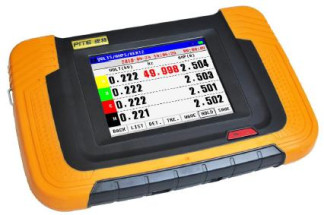

Анализатор представляет собой портативное переносное устройство с жидкокристаллическим сенсорным экраном. Измерение тока осуществляется при помощи тестового кабеля с тремя - четырьмя токоизмерительными клещами, которые подсоединяются к выводам фаз и к выводу нейтрали. Напряжение измеряется с помощью 3-х - 5-ти кабелей подключаемых к одной - трем фазам, нейтрали и заземлению посредством зажимов типа «крокодил». Внутренняя память служит для хранения около 960 часов данных тестирования. Также имеется внешняя память USB, позволяющая выгружать измеренные данные на персональный компьютер для дальнейшей обработки результатов тестирования.
Питание анализатора осуществляется при помощи литиевого аккумулятора или сетевого зарядного устройства.
Анализаторы относятся к восстанавливаемым, ремонтируемым изделиям.
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное программное обеспечение представляет собой микропрограмму предназначенную для обеспечения нормального функционирования анализатора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение Power Quality Analysis System, устанавливаемое на персональный компьютер, позволяет сконфигурировать анализатор, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений - «Высокий».
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Внешнее | Power Quality Analysis System | не ниже 6.38 | 3D5D4F6419DC33A0 0F27BA812C63F0EB | MD5 |
| Встроенное | Микропрограм ма | не ниже 1.3.03 | - | - |
Основные метрологические характеристики приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Таблица 2
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 5, %) | Примечание |
| Среднеквадратическое значение напряжения U, В | от 10 до 700 | ± 0,5 (5) | - |
| Отклонения напряжения AU, % | от 0,1 до 10 | ± 5 (5) | - |
| Частота f Гц | от 40 до 70 | ± 0,01 (А) | - |
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 5, %) | Примечание |
| Коэффициент п-ой гармонической составляющей напряжения Кщп), % | от 0 до 100 | ± 0,001 R (А) | 2 < п < 50 |
| Коэффициент искажения синусоидальности кривой напряжения (суммарный коэффициент искажения синусоидальности напряжения) Ки, % | от 0 до 100 | ± 0,001-Rx (А) | - |
| Кратковременная (длительная) доза фликера Pstm, отн.ед. | от 0,1 до 10 | ± 5 (5) | - |
| Угол фазового сдвига между фазными напряжениями основной частоты фи, градусы | от минус 180 до плюс 180 | ± 0,3 (А) | - |
| Среднеквадратическое значение силы тока 1Ном, А | от 0,01 -1ном до !ном | ± 0,5 (5) | Для измерения используются токовые клещи с номинальным током: 1, 10, 100 и 1000 А |
| Угол фазового сдвига между фазными токами основной частоты ф/, градусы | от минус 180 до плюс 180 | ± 0,3 (А) | - |
| Коэффициент п-ой гармонической составляющей тока К/(п), А | от 0 до 100 | ± 0,05 (А) | 2 < п < 50 |
| Коэффициент искажения синусоидальности кривой тока (суммарный коэффициент искажения синусоидальности тока) К/, А | От 0 до 100 | ± 0,05 (А) | - |
| Угол фазового сдвига между напряжением и током фи/, градусы | от минус 180 до плюс 180 | ± 0,3 (А) | - |
| Активная мощность Р, кВт | От 0,05 до 700 | ± 0,05-Rx (А) | - |
| Реактивная мощность Q, квар | От 0,05 до 700 | ± 0,05-Rx (А) | - |
| Полная мощность S, кВ •А | От 0,05 до 700 | ± 0,05-Rx (А) | - |
| Активная энергия WP, кВт-ч | От 0,01 до 10000 | ± 0,05-Rx (А) | cos ф = 1 |
| Реактивная энергия Wq, квар-ч | От 0,01 до 10000 | ± 0,1-Rx (А) | sin ф = 1 |
| Полная энергия Ws, кВ-А-ч | От 0,01 до 10000 | ± 0,1-Rx (А) | - |
| Коэффициент мощности, отн.ед. | От 0 до 1 | ± 0,05 (А) | - |
| Средний коэффициент мощности, отн.ед. | От 0 до 1 | ± 0,005 (А) | - |
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 5, %) | Примечание |
| Примечание: Rx - измеренное значение параметра. | |||
Входной импеданс составляет (1±0,1) МОм; (20±2) пФ.
Масса не более 7 кг.
Габаритные размеры не более (длина х ширина х высота) 280*170*40 мм Рабочие условия применения в части устойчивости к климатическим воздействиям соответствуют группе 4 по ГОСТ 22261-94.
Время установления рабочего режима не более 10 мин.
Приборы обеспечивают непрерывный режим работы без ограничения длительности. Средний срок службы не более 5 лет.
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом, а на переднюю панель анализаторов методом трафаретной печати со слоем защитного покрытия.
Комплектность поставки приведена в таблице 3.
Таблица 3 - Комплектность
| №№ п/п | Наименование изделия | Кол-во |
| 1 | Анализатор качества электрической энергии PITE 3561 | 1 шт. |
| 2 | ПО Power Quality Analysis System на компакт-диске с описанием | 1 шт. |
| 3 | Внешняя память USB | 1 шт. |
| 4 | Адаптер электропитания | 1 шт. |
| 5 | Провода со щупами тестирования напряжения | 5 шт. |
| 6 | Стандартные токовые клещи | 4 шт. |
| 7 | Зажимы типа «крокодил» | 5 шт. |
| 8 | Щупы для измерения напряжения | 2 шт. |
| 9 | Кейс для переноски | 1 шт. |
| 10 | Руководство по эксплуатации | 1 экз. |
| 11 | Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 58905-14 «Анализаторы качества электрической энергии PITE 3561. Методика поверки», утвержденным ФГУП «ВНИИМС» в феврале 2014 г. и ГОСТ Р 8.656-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки».
Основные средства поверки и их основные метрологические характеристики приведены в таблице 4.
| Наименование и тип средства поверки | Номер госреестра |
| Калибратор переменного тока «Ресурс-К2М» | 31319-12 |
| Калибратор универсальный 9100 | 25985-09 |
Методика (методы) измерений приведены в руководстве по эксплуатации «Анализаторы качества электрической энергии PITE 3561. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к анализаторам качества электрической энергии PITE 3561:
1. ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств».
2. ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
3. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
4. Техническая документация фирмы-изготовителя.
Выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
