Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1, 58907-14

Назначение

Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1 (далее по тексту - измерители) предназначены для:

-    Измерения действующего значения напряжения постоянного и переменного тока;

-    Измерения сопротивления электроизоляции постоянным испытательным напряжением и нарастающим испытательным напряжением;

-    Измерения сопротивления электроизоляции с адаптером AutoISO-5000 (только MIC-5050,

MIC-10k1);

- Измерения электрического сопротивления защитных проводников (только MIC-5010, MIC-

5050, MIC-10k1);

-    Вычисления силы тока утечки через электроизоляцию;

-    Вычисления емкости кабеля;

-    Вычисления коэффициента абсорбции и поляризации;

-    Вычисления коэффициента диэлектрического разряда.

Описание

Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Измерители, представляют собой портативные электрические цифровые измерительные приборы. На лицевой панели приборов расположены: однополюсные гнезда для подключения соединительных проводов; жидкокристаллический цифровой дисплей, круговой переключатель режимов работ; клавиши управления функциями измерителей, которые позволяют включать и выключать электропитание, изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений.

Измерители имеют:

-    автоматический выбор диапазона измерения;

-    автоматическое выключение питания неиспользуемого измерителя (AUTO-OFF);

-    сигнализацию разряда элементов питания.

Измерители изготовляются в виде четырех основных моделей: MIC-5005; MIC-5010; MIC-5050; MIC-10k1, которые отличаются друг от друга разными функциональными возможностями. Фотографии общего вида измерителей приведены на рисунке 1.

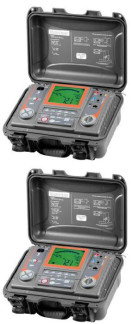

Рисунок 1 - Фотография общего вида измерителей параметров электроизоляции MIC-5005,

MIC-5010, MIC-5050, MIC-10k1.

Программное обеспечение

Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения анализаторов представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения измерителей параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1._

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Высокий».

Технические характеристики

Основные метрологические и технические характеристики измерителей параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1 представлены в таблицах 2-6.

Таблица 2 - Основные метрологические характеристики измерителей в режиме измерения напряжения постоянного тока и среднеквадратического значения напряжения переменного (от 45

Таблица 3 - Основные метрологические характеристики измерителей в режиме измерения сопротивления электроизоляции (RiSO) постоянным и нарастающим испытательным напряжением.

± (0,03-Яизм + ± (0,03-Яизм + ± (0,03-Яизм + ± (0,03-Яизм + ± (0,03-Яизм + ± (0,03-Яизм + ± (0,035-Яизм + ± (0,075-Яизм +

10 е.м.р.) 10 е.м.р.) 10 е.м.р.) 10 е.м.р.) 10 е.м.р.) 10 е.м.р.) 10 е.м.р.) 10 е.м.р.)

От 0 до 999 кОм От 1,00 до 9,99 МОм От 10,0 до 99,9 МОм От 100 до 999 МОм От 1,00 до 9,99 ГОм От 10,0 до 99,9 ГОм От 100 до 999 ГОм От 1,00 до 9,99 ТОм

1 кОм 0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм 0,1 ГОм 1 ГОм 0,01 ТОм

MIC-5005

MIC-5010

MIC-5050

MIC-10k1

MIC-5005

MIC-5010

± (0,1-Яизм + 10 е.м.р.)

От 10,0 до 15,0 ТОм

0,1 ТОм

MIC-5050

MIC-10k1

± (0,125-Яизм + 10 е.м.р.)

От 10,0 до 20,0 ТОм

0,1 ТОм

Испытательное напряжение (UISO ном) = 10000 В

От 10,0 до 19,9 ТОм От 20,0 до 40,0 ТОм

0,1 ТОм 0,1 ТОм

MIC-10k1

± (0,125-Яизм + 10 е.м.р.) не нормируется

Примечания

Здесь и далее по тексту:

К-изм - измеренное значение сопротивления.

Диапазон измерения сопротивления электроизоляции RISO (согласно ГОСТ Р МЭК 61557-2-2005), варьируется в зависимости от выбранного значения номинального испытательного напряжения UISO ном следующим образом:

Uiso нем RiSO мин — тт    , где

Iiso ном

Riso мин - минимальное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;

Uiso ном - номинальное испытательное напряжение;

Iiso ном - номинальный ток преобразователя (1 мА и 3 мА - для MIC-5005, MIC-5010; 1 мА,

3 мА и 5 мА - для MIC-5050, MIC-10k1).

Ri so тах

(при Uiso ном (при Uiso ном (при Uiso ном (при Uiso ном (при Uiso ном (при Uiso ном (при Uiso ном (при Uiso ном

где Riso макс

= 50 В): 50 ГОм для MIC-5005, MIC-5010 и 200 ГОм для MIC-5050, MIC-10k1;

= 100 В): 100 ГОм для MIC-5005, MIC-5010 и 400 ГОм для MIC-5050, MIC-10k1; = 250 в): 250 ГОм для MIC-5005, MIC-5010 и 1 ТОм для MIC-5050, MIC-10k1;

= 500 в): 500 ГОм для MIC-5005, MIC-5010 и 2 ТОм для MIC-5050, MIC-10k1;

= 1000 В): 2 ТОм для MIC-5005, MIC-5010 и 4 ТОм для MIC-5050, MIC-10k1;

= 2500 в): 5 ТОм для MIC-5005, MIC-5010 и 10 ТОм для MIC-5050, MIC-10k1;

= 5000 в): 15 ТОм для MIC-5005, MIC-5010 и 20 ТОм для MIC-5050, MIC-10k1; = 10000 В): 40 ТОм для MIC-10k1.

максимальное измеряемое сопротивление электроизоляции.

Для произвольного испытательного напряжения (UISO ном) пределы допускаемой абсолютной погрешности измерения сопротивления электроизоляции (RISO) рассчитываются по формуле (1):

± ((0,03 + ( =-Ul5°H°” —5 - 1)) RH3M + Ю е.м.р.)    (1)

vv ’ v Ul5 0 ном- Кнзл -21 -10 12    hjm    V ,

Таблица 4 - Основные метрологические характеристики измерителей в режиме измерения сопротивления электроизоляции (Riso) постоянным и нарастающим испытательным напряжени-

Примечания

Диапазон измерения сопротивления электроизоляции RISO (согласно ГОСТ Р МЭК 61557-2-2005), варьируется в зависимости от выбранного значения номинального испытательного напряжения UISO ном следующим образом:

_ .    Шво нам

Riso мин — ~ , где

обо нам

Riso мин - минимальное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;

Uiso ном - номинальное испытательное напряжение;

Iiso ном - номинальный ток преобразователя (1 мА, 3 мА и 5 мА).

RlSO макс

(при Uiso ном = 50 В): 20 ГОм;

(при Uiso ном = 100 В): 40 ГОм;

(при Uiso ном = 250 в): 100 ГОм;

(при Uiso ном = 500 В): 200 ГОм;

(при Uiso ном = 1000 В): 400 ГОм;

(при Uiso ном = 2500 В): 400 ГОм;

(при Uiso ном = 5000 в): 400 ГОм;

где Riso макс - максимальное измеряемое сопротивление электроизоляции.

Для произвольного испытательного напряжения (UISO ном) пределы допускаемой абсолютной погрешности измерения сопротивления электроизоляции (RISO) рассчитываются по формуле (2):

± ((0,04 + (-ULE° н°”-- - 1)) RH3M + Ю е.м.р.)    (2)

vv ’    v ULeo нам-Кнви'21'10“— ”    v ’

Таблица 5 - Основные метрологические характеристики измерителей в режиме измерения сопротивления защитных проводников (R±200mA)._

Таблица 6 - Основные технические характеристики измерителей параметров электроизоляции

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Стандартный комплект поставки измерителей параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1 представлен в таблице 7. Дополнительная комплектация измерителей (поставляемая по отдельному заказу) представлена в таблице 8.

Таблица 7 - Комплект поставки

Таблица 8 - Дополнительная комплектация измерителей

Наименование Адаптер AutoISO-5000_

Поверка

осуществляется по документу MIC-10k1-14 МП «Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2014 г.

Перечень основных средств, применяемых при поверке:

1.    Калибратор-вольтметр В1-28 (Г.Р. № 10759-86):

Диапазон воспроизведения напряжения постоянного тока: 10 мкВ - 1000 В Пределы допускаемой абсолютной погрешности (DU): ± (0,00003 - 0,00004)U Диапазон воспроизведения напряжения переменного тока: 1 мВ - 700 В (0,1 - 120 Гц)

Пределы допускаемой абсолютной погрешности (DU): ± (0,0015 - 0,002)U

2.    Калибратор электрического сопротивления KC-100k0-5T0 (Г.Р. № 38140-08):

Диапазон воспроизведения сопротивления: 100 кОм - 5 ТОм

Пределы допускаемой абсолютной погрешности (DR): ± 0,015R

3.    Калибратор электрического сопротивления KC-100G0-20T0 (Г.Р. № 54539-13):

Диапазон воспроизведения сопротивления: 100 ГОм - 20 ТОм

Пределы допускаемой абсолютной погрешности (DR): ± (0,015 - 0,03)R

4.    Магазин электрического сопротивления МС-6-01/3 (Г.Р. № 32500-12):

Диапазон воспроизведения сопротивления: 0,1 Ом - 100 кОм

Пределы допускаемой абсолютной погрешности (DR): ± 0,005 R

Сведения о методах измерений

Методика (методы) измерений приведены в документе «Измерители параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1

1.    Приказ № 1034 от 09.03.2013 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

2.    ГОСТ Р МЭК 61557-1-2006 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».

3.    ГОСТ Р МЭК 61557-2-2005 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».

4.    ГОСТ Р МЭК 61557-4-2005 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность оборудования для испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипотенциального соединения».

5.    Техническая документация фирмы - изготовителя «Sonel S.A.», Польша.

Рекомендации к применению

Выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
