Номер в госреестре | 58907-20 |
Наименование СИ | Измерители параметров электроизоляции |
Обозначение типа СИ | MIC |
Изготовитель | "Sonel S.A.", Польша |
Год регистрации | 2020 |
Срок свидетельства | 28.02.2025 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Измерители параметров электроизоляции MIC (далее - измерители) предназначены для измерений напряжения постоянного тока и действующего значения напряжения переменного тока, измерений электрического сопротивления защитных проводников, измерений сопротивления электроизоляции постоянным и нарастающим испытательным напряжением, измерений сопротивления электроизоляции с адаптером AutoISO-5000, вычислений коэффициентов абсорбции и поляризации; диэлектрического разряда.
Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Измерители выпускаются в модификациях MIC-5005, MIC-5010, MIC-5050, MIC-10k1, MIC-15k, отличающихся режимами работы, алгоритмами расчета измеряемого параметра, возможностью подключения температурного зонда ST-1 для индикации температуры окружающего воздуха, а также диапазонами измерений сопротивления электроизоляции и измерительным напряжением.
Отличительные особенности измерителей различных модификаций:
- модификация MIC-5010 имеет режим измерения электрического сопротивления защитных проводников;
- модификации MIC-5005, MIC-5010, MIC-5050 имеют диапазон измерительного напряжения от 0 до 5 кВ, модификация MIC-10k1 - от 0 до 10 кВ, модификация MIC-15k1 - от 0 до 15 кВ;
- модификации MIC-5050, MIC-10k1 имеют поддержку адаптера AutoISO-5000 и возможность подключения температурного зонда ST-1.
Измерители представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе. На передней панели измерителей расположены:
- разъем для подключения сетевого кабеля электропитания;
- круговой переключатель режимов;
- однополюсные гнезда для подключения соединительных проводов;
- разъемы для подключения температурного зонда ST-1 и адаптера AutoISO-5000 (для модификаций MIC-5050; MIC-10k1);
- сегментированный жидкокристаллический дисплей (для модификаций MIC-5005, MIC-5010, MIC-15k1);
- цветной графический жидкокристаллический дисплей (для модификаций MIC-5050, MIC-10k1);
- клавиши включения питания и запуска измерения;
- USB разъемы: тип A для подключения флэш-накопителя (только для модификаций MIC-5050, MIC-10k1); тип B для подключения персонального компьютера.
Питание измерителей обеспечивается встроенной литий-ионной аккумуляторной батареей 14,8 В с возможностью подзарядки или от сети электропитания.
Измерители имеют следующие функциональные возможности:
- автоматический выбор диапазона измерений;
- автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF);
- хранение результатов измерений и способность передать сохраненные данные в компьютер;
- сигнализацию разряда элементов питания.

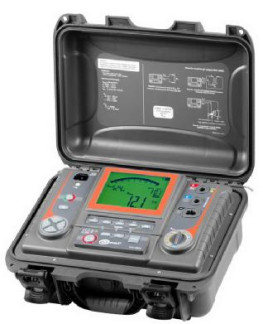

Общий вид измерителей, место нанесения знака поверки и место пломбирования представлены на рисунках 1 - 5.
Программное обеспечение (ПО) осуществляет управление режимами работы и настройками измерителей. ПО встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) | Значение | ||||
Идентификационное наименование ПО | MIC-5005 | MIC-5010 | MIC-5050 | MIC-10k1 | MIC-15k1 |
Номер версии (идентификационный номер ПО), не ниже | v1.20 | v1.21 | v1.27 | v1.24 | v1.01 |
Цифровой идентификатор ПО | 0x867F | 0x72EF | 0x32DC | 0xB4DE | 0x5F11 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики измерителей в режиме измерений напряжения постоянного и действующего значения напряжения переменного тока (U) частотой от 45 до 65 Гц
Модификация | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
MIC-5005 | от 0 до 29,9 В | 0,1 В | ±(0,02-иизм + 20 е.м.р.) |
MIC-5010 | от 30,0 до 299,9 В | 0,1 В | ±(0,02-иШм + 6 е.м.р.) |
от 300 до 600 В | 1 В | ±(0,02-иШм + 2 е.м.р.) | |
MIC-5050 | от 0 до 29,9 В | 0,1 В | ±(0,02-иШм + 20 е.м.р.) |
MIC-10k1 | от 30,0 до 299,9 В | 0,1 В | ±(0,02-иШм + 6 е.м.р.) |
от 300 до 750 В | 1 В | ±(0,02-иШм + 2 е.м.р.) | |
от 0 до 29,9 В | 0,1 В | ±(0,02-иизм + 20 е.м.р.) | |
MIC-15k1 | от 30,0 до 299,9 В | 0,1 В | ±(0,02-иШм + 6 е.м.р.) |
от 300 до 1500 В | 1 В | ±(0,02-иШм + 2 е.м.р.) | |
иизм - измеренное значение напряжения постоянного и переменного тока; | |||
е.м.р. - единица младшего разряда. |
Таблица 3 - Метрологические характеристики измерителей в режиме измерений сопротивления электроизоляции (Riso) постоянным и нарастающим испытательным напряжением_
Модификация | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
Испытательное напряжение (UISO ном) = 5 000 В | |||
MIC-5005 MIC-5010 MIC-5050 MIC-10k1 MIC-15k1 | от 0 до 999 кОм от 1,00 до 9,99 МОм от 10,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 999 ГОм от 1,00 до 9,99 ТОм | 1 кОм 0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм 0,1 ГОм 1 ГОм 0,01 ТОм | ±(0,03^изм + 10 е.м.р.) ±(0,03^Шм + 10 е.м.р.) ±(0,03^Шм + 10 е.м.р.) ±(0,03^Шм + 10 е.м.р.) ±(0,03^Шм + 10 е.м.р.) ±(0,03^Шм + 10 е.м.р.) ±(0,035^изм + 10 е.м.р.) ±(0,075^изм + 10 е.м.р.) |
Модификация | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
MIC-5005 MIC-5010 | от 10,0 до 15,0 ТОм | 0,1 ТОм | ±(0,1Визм + 10 е.м.р.) |
MIC-5050 MIC-10k1 MIC-15k1 | от 10,0 до 20,0 ТОм | 0,1 ТОм | ±(0,125Визм + 10 е.м.р.) |
Испытательное напряжение (Uiso ном) = 10 000 В | |||
MIC-10k1 MIC-15k1 | от 10,0 до 40,0 ТОм | 0,1 ТОм | ±(0,125Визм + 10 е.м.р.) |
Испытательное напряжение (UISO ном) = 15 000 В | |||
MIC-15k1 | от 10,0 до 40,0 ТОм | 0,1 ТОм | ±(0,125Визм + 10 е.м.р.) |
[ения. явления электроизоляции RISO (согласно ГОСТ IEC 61557-от выбранного значения номинального испытательного ом: . Uiso ном jso мин , , где IlSQ НОМ ие электроизоляции, измеряемое без ограничения тока напряжение; ателя (1,2 и 3 мА - для модифкаций MIC-5005, MIC-5010; [IC-5050, MIC-10k1; 1,2, 3, 5 и 7 мА - для модификации >м для модификаций MIC-5005, MIC-5010); Ом для модификаций MIC-5005, MIC-5010); л для модификаций MIC-5005, MIC-5010); (ля модификаций MIC-5005, MIC-5010); для модификаций MIC-5005, MIC-5010); м для модификаций MIC-5005, MIC-5010); Ом для модификаций MIC-5005, MIC-5010); ое сопротивление электроизоляции. тельного напряжения (UISO ном) пределы допускаемой сопротивления электроизоляции (RISO) рассчитываются по - 1)) Визм + 10 е.м.р.) (1) | |||
Визм - измеренное значение сопротивл е.м.р. - единица младшего разряда. Примечания: 1. Диапазон измерений сопрот 2-2013) варьируется в зависимости напряжения UISO ном следующим образ В Riso мин - минимальное сопротивле! преобразователя; Uiso ном - номинальное испытательное Iiso ном - номинальный ток преобразоЕ 1,2, 3 и 6 мА - для модификаций M MIC-15k1). Riso тах = (при Uiso ном = 50 В): 200 ГОм (100 ГС (при Uiso ном = 100 В): 400 ГОм (200 Г (при Uiso ном = 250 в): 1 ТОм (500 ГОа (при Uiso ном = 500 В): 2 ТОм (1 ТОм д (при Uiso ном = 1 000 В): 4 ТОм (2 ТОм (при Uiso ном = 2 500 В): 10 ТОм (5 ТО (при Uiso ном = 5 000 В): 20 ТОм (15 Т (при Uiso ном > 10 000 В): 40 ТОм. где Riso макс - максимальное измеряем 2. Для произвольного испыта абсолютной погрешности измерений формуле (1): ±((0,03 + (- Uiso кпге- Rkjh |
Таблица 4 - Метрологические характеристики измерителей в режиме измерений сопротивления электроизоляции (Riso) постоянным и нарастающим испытательным напряжением с использованием адаптера AutoISO-5000
Модифи кация | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
Испытательное напряжение (Uiso ном) = 5000 В | |||
от 0 до 999 кОм | 1 кОм | ±(0,04^изм + 10 е.м.р.) | |
от 1,00 до 9,99 МОм | 0,01 МОм | ±(0,04^изм + 10 е.м.р.) | |
MIC-5050 | от 10,0 до 99,9 МОм | 0,1 МОм | ±(0,04^изм + 10 е.м.р.) |
MIC-10k1 | от 100 до 999 МОм | 1 МОм | ±(0,04^изм + 10 е.м.р.) |
от 1,00 до 9,99 ГОм | 0,01 ГОм | ±(0,04^изм + 10 е.м.р.) | |
от 10,0 до 99,9 ГОм | 0,1 ГОм | ±(0,04^изм + 10 е.м.р.) | |
от 100 до 400 ГОм | 1 ГОм | ±(0,08^изм + 10 е.м.р.) |
R^ - измеренное значение сопротивления; е.м.р. - единица младшего разряда.
Примечания:
1. Диапазон измерения сопротивления электроизоляции Riso (согласно ГОСТ IEC 61557-2-2013), варьируется в зависимости от выбранного значения номинального испытательного напряжения UISO ном следующим образом:
^ . UlsO КПГ-1
Riso мин ~ , где
Ilso ЕПН
Riso мин - минимальное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;
Uiso ном - номинальное испытательное напряжение;
Iiso ном - номинальный ток преобразователя.
RiSO макс =
(при Uiso ном = 50 В): 20 ГОм;
(при Uiso ном = 100 В): 40 ГОм;
(при Uiso ном = 250 В): 100 ГОм;
(при Uiso ном = 500 в): 200 ГОм;
(при Uiso ном = 1 000 В): 400 ГОм;
(при Uiso ном = 2 500 в): 400 ГОм;
(при Uiso ном = 5 000 В): 400 ГОм;
где Riso макс - максимальное измеряемое сопротивление электроизоляции.
2. Для произвольного испытательного напряжения (Uiso ном) пределы допускаемой абсолютной погрешности измерений сопротивления электроизоляции (Riso) рассчитываются по формуле (2):
His
±((0,04 + (
(2)
ULso кпге— Ккаи -21 10
- 1)) -Яизм + 10 е.м.р.)
Модификация | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
MIC-5010 | от 0 до 19,99 Ом от 20,0 до 199,9 Ом от 200 до 999 Ом | 0,01 Ом 0,1 Ом 1 Ом | ±(0,02^изм + 3 е.м.р.) ±(0,02^изм + 3 е.м.р.) ±(0,04^изм + 3 е.м.р.) |
ия; ления защитных проводников R±200mA (согласно ГОСТ 1. | |||
R^ - измеренное значение сопротивлен е.м.р. - единица младшего разряда. Примечание: 1. Диапазон измерений сопротив IEC 61557-4-2013): от 0,12 Ом до 999 Ом |
Таблица 6 - Основные технические характеристики измерителей
Наименование характеристики | Значение |
Диапазон показаний температуры совместно с температурным зондом ST-1 (для модификаций MIC-5050, MIC-10k1), °С | от -40,0 до +99,9 |
Дискретность показаний температуры (для модификаций MIC-5050, MIC-10k1), °С | 0,1 |
Диапазон показаний электрической емкости, мкФ | от 0,001 до 49,99 |
Диапазон показаний силы тока утечки, мА: - для модификаций MIC-5005, MIC-5010 - для модификаций MIC-5050, MIC-10k1 - для модификации MIC-15k1 | от 0 до 3 от 0 до 6 от 0 до 11 |
Параметры электрического питания: - напряжение переменного тока частотой 50/60 Гц, В - напряжение постоянного тока от встроенного Li-Ion аккумулятора 5,3 Ач, В | от 90 до 260 14,8 |
Габаритные размеры (длинахширинахвысота), мм, не более | 390x308x172 |
Масса, кг, не более | 7 |
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - высота (над уровнем моря), м, не более | от -20 до +50 от 20 до 90 3000 |
Средняя наработка на отказ, ч | 45000 |
Средний срок службы, лет | 15 |
наносится на переднюю панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Стандартный комплект поставки измерителей представлен в таблицах 7 - 9. Дополнительная комплектация измерителей (по отдельному заказу) представлена в таблице 10.
Таблица 7 - Стандартный комплект поставки измерителей модификаций MIC-5005, MIC-5010
Наименование | Обозначение | Количество |
Измеритель параметров электроизоляции MIC | MIC-5005 или MIC-5010 | 1 шт. |
Руководство по эксплуатации | - | 1 шт. |
Наименование | Обозначение | Количество |
Паспорт | - | 1 шт. |
Методика поверки | MIC-15k1-20 МП | 1 шт. |
Свидетельство о первичной поверке | - | 1 шт. |
Провод измерительный с разъемами “банан” 11 кВ красный 1,8 м | - | 1 шт. |
Провод измерительный с разъемами “банан” 11 кВ голубой 1,8 м | - | 1 шт. |
Провод измерительный с разъемами “банан” экранированный 11 кВ черный 1,8 м | - | 1 шт. |
Зажим “Крокодил” изолированный 11кВ | - | 3 шт. |
Зонд острый 11 кВ с разъемом “банан” | - | 2 шт. |
Интерфейсный кабель USB | - | 1 шт. |
Сетевой кабель питания | - | 1 шт. |
Футляр L4 | - | 1 шт. |
Таблица 8 - Стандартный комплект поставки измерителей модификаций MIC-5050, MIC-10k1
Наименование | Обозначение | Количество |
Измеритель параметров электроизоляции MIC | MIC-5050 или MIC-10k1 | 1 шт. |
Руководство по эксплуатации | - | 1 шт. |
Паспорт | - | 1 шт. |
Методика поверки | MIC-15k1-20 МП | 1 шт. |
Свидетельство о первичной поверке | - | 1 шт. |
Провод измерительный с разъемами “банан” 11 кВ красный 3 м | - | 1 шт. |
Провод измерительный с разъемами “банан” 11 кВ голубой 3 м | - | 1 шт. |
Провод измерительный с разъемами “банан” экранированный 11 кВ черный 3 м | - | 1 шт. |
Зажим “Крокодил” изолированный | - | 3 шт. |
Температурный зонд ST-1 | - | 1 шт. |
Интерфейсный кабель USB | - | 1 шт. |
Сетевой кабель питания | - | 1 шт. |
Футляр L4 | - | 1 шт. |
Таблица 9 - Стандартный комплект поставки измерителей модификации MIC-15 | k1 | |
Наименование | Обозначение | Количество |
Измеритель параметров электроизоляции MIC | MIC-15k1 | 1 шт. |
Руководство по эксплуатации | - | 1 шт. |
Паспорт | - | 1 шт. |
Методика поверки | MIC-15k1-20 МП | 1 шт. |
Свидетельство о первичной поверке | - | 1 шт. |
Провод с разъемами “банан” и зажимом 15 кВ красный 1,8 м | - | 1 шт. |
Провод с разъемами “банан” и зажимом 15 кВ голубой 1,8 м | - | 1 шт. |
Провод с разъемами “банан” и зажимом 15 кВ черный 1,8 м (Э) | - | 1 шт. |
Наименование | Обозначение | Количество |
Температурный зонд ST-1 | - | 1 шт. |
Интерфейсный кабель USB | - | 1 шт. |
Сетевой кабель питания | - | 1 шт. |
Футляр L4 | - | 1 шт. |
Таблица 10 - Дополнительная комплектация измерителей
Наименование | Количество для модификации | ||||
MIC- 5005 | MIC- 5010 | MIC- 5050 | MIC- 10k1 | MIC- 15k1 | |
Провод измерительный с разъемами “банан” 11 кВ красный 3 м | 1 шт. | 1 шт. | - | - | - |
Провод измерительный с разъемами “банан” 11 кВ голубой 3 м | 1 шт. | 1 шт. | - | - | - |
Провод измерительный с разъемами “банан” 11 кВ черный 3 м (Э) | 1 шт. | 1 шт. | - | - | - |
Провод измерительный с разъемами “банан” 11 кВ красный 5 м | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
Провод измерительный с разъемами “банан” 11 кВ голубой 5 м | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
Провод измерительный с разъемами “банан” 11 кВ черный 5 м (Э) | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
Провод измерительный с разъемами “банан” 11 кВ красный 20 м | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
Провод измерительный с разъемами “банан” 11 кВ голубой 20 м | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
Провод измерительный с разъемами “банан” 11 кВ черный 20 м (Э) | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
Футляр L7 | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
Провод измерительный с разъемами “банан” 11 кВ красный 1,8 м | - | - | 1 шт. | 1 шт. | - |
Провод измерительный с разъемами “банан” 11 кВ голубой 1,8 м | - | - | 1 шт. | 1 шт. | - |
Провод измерительный с разъемами “банан” 11 кВ черный 1,8 м (Э) | - | - | 1 шт. | 1 шт. | - |
Адаптер AUTO-ISO 5000 | - | - | 1 шт. | 1 шт. | - |
Адаптер - мини клавиатура | - | 1 шт. | 1 шт. | 1 шт. | - |
Адаптер PRS-1 | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
Провод с разъемами “банан” и зажимом 15 кВ красный 3 м | - | - | - | - | 1 шт. |
Провод с разъемами “банан” и зажимом 15 кВ голубой 3 м | - | - | - | - | 1 шт. |
Провод с разъемами “банан” и зажимом 15 кВ черный 3 м (Э) | - | - | - | - | 1 шт. |
Провод с разъемами “банан” и зажимом 15 кВ красный 5 м | - | - | - | - | 1 шт. |
Провод с разъемами “банан” и зажимом 15 кВ голубой 5 м | - | - | - | - | 1 шт. |
Количество для модификации | |||||||||||
Наименование | MIC- 5005 | MIC- 5010 | MIC- 5050 | MIC- 10k1 | MIC- 15k1 | ||||||
Провод с разъемами черный 5 м (Э) | “банан” | и | зажимом | 15 | кВ | - | - | - | - | 1 шт. | |
Провод с разъемами красный 10 м | “банан” | и | зажимом | 15 | кВ | - | - | - | - | 1 шт. | |
Провод с разъемами голубой 10 м | “банан” | и | зажимом | 15 | кВ | - | - | - | - | 1 шт. | |
Провод с разъемами черный 10 м (Э) | “банан” | и | зажимом | 15 | кВ | - | - | - | - | 1 шт. | |
Провод с разъемами красный 20 м | “банан” | и | зажимом | 15 | кВ | - | - | - | - | 1 шт. | |
Провод с разъемами голубой 20 м | “банан” | и | зажимом | 15 | кВ | - | - | - | - | 1 шт. | |
Провод с разъемами черный 20 м (Э) | “банан” | и | зажимом | 15 | кВ | - | - | - | - | 1 шт. |
осуществляется по документу MIC-15k1-20 МП «Измерители параметров электроизоляции MIC. Методика поверки», утвержденному ООО «ИЦРМ» 17.01.2020 г.
Основные средства поверки:
- калибратор универсальный Н4-101 (регистрационный номер в Федеральном информационном фонде 53773-13);
- калибратор электрического сопротивления KC-100k0-5T0 (регистрационный номер в Федеральном информационном фонде 54539-13);
- магазин электрического сопротивления МС-6 модели МС-6-01/1 (регистрационный номер в Федеральном информационном фонде 51622-12);
- меры электрического сопротивления однозначные МЭСО модификаций МЭСО-8Т-10кВ; МЭСО-12Т-10кВ; МЭСО-18Т-10кВ; МЭСО-28Т-10кВ; МЭСО-36Т-10кВ (регистрационный номер в Федеральном информационном фонде 74482-19).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерителей и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Минздравсоцразвития России № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 54127-1-2010 (МЭК 61557-1:2007) Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования
ГОСТ ШС 61557-2-2013 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции
ГОСТ ШС 61557-4-2013 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 4. Сопротивление заземления и эквипотенциального соединения
Техническая документация изготовителя
Зарегистрировано поверок | 236 |
Поверителей | 21 |
Актуальность данных | 17.11.2024 |
