| Номер в госреестре | 58909-14 |
| Наименование СИ | Преобразователи измерительные частоты переменного тока |
| Обозначение типа СИ | ЭП8528 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2014 |
| Срок свидетельства | 31.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи измерительные частоты переменного тока ЭП8528 (далее - ИП) предназначены для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
По способу преобразования входного сигнала ИП относятся к времяимпульсному типу. Выходной сигнал прямо пропорционален среднему значению частоты входного сигнала. Информацию несет среднее значение выходного сигнала.
Функция преобразования ИП имеет следующий вид:
I ы = F - FH) • К +1 н
где 1вых - выходной аналоговый сигнал, мА;
¥вх - значение измеряемой частоты для проверяемой точки, Гц;
FH - нижнее значение диапазона измеряемой частоты, Гц;
IH - нижнее значение диапазона изменений выходного аналогового сигнала, тА;
К - коэффициент преобразования, который определяют по формуле
K = 1 в -1 н (1)
F - F
в н
где Fe - верхнее значение диапазона измерений частоты, Гц;
1в - верхнее значение диапазона изменений выходного аналогового сигнала, тВ.
ИП конструктивно состоят из следующих узлов: корпуса, крышки корпуса, крышки клеммной колодки, зажимов подключения внешних цепей, печатной платы с элементами схемы.
В зависимости от диапазонов измерений входных и диапазонов изменений выходных сигналов ИП имеют четырнадцать модификаций.

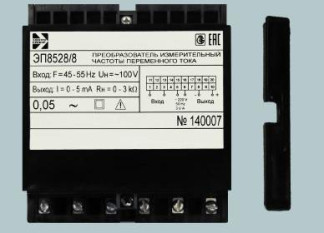

Фотография общего вида ИП приведена на рисунке 1.
Основные характеристики входных и выходных сигналов, диапазон изменений сопротивления нагрузки в зависимости от модификации ИП соответствуют значениям, приведенным в таблице 1.
Таблица 1 - Модификации приборов.
| Модификация ИП | Входной сигнал | Диапазон изменений выходного сигнала, мА | Диапазон изменений сопротивления нагрузки, кОм | Источник питания ИП | ||
| Номинальное значение входного напряжения, В | Диапазон измерений частоты, Гц | Номинальное значение частоты, Гц | ||||
| ЭП8528/1 | 100 или 220 | 45 - 55 | 50 | 0 - 5 | 0 - 3,0 | Изме ритель ная цепь |
| ЭП8528/2 | 48 - 52 | 0 - 5 | 0 - 3,0 | |||
| ЭП8528/3 | 49 - 51 | 0 - 5 | 0 - 3,0 | |||
| ЭП8528/4 | 45 - 55 | 4 - 20 | 0 - 0,5 | |||
| ЭП8528/5 | 48 - 52 | 4 - 20 | 0 - 0,5 | |||
| ЭП8528/6 | 49 - 51 | 4 - 20 | 0 - 0,5 | |||
| ЭП8528/7 | 47 - 52 | 0 - 5 | 0 - 3.0 | |||
| ЭП8528/8 | 45 - 55 | 0 - 5 | 0 - 3,0 | |||
| ЭП8528/9 | 48 - 52 | 0 - 5 | 0 - 3,0 | |||
| ЭП8528/10 | 100 | 49 - 51 | 0 - 5 | 0 - 3,0 | Сеть | |
| ЭП8528/11 | или | 45 - 55 | 50 | 4 - 20 | 0 - 0,5 | 220 В, |
| ЭП8528/12 | 220 | 48 - 52 | 4 - 20 | 0 - 0,5 | 50 Гц | |
| ЭП8528/13 | 49 - 51 | 4 - 20 | 0 - 0,5 | |||
| ЭП8528/14 | 47 - 52 | 0 - 5 | 0 - 3,0 | |||
Таблица 2 - Основные метрологические и технические характеристики приборов.
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной погрешности, % от нормирующего значения* | ± 0,05 |
| Пределы допускаемых дополнительных погрешностей: | |
| - при изменении температуры окружающего воздуха от (20 ± 2) °С до минус 30 °С и плюс 50 °С на каждые 10 °С | ± 0,05 |
| - при воздействии относительной влажности (95 ± 3) % при температуре 35 °С | ± 0,1 |
| - при влиянии внешнего однородного магнитного поля переменного тока с частотой от 45 до 65 Гц, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля | ± 0,1 |
| - при изменении напряжения питания от номинального значения 220 В до 242 В и 187 В или от 100 В до 110 В и 85 В | ± 0,025 |
| Питание: Для модификаций ЭП8528/1; ЭП8528/2; ЭП8528/3; ЭП8528/4; ЭП8528/5; ЭП8528/6; ЭП8528/7: Для модификаций ЭП8528/8; ЭП8528/9; ЭП8528/10; ЭП8528/11; ЭП8528/12; ЭП8528/13; ЭП8528/14: | от измерительной цепи от цепи питания |
| Напряжение питающей сети переменного тока, В | 2 2 0 1 + 3 2 3 N-> |
| Частота питающей сети, Гц | 50 ± 0,5 |
| Мощность, потребляемая от измерительной цепи или от цепи питания, В-А, не более | 3 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность | от минус 30 до плюс 50 до 95 % при 35 °С |
| Масса, кг, не более | 0,8 |
| Г абаритные размеры, мм, не более | 120x110x70 120x110x81(при креплении на DIN-рейку 35 мм) |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 10 |
| Г арантийный срок эксплуатации, мес, не менее | 18 |
| *Примечание - За нормирующее значение принимается номинальное значение частоты входного сигнала из таблицы 1. | |
Знак утверждения типа наносится на лицевую панель приборов методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 3 - Комплектность
| № п/п | Наименование изделия | Обозначение | Кол-во |
| 1 | Преобразователь измерительный частоты переменного тока ЭП8528 | 3ЭП.499.876 | 1 шт. |
| 2 | Руководство по эксплуатации* | 3ЭП.499.876 РЭ | 1 экз. |
| 3 | Методика поверки* | МП.ВТ.137-2005 | 1 экз. |
| 4 | Паспорт | 3ЭП.499.876 ПС | 1 экз. |
| 5 | Коробка картонная упаковочная | 8ЭП.832.783 | 1 шт. |
| * - Д | ,ля партии ИП, предназначенных одному потребителю, количество экземпляров | ||
руководства по эксплуатации и методики поверки должно оговариваться при заказе.
осуществляется по документу МП.ВТ.137-2005 «Преобразователь измерительный частоты переменного тока ЭП8528. Методика поверки», утвержденному РУП «Витебский ЦСМС» в 2005 году.
Таблица 4 - Основные средства поверки
| Наименование средства поверки | Г осреестр |
| Установка поверочная полуавтоматическая УППУ-1 | 5929-77 |
| Вольтметр В7-34А | 7982-80 |
| Частотомер электронно-счетный Ч3-84 | 26596-04 |
| Компаратор напряжений Р3003 | 7476-79 |
| Катушка электрического сопротивления Р331 | 1162-58 |
| Осциллограф универсальный | 6980-79 |
Сведения указаны в руководстве по эксплуатации 3ЭП.499.876 РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям:
ТУ РБ 300080696.028-2000 «Преобразователь измерительный частоты переменного тока ЭП8528. Технические условия»;
МП.ВТ.137-2005 «Преобразователь измерительный частоты переменного тока ЭП8528. Методика поверки»;
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
