| Номер в госреестре | 58909-19 |
| Наименование СИ | Преобразователи измерительные частоты переменного тока |
| Обозначение типа СИ | ЭП8528 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2019 |
| Срок свидетельства | 27.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные частоты переменного тока ЭП8528 (далее по тексту - ЭП8528) предназначены для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
Принцип действия ЭП8528 основан на преобразовании входного сигнала частоты переменного тока в выходной аналоговый сигнал.
По способу преобразования входного сигнала ЭП8528 относятся к времяимпульсному типу. Выходной сигнал прямо пропорционален среднему значению частоты входного сигнала. Информацию несет среднее значение выходного сигнала.
По способу преобразования входного сигнала ИП относятся к времяимпульсному типу. Выходной сигнал прямо пропорционален среднему значению частоты входного сигнала. Информацию несет среднее значение выходного сигнала.
Функция преобразования ИП имеет следующий вид:
I ы = F - F) • К +1 н
где 1вых - выходной аналоговый сигнал, мА;
Fex — значение измеряемой частоты для проверяемой точки, Гц;
FH — нижнее значение диапазона измеряемой частоты, Г ц;
IH — нижнее значение диапазона изменений выходного аналогового сигнала,
тА;
К — коэффициент преобразования, который определяют по формуле
K = 1 в — 1 н (1)
F — F
в н
где Fe — верхнее значение диапазона измерений частоты, Гц;
1в — верхнее значение диапазона изменений выходного аналогового сигнала,
тВ.
ЭП8528 конструктивно состоят из следующих узлов: корпуса, крышки корпуса, крышки клеммной колодки, зажимов подключения внешних цепей, печатной платы с элементами схемы.
ЭП8528 выпускается в следующих модификациях ЭП8528/1, ЭП8528/2, ЭП8528/3, ЭП8528/4, ЭП8528/5, ЭП8528/6, ЭП8528/7, ЭП8528/8, ЭП8528/9, ЭП8528/10, ЭП8528/11, ЭП8528/12, ЭП8528/13, ЭП8528/14, приведенных в таблице 2, которые отличаются параметрами входного и выходного сигналов.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2 .
1 - винты, крепящие крышку корпуса к основанию;

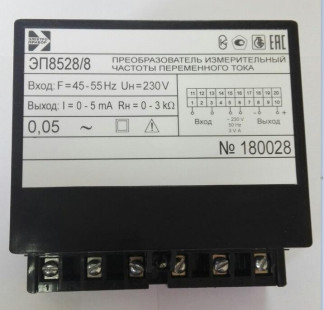

Рисунок 1 - Общий вид средства измерений ЭП8528
2 - место для нанесения знака поверки.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки на ЭП8528
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EP8528 |
| Номер версии (идентификационный номер) ПО | 300 |
| Цифровой идентификатор ПО | 4В25ВЕ6Е |
| Другие идентификационные данные | CRC32 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Диапазон измерения входного сигнала, диапазон изменения выходного сигнала, нормирующее значение выходного сигнала, диапазон изменения сопротивления нагрузки, в зависимости от модификации ЭП8528 указаны в таблице 2.
Таблица 2 - Диапазоны измерений входного сигнала и диапазон изменения выходного аналогового сигнала
| Модификация ИП | Входной сигнал | Диапазон изменений выходного сигнала, мА | Диапазон изменений сопротивления нагрузки, кОм | ||
| номинальное значение напряжения, В | диапазон измерений частоты, Гц | номинальное значение частоты, Гц | |||
| ЭП8528/1 ЭП8528/8 | 100 или 230 | от 45 до 55 | 50 | от 0 до 5 | от 0 до 3,0 |
| ЭП8528/2 ЭП8528/9 | от 48 до 52 | от 0 до 5 | от 0 до 3,0 | ||
| ЭП8528/3 ЭП8528/10 | от 49 до 51 | от 0 до 5 | от 0 до 3,0 | ||
| ЭП8528/4 ЭП8528/11 | от 45 до 55 | от 4 до 20 | от 0 до 0,5 | ||
| ЭП8528/5 ЭП8528/12 | от 48 до 52 | от 4 до 20 | от 0 до 0,5 | ||
| ЭП8528/6 ЭП8528/13 | от 49 до 51 | от 4 до 20 | от 0 до 0,5 | ||
| ЭП8528/7 ЭП8528/14 | от 47 до 52 | от 0 до 5 | от 0 до 3,0 | ||
| Примечание - питание ИП ЭП8528/1 - ЭП8528/7 осуществляется от измерительной цепи; - питание ЭП8528/8 - ЭП8528/14 осуществляется от отдельного источника питания; - каждая модификация ИП может изготавливаться со встроенным интерфейсом RS-485. | |||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Класс точности ЭП8528 | 0,05 | |
| Пределы допускаемой основной приведенной погрешности ЭП8528 от нормирующего значения, равного номинальному значению частоты входного сигнала, % | ±0,05 | |
| Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала, % | а) при изменении температуры окружающего воздуха от (20 ± 2) °С до -40 °С и +55 °С на каждые 10 °С | ±0,05 |
| б) при воздействии относительной влажности (95 ± 3) % при температуре + 35 ° С | ±0,1 | |
| в) при изменении напряжения питания от номинального значения до минимального и максимального, для любого из вариантов питания (см. табл. 4) | ±0,025 | |
| Наименование характеристики | Значение | |
| г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля | ± 0,1 | |
| Время установления рабочего режима, ч, не более | 0,5 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: а) от сети переменного тока | |
| - напряжение переменного тока, В | от 207 до 263 |
| - частота переменного тока, Гц | от 49,5 до 50,5 |
| б) от универсального источника питания | |
| - напряжение переменного тока, В | от 80 до 265 |
| - частота переменного тока, Гц | от 49,5 до 50,5 |
| - напряжение постоянного тока, В | от 105 до 300 |
| в) от сети постоянного тока | |
| - напряжение постоянного тока, В | от 37 до 72; от 19 до 36; от 10 до 18; от 4,8 до 5,6 |
| Потребляемая мощность от измерительной цепи, В А, не более: | |
| - для ЭП8528/1- ЭП8528/7 | 3,0 |
| - для ЭП8528/8- ЭП8528/14 | 1,0 |
| Потребляемая мощность от цепи питания (для ЭП8528/8 - ЭП8528/14), не более: | |
| - при питании от сети переменного тока ( ~ 230 В, 50 Гц), В А | 3,0 |
| - при питании от сети переменного (для универс. питания), ВА | 3,0 |
| - при питании от сети постоянного тока (для универс. питания), Вт | 3,0 |
| - при питании от сети постоянного тока | |
| (для всех вариантов питания), Вт | 3,0 |
| Г абаритные размеры, мм, не более | |
| - высота | 110 |
| - ширина | 120 |
| - длина | 70 |
| Габаритные размеры при креплении на DIN-рейку 35 мм, мм, не более | |
| - высота | 110 |
| - ширина | 120 |
| - длина | 81 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: - температура окружающей среды, ° С - относительная влажность, % - атмосферное давление, кПа | от -40 до + 55 95 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
| Гарантийный срок эксплуатации, лет, не менее | 18 |
| Средняя наработка на отказ, ч, не менее | 50000 |
наносится на табличку на крышке корпуса ЭП8528 методом офсетной печати и на эксплуатационную документацию типографским способом.
Комплектность ИП приведена в таблице 5.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Преобразователь измерительный частоты переменного тока ЭП8528 | ЗЭП.499.876 | 1 |
| Паспорт | ЗЭП.499.876 ПС | 1 |
| Руководство по эксплуатации | 3ЭП.499.876 РЭ | Количество по заказу |
| Методика поверки | МП.ВТ.137-2005 | Количество по заказу |
осуществляется по документу МП.ВТ.137-2005 «Преобразователи измерительные частоты переменного тока ЭП8528. Методика поверки», согласованному РУП «Витебский ЦСМС» 12.01.2005 г.
Основные средства поверки:
установка поверочная универсальная УППУ-МЭ 3.1 (регистрационный номер в Федеральном информационном фонде 29123-05);
компаратор напряжений Р3003 (регистрационный номер в Федеральном информационном фонде 7476-91);
катушка сопротивления образцовая Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ЭП8528 с требуемой точностью.
Знак поверки наносится на паспорт и на корпус ЭП8528 в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300080696.028-2000 Преобразователи измерительные частоты переменного тока ЭП8528. Технические условия
