Наборы мер коэффициентов передачи и отражения 3668-1, 58910-14

Назначение

Наборы мер коэффициентов передачи и отражения 3668-1 предназначены для хранения и передачи единиц комплексных коэффициентов передачи и отражения в коаксиальных волноводах с диаметрами поперечных сечений 2,92/1,27 мм с типом соединителя 2,92 мм по IEEE STD 287-2007.

Описание

Наборы мер коэффициентов передачи и отражения 3668-1 (наборы мер) содержат меры с типом коаксиальных соединителей 2,92 мм.

Наборы мер состоят из согласованной воздушной коаксиальной линии 19K50-7, рассогласованной воздушной коаксиальной линии 19К50-7В и аттенюаторов коаксиальных: 42K-20 с ослаблением 20 дБ и 42K-50 с ослаблением 50 дБ.

В состав наборов мер входят также USB flash диск с файлами, содержащими измеренные значения коэффициентов отражения и передачи мер из состава набора, CD диск с документацией производителя.

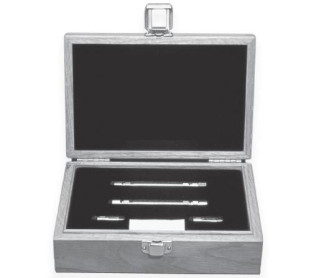

Внешний вид наборов мер представлен на рисунках 1-2.

Согласованная воздушная коаксиальная линия представляет собой однородный участок коаксиального волновода с волновым сопротивлением 50 Ом длиной 75 мм.

Рассогласованная воздушная коаксиальная линия (Beatty Line) представляет собой ступенчатый участок коаксиального волновода длиной 75 мм. Участок линии с пониженным волновым сопротивлением 25 Ом длиной 50 мм, помешен между однородными участками коаксиального волновода с волновым сопротивлением 50 Ом.

Принцип работы аттенюаторов коаксиальных, основан на нормированном поглощении проходящей СВЧ мощности. Значения комплексных коэффициента передачи и отражения аттенюаторов коаксиальных определяются параметрами резистивной поглощающей структуры и длинами однородных участков коаксиального волновода.

Меры набора оснащены прецизионными лабораторными соединителями, выполненными в соответствии с требованиями стандарта IEEE для прецизионных коаксиальных соединителей IEEE Std 287-2007.

Наборы мер применяются для поверки анализаторов цепей скалярных и векторных. Метрологические и технические характеристики

Метрологические характеристики наборов мер приведены для рабочего диапазона температур окружающей среды 23 ± 5 °C

Диапазон рабочих частот, ГГц:    от 0 01 до 40

Модуль коэффициента передачи |Si2| (|S2i|) для аттенюаторов коаксиальных в диапазоне рабочих частот, дБ:

-    42K-20    минус (20±0,8)

-    42K-50    минус (50±1,5)

Модуль коэффициента отражения |Sii| (|S22|) аттенюаторов коаксиальных 42K-20 и 42K-50 в диапазоне рабочих частот, не более:    0,15

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения ASu (AS22) аттенюаторов коаксиальных 42K-20 и 42K-50 в диапазонах частот:

-    от 0,01 ГГц до 18 ГГц включ.    ±0,005

-    свыше 18 ГГц до 30 ГГц включ.    ±0,008

-    свыше 30 ГГц до 40 ГГц включ.    ±0,010

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения аттенюаторов коаксиальных 42K-20 и 42K-50, градусы:

где: AS11 (AS22) - пределы допускаемой абсолютной погрешности ± [ (180/p) • arcsin(AS11/|S11|)] определения действительных значений модуля коэффициента отражения аттенюатора коаксиального;

|S11| (|S22|) - модуль коэффициента отражения аттенюатора коаксиального.

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента передачи для аттенюаторов коаксиальных в диапазонах частот, дБ:

42K-20:

-    от 0,01 ГГц до 18 ГГц включ.    ±0,05

-    свыше 18 ГГц до 30 ГГц включ.    ±0,08

-    свыше 30 ГГц до 40 ГГц включ.    ±0,10 42K-50:

-    от 0,01 ГГц до 18 ГГц включ.    ±0,08

-    свыше 18 ГГц до 30 ГГц включ.    ±0,10

-    свыше 30 ГГц до 40 ГГц включ.    ±0,15

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента передачи для аттенюаторов коаксиальных в диапазонах частот, градусы:

42K-20:

-    от 0,01 ГГц до 18 ГГц включ.    ±0,5

-    свыше 18 ГГц до 30 ГГц включ.    ±0,8

-    свыше 30 ГГц до 40 ГГц включ.    ±1,2 42K-50:

-    от 0,01 ГГц до 18 ГГц включ.    ±0,8

-    свыше 18 ГГц до 30 ГГц включ.    ±1,0

-    свыше 30 ГГц до 40 ГГц включ.    ±1,5

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения AS11 (AS22) согласованной и рассогласованной воздушных коаксиальных линий 19K50-7 и 19K50-7В в диапазонах частот:

-    от 0,01 ГГц до 18 ГГц включ.    ± (0,006+0,002-|Sn|+0,007-|Sn|2)

-    свыше 18 ГГц до 30 ГГц включ.    ± (0,008+0,002-|Sn|+0,009-|Sn|2)

-    свыше 30 ГГц до 40 ГГц включ.    ± (0,010+0,003• |S11|+0,012^|S11|2) где: |S11| (|S22|) - модуль коэффициента отражения

воздушной коаксиальной линии

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения согласованной и рассогласованной воздушных коаксиальных линий 19K50-7 и 19К50-7В, градусы: где: DS11 (AS22) - пределы допускаемой абсолютной

погрешности определения действительных значений модуля коэффициента отражения согласованной или рассогласованной воздушной коаксиальной линии

± [ (180/p) • arcsin(AS11/|S11|)]

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента передачи согласованной 19К50-7 и рассогласованной 19К50-7В воздушных коаксиальных линий в диапазонах частот, дБ:

±0,05

±0,08

±0,10

±0,8

±1,0

±1,5

0,5 от пределов допускаемой погрешности определения действительных значений

2,92 мм

3000

0,8

215 х 70 х 145

-    от 0,01 ГГц до 18 ГГц включ.

-    свыше 18 ГГц до 30 ГГц включ.

-    свыше 30 ГГц до 40 ГГц включ.

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента передачи согласованной 19К50-7 и рассогласованной 19К50-7В воздушных коаксиальных линий в диапазонах частот, градусы:

-    от 0,01 ГГц до 18 ГГц включ.

-    свыше 18 ГГц до 30 ГГц включ.

-    свыше 30 ГГц до 40 ГГц включ.

Максимальное отличие между собой результатов измерений модуля и фазы коэффициентов отражения и передачи мер при различных подключениях в диапазоне частот 1, не более:

Тип соединителей мер:

Количество подключений к соединителю любой меры из состава наборов мер, не менее

Масса наборов мер в футляре, не более, кг:

Габаритные размеры футляра (длина, высота, ширина), мм, не более Рабочие условия эксплуатации:

°С

от 18 до 28; не более 80; от 630 до 800.

температура окружающего воздуха, относительная влажность воздуха при температуре 25 атмосферное давление, мм рт. ст.

С, %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист документа: «Наборы мер коэффициентов передачи и отражения 3668-1. Руководство по эксплуатации» типографским способом (в верхнем правом углу).

Комплектность

Комплект поставки наборов мер коэффициентов передачи и отражения 3668-1 приведён в таблице 1.

Таблица 1 - Состав наборов мер коэффициентов передачи и отражения 3668-1

Поверка

Поверка осуществляется по методике МП 58910-14 «Наборы мер коэффициентов передачи и отражения3668-1. Методика поверки», утвержденной ГЦИ СИ ФГУП «СНИИМ» 30.07.2014 г.

Основные средства поверки:

Государственный первичный эталон единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011.

Сведения о методах измерений

Методы измерений приведены в документе: «Наборы мер коэффициентов передачи и отражения 3668-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к наборам мер коэффициентов передачи и отражения 3668-1

1.    ГОСТ Р 8.813 - 2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.

2.    «Наборы мер коэффициентов передачи и отражения 3668-1. Руководство по эксплуатации».

Рекомендации к применению

Выполнение работ по обеспечению единства измерений, работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулирования.
