| Номер в госреестре | 58913-14 |
| Наименование СИ | Газоанализаторы одноканальные стационарные |
| Обозначение типа СИ | ГОС-КП, ГОС-КД, ГОС-ВП, ГОС-ВД |
| Изготовитель | ЗАО "ИНСОВТ", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 31.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Г азоанализаторы одноканальные стационарные ГОС-КП, ГОС-КД, ГОС-ВП, ГОС-ВД предназначены для автоматического непрерывного измерения содержания кислорода или водорода в воздухе рабочей зоны и в технологических газовых средах электролизных установок, в том числе во взрывоопасных зонах.
Принцип действия газоанализаторов основан на электрохимическом методе определения концентрации газа. В качестве чувствительных элементов в газоанализаторах применяются электрохимические датчики кислорода ДК-32 и водорода ДВ-32Ц. Выходной сигнал пропорционален содержанию анализируемого компонента. Газоанализаторы имеют токовый выход 4 - 20 мА. Перевод выходного сигнала в концентрацию производится с использованием номинальной статической характеристикой преобразования, указанной в эксплуатационной документации.
Газоанализаторы состоят из двух блоков: измерительного и вторичного преобразователей, электрически связанных между собой кабелем. По способу подачи анализируемой газовой смеси газоанализаторы ГОС-КП и ГОС-ВП относятся к приборам с принудительной подачей, газоанализаторы ГОС-КД и ГОС-ВД - к приборам с диффузионной подачей. Г азоанализаторы имеют взрывозащищённое исполнение 0Ех1аПСТ60аХ.
Внешний вид газоанализаторов представлен на рисунках 1 и 2.

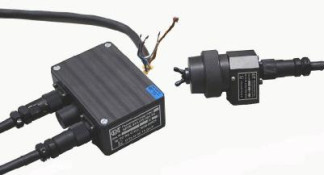

Рисунок 1 - Внешний вид газоанализаторов ГОС-КД и ГОС-ВД
Элементы настройки измерительной части газоанализаторов конструктивно защищены от несанкционированного проникновения пломбированием корпуса снаружи пломбой в виде наклейки на один из винтов, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается.
Схема пломбировки приведена на рисунке 3.
| Моди фикация | Измеряемый компонент | Диапазон измерений, объёмная доля % | Пределы допускаемой основной абсолютной погрешности, объёмная доля % | Состав анализируемой среды |
| ГОС-КП | Кислород | 0,0 - 2,0 | ± 0,2 | Кислород- Водород |
| ГОС-КД | Кислород | 0,0 - 30,0 | ± 0,5 | Воздух |
| ГОС-ВП | Водород | 0,0 - 3,2 | ± 0,2 | Водород- Кислород |
| ГОС-ВД | Водород | 0,0 - 1,6 | ± 0,2 | Воздух |
Вариация показаний, доля от предела допускаемой основной абсолютной погрешности
0,5
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10°С, доля от предела допускаемой
основной погрешности измерения 0,5 Пределы допускаемого изменения показаний за 14 суток, доля от предела
допускаемой основной погрешности измерения 0,5
Время установления показаний Т 0 9, с, не более 60
Время прогрева, мин., не более 5
Расход принудительной подачи анализируемой газовой смеси, см /мин от 20 до 200
Напряжение питания постоянного тока, В 24 ± 4
Потребляемая мощность, Вт, не более 1,5
Габаритные размеры измерительного преобразователя, мм, не более 100x60x60
Габаритные размеры вторичного преобразователя, мм, не более 120x110x65
Масса измерительного преобразователя, кг, не более 0,5
Масса вторичного преобразователя, кг, не более 0,5
Средняя наработка на отказ, ч, не менее 15000 Условия эксплуатации:
- температура окружающего окружающей среды, °С от 1 до 40
- относительная влажность воздуха при температуре 30°С, % 95
- атмосферное давление, кПа от 84,0 до 106,7
наносится типографским способом на титульный лист Руководства по эксплуатации и на табличку, расположенную на задней панели газоанализатора.
- газоанализатор в составе:
| - измерительный преобразователь | - 1 | шт. |
| - вторичный преобразователь | - 1 | шт. |
| - кабель питания | - 1 | шт. |
| - кабель соединительный | - 1 | шт. |
| трубка напорная Ф-4МБ | - 1 | шт. |
| крышка продувочная | - 3 | шт. |
| Методика поверки | - 1 | экз. |
| Паспорт | - 1 | экз. |
| Руководство по эксплуатации | - 1 | экз. |
осуществляется в соответствии с документом 436-109-2014МП «Газоанализаторы одноканальные стационарные ГОС-КП, ГОС-КД, ГОС-ВП, ГОС-ВД. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург»10.09.2014 г.
Перечень эталонов, применяемых при поверке:
- ГСО-ПГС №№ 3726-87, 9794-2011, 9795-2011, 3909-87, 3913-87, 9804-2011, 4273-88.
- мультиметр цифровой АРРА 107N, ПГ ±(0,0081изм+50хК) мА.
Сведения о методах измерений приведены в разделе 1.5 документа АРГБ.413415.001 РЭ «Газоанализаторы одноканальные стационарные ГОС-КП, ГОС-КД, ГОС-ВП, ГОС-ВД. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам одноканальным стационарным ГОС-КП, ГОС-КД, ГОС-ВП, ГОС-ВД
1. ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2. ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
3. АРГБ.413415.001 ТУ «Газоанализаторы одноканальные стационарные ГОС-КП, ГОС-КД, ГОС-ВП, ГОС-ВД. Технические условия».
- осуществление государственного производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
