| Номер в госреестре | 58918-14 |
| Наименование СИ | Усилители предварительные |
| Обозначение типа СИ | ZET 440 |
| Изготовитель | Общество с ограниченной ответственностью «Электронные технологии и метрологические системы»( ООО «ЭТМС»), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители предварительные ZET 440 (далее по тексту - усилители) предназначены для измерения, усиления и преобразования выходных сигналов пьезоэлектрических первичных преобразователей с зарядовым выходом или преобразователей со встроенной электроникой типа ICP в напряжение.
В комплекте с виброизмерительными преобразователями усилители могут применяться в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений, а также в лабораторных и научных исследованиях.
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме усилителя заряда или усилителя напряжения при работе с датчиками со встроенным усилителем типа ICP.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента усиления для получения адаптированного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних частот (ФНЧ) позволяет выбрать оптимальную полосу пропускания. Усилитель позволяет обеспечить индикацию включенного входного канал, установленного коэффициента усиления и выбранного для измерений фильтра верхних частот.
Конструктивно усилитель выполнен в виде переносного моноблока и включает в себя следующие функциональные узлы: усилитель заряда, усилитель напряжения, программируемый усилитель, фильтры нижних частот, фильтры верхних частот, аналого-цифровой преобразователь, микроконтроллер. Питание усилителя осуществляется от внешнего блока питания постоянного тока с выходным напряжением 12 В.
Внешний вид усилителя со стороны передней и задней панели представлен на рисунке 1.

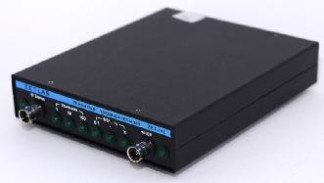

Рисунок 1 - Общий вид усилителя ZET 440
Программное обеспечение (ПО) имеет интуитивно понятный графический интерфейс управления и отображения результатов измерений.
Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение ZETLab | ZETLab | Версия 28.04.2014 | 6de8df78c05de1cdd0f9 6e946a355963 | MD5 |
Программное обеспечение состоит из двух частей:
- встроенное в измерительный модуль ПО в виде программного кода, записанного в ПЗУ; встроенное ПО в измерениях не участвует и на метрологические характеристики не влияет;
- ПО, устанавливаемое на ПЭВМ, реализуемое на «ZETLab», используется для выбора коэффициента усиления и ФВЧ из предложенного списка, на метрологические характеристики не влияет.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Таблица 2
| Коэффициент усиления (КУ) по заряду, мВ/пКл | 1, 10, 100 |
| Коэффициент усиления по напряжению | 1, 10, 100 |
| Пределы допускаемой основной относительной погрешности установки коэффициента усиления на частоте 1 кГц при температуре (20±2) °С, % - для коэффициента усиления 1, 10 - для коэффициента усиления 100 | ± 0,6 ± 1,2 |
| Предел допускаемой дополнительной погрешности установки коэффициента усиления в температурном диапазоне от 5 до плюс 40 °С, % | 0,5 |
| Рабочий диапазон частот с затуханием на границах минус 3 дБ, при коэффициенте нелинейных искажений менее 10% - в диапазоне выходных напряжений не более 2,5 В (пик), Гц - в диапазоне выходных напряжений не более 5 В (пик), Гц - в диапазоне выходных напряжений не более 10 В (пик), Гц | от 0,1 до 100000 от 0,1 до 50000 от 0,1 до 30000 |
| Неравномерность АЧХ в диапазоне частот от 3 до 20000 Гц, % | ± 0,5 |
| СКЗ шума, приведённого ко входу, в режиме усилителя заряда для ёмкости датчика 1 нФ в диапазоне частот от 0,1 Гц до 20 кГц (при коэффициенте усиления 1 мВ/пКл), пКл, не более | 0,04 |
| СКЗ шума, приведённого ко входу, в режиме усилителя напряжения в диапазоне частот от 0,1 Гц до 30 кГц, мкВ, не более | 20 |
| Максимальный входной заряд (пик) для входа «Заряд» при коэффициенте усиления КУ=1, пКл, не менее | 104 |
| Максимальное входное напряжение (пик) для входа «ICP» при КУ=1, В, не менее | 10 |
| Частоты среза встроенных ФВЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 3 дБ, Гц | 0,1; 1; 10 |
| Максимальное выходное напряжение (пик), В, не менее | ± 10 |
| Выходное сопротивление (при токе нагрузки не более 10 мА), Ом, не более | 50 |
| Гальваническая развязка: - сопротивление, МОм, не менее - допустимое синфазное напряжение, В, не более | 0,3 260 |
| Время установления рабочего режима, с, не более | 20 |
| Время непрерывной работы, ч, не менее | 8 |
| Напряжение питания от внешнего источника напряжения постоянного тока, В | 12 ± 1 |
| Ток потребления, мА, не более | 230 |
| Габаритные размеры, длинахширинахвысота, мм, не более | 156х132х35 |
| Масса, кг, не более | 0,8 |
Рабочие условия применения по 3 группе ГОСТ 22261-94:
- температура окружающей среды от плюс 5 °С до плюс 40 °С;
- относительная влажность воздуха 90 % при 25 °С;
- атмосферное давление (537 - 800) мм рт. ст;
- переменное магнитное поле с напряжённостью до 80 А/м частотой 50 Гц. Требования к надежности:
- средняя наработка на отказ - не менее 8000 ч;
- средний срок службы усилителя - не менее 5 лет.
Знак утверждения типа наносится на титульные листы руководства по эксплуатации-ЭТМС.431134.003-01РЭ и паспорта ЭТМС.431134.003-01ПС типографским способом.
Комплект поставки усилителя соответствует таблице 3. Таблица 3
| Наименование | Обозначение | Количество |
| У силитель измерительный ZET 440 | ЭТМС.431134.003-01 | 1 шт. |
| Руководство по эксплуатации | ЭТМС.431134.003-01РЭ | 1 экз. |
| Паспорт | ЭТМС.431134.003-01ПС | 1 экз. |
| Методика поверки | ЭТМС.431134.003-01МП | 1 экз. |
| CD-диск с программным обеспечением | 1 шт. | |
| Cетевой адаптер 12 В /1,5 А | — | 1 шт. |
| Кабель HighSpeed USB 2.0 | — | 1 шт. |
| Кабель соединительный BNC-BNC 1 м. | — | 1 шт. |
осуществляется в соответствии с документом ЭТМС.431134.003-01МП «Усилитель предварительный ZET 440. Методика поверки», утвержденным ФБУ «ЦСМ Московской области» 22.09.2014 г.
Основное поверочное оборудование:
- мультиметр 34401A, № Госреестра 16500-97, диапазон измерений от 1 х 10-7 до 1000 В, погрешность от ±0,0015 % до ±0,06 %;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, № Госреестра 45344-10, диапазон генерируемых частот от 1*10-3 до 2*105 Гц, погрешность ± 25* 10-6, диапазон уровней выходного сигнала от -14,4 до 14,4 В, погрешность ±1 %;
- анализатор спектра А 19, № Госреестра 35402, диапазон измерений от 1 до 1000 мВ, погрешность ±(0,002* Цизм + 0,05) мВ.
Усилитель предварительный ZET 440. Руководство по эксплуатации ЭТМС.431134.003-01РЭ».
Нормативные и технические документы, устанавливающие требования к усилителям предварительным ZET 440
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ЭТМС.431134.003-01 ТУ. Усилитель предварительный ZET 440. Технические условия.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 439 |
| Поверителей | 20 |
| Актуальность данных | 18.09.2024 |
