| Номер в госреестре | 58921-14 |
| Наименование СИ | Мониторы пациента мультипараметрические |
| Обозначение типа СИ | G3C, G3D, G3G, G3H |
| Изготовитель | "General Meditech, Inc.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 31.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мониторы пациента мультипараметрические моделей G3C, G3D, G3G, G3H предназначены для измерения и регистрации основных параметров жизнедеятельности пациента: частоты сердечных сокращений (ЧСС), насыщения кислородом гемоглобина артериальной крови (SpO2), неинвазивного артериального давления, частоты дыхания.
Принцип действия канала неинвазивного измерения артериального давления основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Пульсации давления в манжете с помощью тензометрического датчика давления преобразуются в сигнал, который после соответствующей обработки используется для расчета величины систолического и диастолического давления.
Принцип действия канала пульсоксиметрии основан на различном спектральном поглощении оксигемоглобина и восстановленного гемоглобина крови. Пульсирующая кровь в ткани пальца просвечивается источниками излучения в области красного и инфракрасного спектра. Полученные сигналы после соответствующей обработки преобразуются в фотоплетизмограмму, выводимую на дисплей монитора, и позволяют определить коэффициенты модуляции световых потоков с различными длинами волн. По их соотношению определяется насыщение кислородом гемоглобина крови, при этом периодичность модуляции соответствует частоте пульса.
Принцип действия канала измерения параметров дыхания основан на импедансном методе (изменение сопротивления тела пациента между электродами при вдохе-выдохе) с использованием ЭКГ электродов. Сигналы с электродов после соответствующей обработки преобразуются в кривую дыхания (респирограмму), выводимую на дисплей монитора, и используются для расчета частоты дыхания.
Конструктивно мониторы пациента мультипараметрические состоят из электронного блока, кабелей пациента с электродами, датчика SpO2, датчика температуры, манжеты пневматической и сетевого шнура питания.
Мониторы пациента мультипараметрические моделей G3C, G3D, G3G, G3H графически регистрируют результаты измерений, выводят их на экран дисплея. Мониторы имеют звуковую и визуальную сигнализацию тревоги, выводят сообщения о тревогах на дисплей.

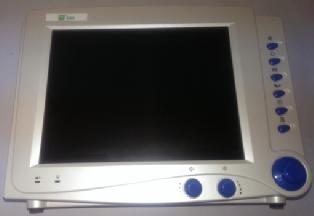

Общий вид и схема маркировки мониторов пациента мультипараметрических моделей G3C, G3D, G3G, G3H представлены на рисунках 1-4.
1 Проверка идентификации ПО 1.1 Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | APPL |
| Номер версии (идентификационный номер) ПО | 2.72 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Мониторы пациента мультипараметрические моделей G3C, G3D, G3G, G3Н имеют встроенное программное обеспечение (ПО), которое используется для обработки результатов измерений. Программное обеспечение защищено с помощью пароля.
1.2 ПО является встроенным. Метрологически значимая часть выделена.
1.3 Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
| Канал электрокардиографии | |
| 1 | 2 |
| 1 Диапазон измерений частоты сердечных сокращений (ЧСС), мин-1 | от 15 до 300 |
| 2 Пределы допускаемой погрешности измерения ЧСС: - абсолютной,в диапазоне от 15 до 100 мин-1, мин-1 - относительной, в диапазоне от 101 до 300 мин-1, % | ± 1 ± 2 |
| Канал неинвазивного измерения артериального давления | |
| 3 Диапазон измерений давления воздуха в манжете, мм рт.ст. | от 10 до 270 |
| 1 | 2 |
| 4 Пределы допускаемой погрешности измерения давления воздуха в манжете: - абсолютной, в диапазоне от 10 до 50 мм рт.ст., мм рт.ст. - относительная, в диапазоне от 51 до 270мм рт.ст.,% | ± 3 ± 2 |
| Канал пульсоксиметрии | |
| 5 Диапазон показаний значений сатурации (SPO2), % | от 0 до 100 |
| 6 Диапазон измерений значений сатурации (SpO2), % | от 50 до 100 |
| 7 Пределы допускаемой абсолютной погрешности измерения значений сатурации, %: в диапазоне от 50 до 69 % в диапазоне от 70 до 100 % | ± 3 ± 2 |
| 8 Диапазон измерений частоты пульса, мин-1 | от 30 до 250 |
| 9 Пределы допускаемой погрешности измерения частоты пульса: - абсолютной, в диапазоне от 30 до 50 мин-1, мин-1 - относительной, в диапазоне от 51 до 250 мин-1, % | ± 1 ± 2 |
| Канал измерения параметров дыхания | |
| 10 Диапазон измерений частоты дыхания, мин-1 | от 7 до 120 |
| 11 Пределы допускаемой погрешности измерения частоты дыхания: -абсолютной, в диапазоне от 7 до 20 мин-1, мин-1 -относительной, в диапазоне от 21 до 120 мин-1, % | ± 1 ± 5 |
| Канал температуры | |
| 12 Диапзон показаний температуры тела, оС | от 25 до 45 |
| 12 Габаритные размеры, мм, не более: G3C G3D G3G G3H | 310x240x150 350x300x130 310x230x150 250x215x150 |
| 13 Масса, кг, не более: G3C G3D G3G G3H | 4.1 4,75 4,09 3.2 |
| 14 Электропитание: от сети переменного тока с частотой 50/60 Гц, В G3C элементы питания тип литий-ионный аккумулятор, В Емкость, мА/ч G3D элементы питания тип свинцово-кислотная батарея, В Емкость, мА/ч G3G элементы питания тип свинцовоу-кислотная батарея, В Емкость, мА/ч G3H элементы питания тип свинцово-кислотная батарея, В Емкость, мА/ч | от 100 до 240 11,1 4000 12 2400 12 2800 12 2000 |
| Условия эксплуатации | |
| 15 Температура окружающей среды, °С | от 5 до 40 |
| 16 Относительная влажность ,не менее, % | 80 |
| 17 Атмосферное давление, кПа | от 70 до 106 |
| 1 | 2 |
| Условия хранения | |
| 23 Температура окружающей среды, °С | от минус 20 до 55 |
| 24 Относительная влажность ,не менее, % | 93 |
| 25 Атмосферное давление, кПа | от 50 до 106 |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса электронного блока методом наклеивания.
В комплект поставки входят:
1. G3C.
2. G3D.
3. G3G.
4. G3H.
Принадлежности:
1. Кабель ЭКГ (5 отведений).
2. Кабель ЭКГ (3 отведения).
3. Электроды ЭКГ:
- для взрослых шт.;
- для детей 50 шт.;
- для новорожденных.
4. Манжеты для измерения давления:
- для взрослых;
-для детей;
-для новорожденных.
5. Шнур удлинительный датчиков.
6. Труба манжеты.
7. Носовая трубка дыхания.
8. Температурная система:
- ротовой зонд;
- ректальный зонд;
9. Кабель питания.
10. Респиратор.
11. Оксиметрические (SpO2) датчики:
- для взрослых;
- для новорожденных.
12. Система ИАД:
- адаптивный кабель ИАД;
- одноразовый ИАД датчик.
13. Система капнографии:
- калибровочный поглотитель СО 2 шт.;
- воздушные адаптеры 2 шт.
14. Аккумуляторные батареи 2 шт.
осуществляется в соответствии с документом Р 50.2.049-2005 «Рекомендации по метрологии. ГСИ. Мониторы медицинские. Методика поверки»; канала измерения сатурации -в соответствии с документом МИ 3280-2010 «Рекомендации по метрологии. ГСИ. Пульсовые оксиметры и пульсоксиметрические каналы медицинских мониторов. Методика поверки». Основные средства поверки:
1 Г енератор функциональный «ДИАТЕСТ».
- пределы допускаемой абсолютной погрешности установки значений размаха напряжения сигналов прямоугольной и синусоидальной формы в диапазоне от 0,03 мВ до 20 мВ: ± (0,01U + 0,003) мВ.
- пределы допускаемой относительной погрешности установки частоты в диапазоне частот выходного сигнала от 0,1 Гц до 75 Гц: ± 0,5 %.
- пределы допускаемой относительной погрешности установки временных параметров элементов испытательного сигнала: ± 2 %, для RR интервала: ± 0,5 %.
2 Мера для поверки пульсовых оксиметров МППО-2;
- диапазон воспроизводимых значений сатурации SpO2 от 10 до 100 %;
- пределы допускаемой относительной погрешности воспроизведения калибровочной кривой в единицах R ±0,5 %;
- диапазон воспроизводимых частот пульса от 15 до 350 мин-1;
- пределы допускаемой абсолютной погрешности воспроизведения частоты пульса ±0,2 мин-1.
3 Установка для поверки каналов измерений давления УПКД-2.
- диапазон задания значений давления воздуха от 0 до 400 мм рт.ст.,
- пределы допускаемой абсолютной погрешности задания значений давления воздуха ± 0,5 мм рт.ст.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к мониторам пациента мультипараметрическим моделей G3C, G3D, G3G, G3H
1 ГОСТ Р 50444-92(р.3,4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».
2 ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
3 ГОСТ Р 50267.0.2-2005 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».
Для применения вне сферы государственного регулирования обеспечения единства измерений.
