Государственный реестр средств измерений

Блоки сопряжения ТПТС52.4301, 58950-14

Блоки сопряжения ТПТС52.4301 (далее - БС) предназначены для преобразования амплитуды синусоидального напряжения с частотой от 99,9 до 100,1 Гц от датчика вибрации (пьезоэлектрический акселерометр типа 355B03 или оптический акселерометр типа F0A-100) в силу постоянного тока.
Документы
Карточка СИ
Номер в госреестре 58950-14
Наименование СИ Блоки сопряжения
Обозначение типа СИ ТПТС52.4301
Изготовитель ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА), г.Москва
Год регистрации 2014
Срок свидетельства 29.08.2024
МПИ (интервал между поверками) 6 лет
Описание типа скачать

Назначение

Блоки сопряжения ТПТС52.4301 (далее - БС) предназначены для преобразования амплитуды синусоидального напряжения с частотой от 99,9 до 100,1 Гц от датчика вибрации (пьезоэлектрический акселерометр типа 355B03 или оптический акселерометр типа F0A-100) в силу постоянного тока.

БС предназначен для работы на энергогенерирующих объектах и применяется в системе контроля вибрации элементов статора турбогенератора.

Описание

Принцип действия БС заключается в выделении из входного сигнала гармоники частотой от 99,9 до 100,1 Гц амплитудой от 0,04 до 2,00 В и прямо пропорциональное преобразование в выходной сигнал силы постоянного тока.

Основой конструкции БС является шкаф с кронштейнами и крейт. На каркасе шкафа смонтированы кабельные вводы для внешних кабелей питания и сигналов, а также дверной контакт с соединительными проводами.

Внутри шкафа расположены:

-    модули преобразования сигналов ТПТС52.1901 до 19 шт., обеспечивающие преобразование сигналов от акселерометров, питание подключенных к нему акселерометров;

-    модули питания и связи ТПТС52.1070 2 шт.

Обозначение БС:

ТПТС52.4301-ХХХ, где ХХХ - дополнительный номер исполнения БС - от 001 до

999 (определяется составом, который задается проектной документацией).

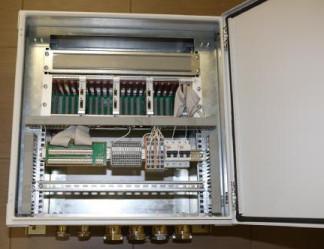

Фотография внешнего вида БС приведена на рисунке 1.

Диапазон входного сигнала БС: амплитуда синусоидального напряжения от 0,04 до 2,00 В с частотой от 99,9 до 100,1 Гц.

Диапазон выходного сигнала БС: от 4 до 20 мА постоянного тока.

Характеристика преобразования БС выражается:

а)    для диапазона амплитуд от 0,04 до 0,40 В формулой 1вых = 4 + 40 х Цвх,

где 1вых - выходной ток соответствующего канала БС, мА;

Цвх - амплитуда входного синусоидального сигнала, В;

б)    для диапазона амплитуд от 0,4 до 2,0 В формулой 1вых = 4 + 8 х Цвх.

Пределы допускаемой основной относительной погрешности блока в интервале температур от плюс 23 до плюс 27 оС составляет ± 2,0 %.

Пределы допускаемой дополнительной относительной погрешности блока

о    о

интервале температур от плюс 1 до плюс 23 С и от плюс 27 до плюс 45 С составляет ± 1,0 %.

Число каналов БС - от 1 до 19.

Каждый выход канала БС обеспечивает работу на нагрузку с сопротивлением не более 500 Ом.

Рабочие условия применения:

от 1 до 45 °С

(нормальная температура от 23 до 27 °С); до 95 % при температуре 25°С без конденсации; от минус 40 до плюс 50 °С; от 84,0 до 106,7 кПа; с постоянным ускорением до 1 g. от 21 до 30 В.

322х600х678 мм. не более 50 кг. не менее 30 лет.

-    температура окружающего воздуха

-    относительная влажность

-    температура хранения

-    атмосферное давление

-    вибрации при частоте 0,5-100,0 Гц

-    напряжение сети постоянного тока Габаритные размеры БС Масса БС

Средний срок службы

Знак утверждения типа

Знак утверждения типа наносится на корпус блока сопряжения и на титульный лист Руководства по эксплуатации.

Комплектность

В комплект поставки входят:

-    блок сопряжения ТПТС52.4301;

-    руководство по эксплуатации ТПТС52.4301 РЭ;

-    методика поверки ТПТС52.4301 МП;

-    формуляр ТПТС52.4301 ФО;

-    упаковка.

Поверка

Осуществляется по документу ТПТС52.4301 МП «Блоки сопряжения ТПТС52.4301. Методика поверки», утверждённому ФГУП «ВНИИМС» 15.09.2014 г.

Перечень основного оборудования для поверки:

-    калибратор универсальный Fluke 5520А: пределы допускаемой основной абсолютной погрешности в режиме воспроизведения напряжения переменного тока от

0,04 до 0,4 В ±(0,000145хАизм + 0,000025хАдиап), от 0,4 до 2 В ± (0,00015-Аизм +

0,000018-Адиап);

-    мультиметр цифровой Agilent 34410А: пределы допускаемой основной абсолютной погрешности в режиме измерения силы постоянного тока от 4 до 20 мА: ± (0,050х10-2х Аизм +0,005х10- х Адиап).

Сведения о методах измерений

Метод измерений приведён в Руководстве по эксплуатации блока сопряжения ТПТС52.4301.

Нормативные и технические документы, устанавливающие требования к блокам сопряжения ТПТС52.4301

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ТПТС52.4301 ТУ Блок сопряжения. Технические условия.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
