Комплексы измерительные ФОРТ, 58951-14

Назначение

Комплексы измерительные ФОРТ предназначены для измерений содержания формальдегида в воздушных средах.

Описание

Принцип действия - фотометрический, основан на определении интенсивности света в видимой области спектра, отраженного от окрашенного участка преобразователя первичного измерительного (индикаторной ленты ИЛ).

Изменение окраски ИЛ связано с химической реакцией взаимодействия реактива, которым пропитан ИЛ, с формальдегидом. Интенсивность окрашивания ИЛ пропорционально содержанию формальдегида в газовой пробе.

Изменение окраски преобразователя ИЛ приводит к изменению интенсивности отраженного светового потока и, соответственно, к изменению величины тока, протекающего через датчик фотоячейки измерительного блока (ИБ) комплекса.

Комплекс измерительный ФОРТ (далее - комплекс) является автоматическим стационарным прибором, режим работы - циклический.

В состав комплекса входит:

-    измерительный блок ИБ (газоанализатор модели FP-330 фирмы «Riken Keiki», Япония);

-    блок градуировки БГ (рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификации ГГС-Т (термодиффузионный) по ШДЕК.418319.009 ТУ (№ 45189-10 в Гос-реестре СИ РФ) либо устройство модели 340 фирмы «VICI Metronics Inc.», США);

-    блок обработки информации БОИ-Ф;

-    преобразователь первичный измерительный ленточный (ИЛ), который устанавливается в измерительный блок ИБ.

Блок БГ является рабочим эталоном 1-го или 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых средах ГОСТ 8.578-2008.

Комплекс имеет следующие виды выходных сигналов (БОИ-Ф):

-    цифровую индикацию - непосредственное отображение на цифровом дисплее информации о массовой концентрации и объемной доли формальдегида;

-    последовательный интерфейс - RS-232 или RS-485 с протоколом MODBUS (определяется при заказе);

-    токовый аналоговый сигнал 4 - 20 мА (токовый выход линейный, пропорциональный содержанию формальдегида).

Управление программой БОИ-Ф осуществляется с помощью четырех управляющих клавиш «Е», «П», «|», «|», находящихся на лицевой панели блока.

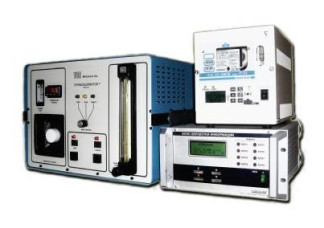

Внешний вид комплекса представлен на рисунках 1 и 2.

1 - измерительный блок ИБ

2-    блок градуировки БГ

3-    блок обработки информации БОИ-Ф

Программное обеспечение

Комплекс имеет встроенное программное обеспечение (ПО), установленное в блоке обработки информации БОИ-Ф, которое осуществляет следующие функции:

-расчет массовой концентрации и объемной доли формальдегида,

-отображение результатов измерений на дисплее БОИ-Ф,

-передача результатов измерений по интерфейсу связи с ПК,

-контроль целостности программных кодов ПО, настроечных и калибровочных констант,

-контроль общих неисправностей (связь, конфигурация),

-контроль архивации измерений,

-контроль внешней связи (RS-232 или RS-485).

Лист № 3 Всего листов 6

Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние встроенного ПО учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения приведены в таблице 1. _Таблица 1. Идентификационные данные программного обеспечения_

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2. Диапазоны измерений и пределы допускаемой основной погрешности

Лист № 4 Всего листов 6

10) Г абаритные размеры, масса и потребляемая мощность не превышают указанных в таблице 3.

Таблица 3. Габаритные размеры, масса и потребляемая мощность

11)    Условия эксплуатации:

-диапазон температуры окружающего воздуха, оС    от 10 до 35

-относительная влажность окружающего воздуха, %    до 90

(без конденсации влаги)

-диапазон атмосферного давления, кПа    от 84 до 106,7

12)    Параметры и состав анализируемой газовой смеси на входе ИБ:

-диапазон температуры газовой смеси, оС    от 10 до 35

-диапазон объемного расхода газовой смеси на входе ИБ, (обеспечивается встроенным побудителем расхода), дм /мин    (0,5 ± 0,1)

-предельное содержание неизмеряемых газовых компонентов в анализируемом воздухе в соответствии с нормами, указанными в РЭ на комплекс.

13)    Средняя наработка на отказ, ч (при доверительной вероятности Р=0,95) 24000

14)    Средний срок службы, лет    6

15)    Срок годности индикаторной ленты ИЛ (в упаковке), лет    1 Срок годности ИЛ при установке в газоанализатор, не более, дней 30 Дата истечения срока годности указана на этикетке.

16)    Метрологические характеристики блока градуировки БГ:

Диапазон воспроизведения массовой концентрации формальдегида в воздухе (азоте): от 0,03 до 0,5 мг/м1

Пределы допускаемой относительной погрешности воспроизведения массовой

концентрации формальдегида в воздухе (азоте):

-для модели 340 фирмы «VICI Metronics Inc»    ± 12%

-для ГГС-Т    ± 7 %

Диапазон задания и поддержания температуры в термостате, 0С:

-для модели 340 фирмы «VICI Metronics Inc»    от 30 до 80

-для ГГС-Т    от 30 до 120

Пределы допускаемой абсолютной погрешности установления и поддержания 0/'~'

температуры в термостате, С:

-для модели 340 фирмы «VICI Metronics Inc»    ± 0,1

-для ГГС-Т

в диапазоне от 30 до 60 оС    ± 0,1

в диапазоне от 60 до 120 оС    ± 0,2

Диапазон установления номинальных значений объемного расхода газа-носителя (воздуха или азота) через термостат, см /мин:

-для модели 340 фирмы «VICI Metronics Inc»    от 300 до 1300

-для ГГС-Т    от 100 до 5000

Время прогрева, ч, не более:

-для модели 340 фирмы «VICI Metronics Inc»    3

-для ГГС-Т    1

Знак утверждения типа наносится на специальную табличку на задней панели всех блоков комплекса (фотохимическим или типографским методом).

Комплектность

Комплект поставки комплекса приведен в таблице 4 Таблица 4.

Поверка

осуществляется по документу МП-242-1784-2014 «Комплексы измерительные ФОРТ. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июля 2014 г.

Основные средства поверки:

Для блока ИБ:

-генератор термодиффузионный ГГС-Т по ШДЕК.418313.900ТУ 1-го разряда (№ 4518910 в Госреестре СИ РФ) в комплекте с источниками микропотоков формальдегида по ИБЯЛ.418319.013 ТУ (№ 15075-09 в Госреестре СИ РФ);

-генератор нулевого воздуха ZAG фирмы «Environnement S.A.» (№ 37681-08 в Госреестре СИ РФ);

Для блока БГ:

-комплексы, входящие в состав Г осударственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154 - 2011;

-эталоны сравнения - газовые смеси в баллонах под давлением и источники микропотоков газов и паров с содержанием определяемых компонентов по ГОСТ 8.578-2008.

Сведения о методах измерений

методика измерений приведена в документе «Комплекс измерительный ФОРТ. Руководство по эксплуатации ИРМБ.413312.004.РЭ».

Лист № 6 Всего листов 6

Нормативные и технические документы, устанавливающие требования к комплексам измерительным ФОРТ

1    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2    ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия».

3    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

4    Технические условия. Комплекс измерительный ФОРТ. ИРМБ413312.ТУ.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды.
