| Номер в госреестре | 58953-14 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | "7Х" |
| Изготовитель | Акционерное общество «ИНТЕРА» (АО «ИНТЕРА»), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 17.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые «7Х» (далее - хроматографы) предназначены для непрерывных измерений содержания растворенных газов в трансформаторном масле высоковольтного маслонаполненного электрооборудования.

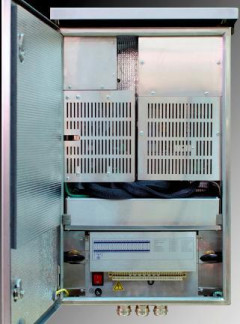

Хроматографы газовые «7Х» представляют собой стационарные автоматические приборы циклического действия, предназначенные для работы в невзрывоопасных зонах наружных установок и помещений. Хроматограф устанавливают в непосредственной близости от объекта контроля (маслонаполненное оборудование - трансформаторы, автотрансформаторы, шунтирующие реакторы и др.). Корпус хроматографа выполнен из нержавеющей стали. Внешний вид хроматографа «7Х» приведен на рисунке 1.
В корпусе хроматографа размещены пробоотборный блок, состоящий из вакуумного термодиффузионного двухзонного пробоотборника, помещенного в термостат, диэлькомет-рического датчика влаги и теплообменника; аналитический блок, состоящий из детектора, системы хроматографических колонок, 10-портового крана-дозатора и переключающих клапанов, и микропроцессорный блок управления.
Встроенный электромагнитный насос обеспечивает непрерывную циркуляцию трансформаторного масла от объекта контроля через пробоотборный блок, в котором происходит
извлечение газов, растворенных в анализируемом трансформаторном масле, в газовую фазу методом термовакуумной экстракции. Извлеченные газы поступают в петлю дозатора аналитического блока и далее - в поток газа-носителя. Г аз-носитель проходит через систему хроматографических колонок, где происходит разделение пробы на отдельные компоненты с последующим их детектированием твердоэлектролитным детектором (ТЭД).
Принцип действия хроматографа «7Х» заключается в извлечении растворенных газов из циркулирующего через пробоотборное устройство масла методом термовакуумной экстракции до установления равновесия и последующем разделении пробы извлеченного газа хроматографическим методом. Принцип действия твердоэлектролитного детектора основан на возникновении разности потенциалов между поверхностями твердоэлектролитного измерительного элемента вследствие электрохимического окисления/восстановления на рабочем электроде определеяемого компонента из газового потока, поступающего в детектор.
Микропроцессорный блок управления представлен управляющим контроллером и предназначен для управления работой хроматографа и передачи полученной информации во внешние системы контроля. Передача информации осуществляется по интерфейсу RS-485 (протокол обмена ModBus RTU).
В нижней части корпуса хроматографа расположены вводы для силового и интерфейсного кабеля, входные и выходные штуцера пробоотборного блока, штуцер для отбора пробы на лабораторный анализ, разъем интерфейсного кабеля RS 232 для подключения к компьютеру для работы с встроенным программным обеспечением.
Время цикла измерений - 3 часа.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО хроматографа «7Х» | Нет | Нет | Недоступно | - |
| Хроматогра | ы имеют встроенное программное обеспечение, выполняющее функции | |||
управления прибором, обработки и передачи результатов измерений. Оболочка, доступная пользователю, отсутствует. Встроенное ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Хроматографы газовые «7Х» имеют уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).
Влияние встроенного программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Уровень флуктуационных шумов нулевого сигнала, мкВ, не более 200
Предел детектирования ТЭД, г/см :
| - водород H2 | 1,0-10-8 |
| - оксид углерода CO | 2,0-10-7 |
| - диоксид углерода CO2 | 1,0-10-6 |
| - метан CH4 | 2,5-10-8 |
| - этилен C2H4 | 1,0-10-8 |
| - этан C2H6 | 1,0-10-7 |
| - ацетилен C2H2 | 1,0-10-7 |
Предел допускаемого значения относительного среднего квадратического 1,5
отклонения (СКО) выходных сигналов при нормальных условиях t = 20 ±
5 °C, (n = 5), %
Предел допускаемого значения относительного среднего квадратического 5
отклонения (СКО) выходных сигналов в условиях эксплуатации (n = 5), % Допускаемое относительное изменение выходного сигнала за 12 ч непре- 5
рывной работы, % не более
Время выхода на режим, ч, не более 12
Диапазоны показаний содержания газов, растворенных в трансформаторном масле1), об. доля, млн-1:
| - водород H2 | от 25 до 4500 |
| - оксид углерода CO | от 10 до 2000 |
| - диоксид углерода CO2 | от 100 до 10000 |
| - метан CH4 | от 10 до 2000 |
| - этилен C2H4 | от 10 до 2000 |
| - этан C2H6 | от 10 до 2000 |
| - ацетилен C2H2 | от 10 до 2000 |
| Потребляемая мощность, Вт, не более | 500 |
| Г абаритные размеры, мм, не более | 680x392x240 |
| Масса, кг, не более | 50 |
| )В пересчете на масло марки ГК (в соответствии с отраслевым стандартом | |
| СТО 56947007-29.180.094-2011). | |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от минус 60 до плюс 40 |
| - атмосферное давление, кПа | от 84 до 106 |
| - относительная влажность (без конденсации), при 25 °C, не 98 | |
| более, % | |
| - электрическое питание: | |
| напряжение переменного тока, В | 220± 10 % |
| частота переменного тока, Гц | 50 ± 1 |
Знак утверждения типа | |
| наносится на паспортную табличку хроматографа методом лазерной гравировки или шелко- | |
| графии, и на титульный лист руководства по эксплуатации типографским способом. | |
Хроматограф газовый «7Х». Комплект ЗИП.
Комплект изделий для монтажа.
Монтажный чертеж 026.06.77.МЧ.
Схема электрическая подключений 026.06.77.Э5.
Комплект эксплуатационной документации:
- ведомость эксплуатационных документов 026.07.43 ВЭ;
- руководство по эксплуатации 026.07 43 РЭ;
- паспорт 026.07.43 ПС;
- ведомость ЗИП 026.07 43 ЗИ;
- методика поверки 026.07.43 МП.
осуществляется по документу 026.07.43.МП «Инструкция. Хроматограф газовый «7Х». Методика поверки», утвержденному ФГУП «ВНИИМС» 22 сентября 2014 г.
Основные средства поверки: ГСО № 8379-2003.
приведены в Руководстве по эксплуатации 026.07.43 РЭ на хроматографы газовые «7Х».
Нормативные и технические документы, устанавливающие требования к хроматографам газовым «7Х»
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».
Технические условия 4215-003-59125754-14 ТУ.
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
