| Номер в госреестре | 58956-14 |
| Наименование СИ | Анализаторы нефтепродуктов в воде |
| Обозначение типа СИ | ERACHECK, ERACHECK PRO |
| Изготовитель | "Eralytics GmbH", Австрия (срок свидетельства: 16.07.2024); Фирма "Eralytics GmbH", Германия (срок свидетельства: 10.11.2019) |
| Год регистрации | 2014 |
| Срок свидетельства | 16.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы нефтепродуктов в воде ERACHECK, ERACHECK PRO (далее -анализаторы) предназначены для измерения массовой концентрации нефтепродуктов в сточных, природных, морских водах, в оборотной воде энергоустановок.
Принцип действия анализаторов - метод ИК-спектроскопии: источником излучения является квантовый каскадный лазер, настроенный на аналитическую длину волны деформационных колебаний СН2- и СН3- групп углеводородов 1370-1380 см-1, входящих в состав нефтепродуктов. Перед измерением нефтепродукты переводятся в фазу экстрагента-растворителя путем экстракции. Интенсивность поглощения лазерного излучения в спектре экстракта зависит от содержания углеводородов (нефтепродуктов). Узкие полосы в спектре излучения/поглощения углеводородных групп в экстракте, характерные для лазерной ИК-спектроскопии, обеспечивают пренебрежимо малое собственное поглощение экстрагента-растворителя. Значение массовой концентрации нефтепродуктов в пробе вычисляется по градуировочному графику Степень концентрирования нефтепродуктов при экстракции автоматически учитывается по соотношению вводимых в программу расчета объемов пробы и экстрагента-растворителя (от 18:1 до 1:1, что соответствует диапазону показаний массовой концентрации нефтепродуктов в воде от 0,5 до 2000 мг/дм3). В память анализатора заложены четыре базовых градуировки, соответствующие национальным стандартам разных стран (для двух типов экстрагентов и двух типов нефти), а также возможности создания пользователем собственных градуировок.
Анализаторы градуируют по градуировочным растворам тетрадекана в экстрагенте-растворителе (циклогексан — индекс в программе «СН» или циклопентан — индекс «СР»). При известном источнике нефтяного загрязнения для более точного учета сортности нефти (нефтепродукта) допустима градуировка по градуировочным растворам «нефть (нефтепродукт)
— экстрагент-растворитель».
Анализаторы представляют собой автономные, лабораторные приборы. Управление анализатором осуществляется с жидкокристаллического дисплея. Результаты измерений и расчетов отображаются на дисплее анализатора. Анализатор
снабжен интерфейсом RS 232, Ethernet и USB для прямой передачи результатов на принтер или компьютер и встроенным процессором для хранения полученных данных с целью их последующей распечатки.
Внешний вид анализатора представлен на рисунке 1.
,.С
cralyfics

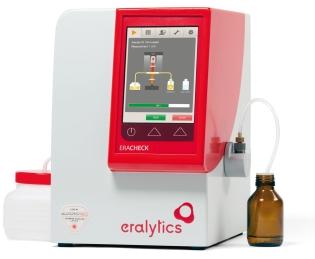

Рис.1 Внешний вид анализатора нефтепродуктов в воде ERACHECK.
ПО «CHECK» является встроенным и выполняет функции управления анализатором. Функции ПО: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; измерений содержания нефтепродуктов; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задачи измерения общего содержания нефтепродуктов.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (индетифика ционный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ERACHECK application software | CHECK | 135 (7135 - для приборов с 2014 и выше года выпуска) | - | - |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» согласно МИ 3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2.
| Наименование характеристики | Значение характеристики | |
| ERACHECK | ERACHECK PRO | |
| Диапазон измерений массовой концентрации нефтепродуктов в экстрагенте-растворителе, мг/дм3 | От 27 до 3600 | От 9,0 до 36000 |
| Пределы допускаемой относительной погрешности | ||
| анализатора, %, в диапазоне (экстакт): от 9,0 до 3600 мг/дм3 | ± 30 | |
| от 27,0 до 3600 мг/дм3 | ± 40 | - |
| св. 3600 мг/дм3 | - | ± 15 |
| Напряжение питания переменного тока частотой (50±1 Гц), В | 220 (+10%/-15%) | |
| Потребляемая мощность, В А, не более | 120 | |
| Г абаритные размеры (длина х ширина х высота), мм | 220х320х280 | |
| Масса, кг, не более | 8 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | От 15 до 25 | |
| - относительная влажность воздуха, % | От 40 до 80 | |
| - атмосферное давление, кПа | От 84 до 106,7 | |
| Срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 10 000 | |
Знак утверждения типа наносится на титульный листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Таблица 3.
| Наименование | Количество |
| Анализатор | 1 шт. |
| Руководство по эксплуатации на русском языке | 1 экз. |
| МП 242-1668-2014 «Анализаторы нефтепродуктов в воде ERACHECK, ERACHECK PRO. Методика поверки» | 1 экз. |
| Комплект расходных материалов в соответствии со спецификацией изготовителя | 1 набор |
осуществляется по документу МП 242-1668-2014 «Анализаторы нефтепродуктов в воде ERACHECK, ERACHECK PRO. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д. И. Менделеева» 22 июля 2014 г.
Основные средства поверки: стандартные образцы ГСО 7822-2002 (смесь углеводородов в матрице четыреххлористого углерода) или ГСО 9374-2009 (смесь углеводородов в тетрахлорэтилене).
Методика измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам нефтепродуктов в воде ERACHECK, ERACHECK PRO
Техническая документация фирмы-изготовителя.
- осуществление деятельности в области охраны окружающей среды,
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
