Хроматографы газовые МАЭСТРО ГХ, 58957-14

Назначение

Хроматографы газовые МАЭСТРО ГХ (далее хроматографы) предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.

Описание

Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с помощью детектора аналитического сигнала от компонента с помощью детектора.

Хроматограф состоит из основного блока, включающего термостат с детекторами и колонками, блока ввода проб, блока контроля газовых потоков и внешнего компьютера.

На передней панели хроматографов имеется панель управления и дисплей.

В хроматографах могут быть использованы как насадочные, так и капиллярные колонки. Хроматограф может быть укомплектован одним или двумя детекторами:

-    пламенно-ионизационный детектор (ПИД);

-    детектор по теплопроводности (ДТП);

-    термоионный детектор (ТИД);

-    электронозахватный детектор (ЭЗД);

-    пламенно-фотометрический детектор (ПФД);

-    масс-селективный детектор (МСД).

В хроматографе устанавливаются одно или два устройства для введения образца:

-    устройство для введения образца с делением или без деления потока (КИ);

-    устройство для введения образца в набивные колонки (НИ).

В зависимости от типа/количества установленных детекторов и устройства ввода пробы хроматографы выпускаются в 63 исполнениях.

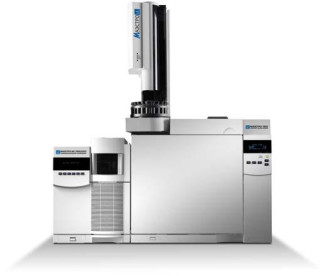

Внешний вид хроматографов модели МАЭСТРО ГХ приведен на рисунке 1.

Хроматографы оснащены автономным программным обеспечением ПО «Chemstation Rus», «EZChrom Elite» или «MSD Productivity ChemStation», которое управляет работой прибора, отображает результат, обрабатывает, передает и хранит полученные данные.

К метрологически значимой части ПО относятся управляющие ядра приведенных выше видов программного обеспечения: файл ChemMain.exe (для ПО Chemstation Rus), CSMain.exe (для ПО EZChrom Elite) или MSTop.exe (для ПО MSD Productivity ChemStation). Метрологически значимая часть ПО выполняет следующие функции:

■    управление прибором;

■    передача данных;

■    настройка режимов работы прибора;

■    получение хроматограмм;

■    обработка и хранение результатов измерений

■    построение градуировочных графиков;

■    проведение диагностических проверок прибора и отдельных его блоков;

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.

1 Предел детектирования и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 48 часов (в зависимости от типа детектора):

2._Уровень флуктуационных шумов нулевого сигнала

При вводе пробы с помощью газового крана или газоплотного шприца.

Лист № 4 Всего листов 6

3. Относительного СКО выходного сигнала (в зависимости от детектора), %, не более:

4.    Диапазон массовых чисел МСД:    от 1 до 1200 а.е.м.

5.    Диапазон температур термостата колонок: от (to окружающего воздуха +8 °С) до 425 °С

6.    Диапазон расхода газа-носителя в устройстве для введения образца:    от 0 до 200 см /мин

7.    Напряжение сетевого питания частотой 50±1 Гц, В    220±22

8.    Потребляемая мощность, В А, не более:    2950

9.    Средний срок службы, лет    5

10.    Наработка на отказ, ч, не менее    5000

11.    Габаритные размеры (ДхШ*В), мм, не более:    545*490*525

12.    Масса (без МСД), кг, не более:    50

13.    Масса (с МСД), кг, не более:    75

14.    Условия эксплуатации:

-диапазон температур окружающего воздуха, оС    от 15 до 35 -относительная влажность окружающего воздуха, %, не более (при 25 оС), %

80

-диапазон атмосферного давления, кПа    101,3±4

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса хроматографа в виде наклейки.

Комплектность

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

-    хроматограф;

-    программное обеспечение;

-    руководство по эксплуатации;

-    методика поверки МП-242-1776-2014.

Поверка

осуществляется по документу МП-242-1776-2014 «Хроматографы газовые МАЭСТРО ГХ. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 05.08.2014 года.

Основные средства поверки: гексадекан ГСО 7289-96, паратион-метил (метафос)

ГСО 7888-2001, гамма-ГХЦГ (линдан) ГСО 7889-2001, поверочные газовые смеси: ГСО 3971-87 (пропан/гелий), ГСО 6172-91 (сероводород /азот),

Сведения приведены в следующих документах:

1.    Хроматографы газовые МАЭСТРО ГХ 7820. Руководство по эксплуатации.

2.    ГОСТ Р 53217-2008 Качество почвы. Определение содержания хлорорганических пестицидов и полихлорированных бифенилов. Газохроматографический метод с электронозахватным детектором.

3.    ГОСТ Р 51209-98 Вода питьевая. Метод определения содержания хлорорганических пестицидов газожидкостной хроматографией.

4.    ГОСТ Р52406-2005 Вода. Определение нефтепродуктов методом ГХ.

5.    ГОСТ Р 54484-2011 Газы углеводородные сжиженные. Методы определения углеводородного состава.

6.    ГОСТ 31371.7-2008 Г аз природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика выполнения измерений молярной доли компонентов.

7.    ГОСТ Р 54323-2011 Бензины автомобильные. Определение N-метиланилина методом капиллярной газовой хроматографии.

8.    ГОСТ Р 51698-2000 Водка и спирт этиловый из пищевого сырья. Газохроматографический экспресс-метод определения содержания токсичных микропримесей.

9.    ГОСТ Р ЕН 13132-2008 Нефтепродукты жидкие. Бензин неэтилированный. Определение органических кислородсодержащих соединений и общего содержания органически связанного кислорода методом газовой хроматографии с использованием переключающихся колонок.

10.    ГОСТ Р 52714-2007 Бензины автомобильные. Определение индивидуального и группового углеводородного состава методом капиллярной газовой хроматографии.

11.    ГОСТ Р ЕН 12177-2008 Жидкие нефтепродукты. Бензин. Определение содержания бензола газохроматографическим методом.

12.    ГОСТ Р 50802-95 Нефть. Метод определения сероводорода, метил- и этилмеркапта-нов.

13.    ГОСТ 31481-2012 Комбикорма, комбикормовое сырье. Метод определения остаточных количеств хлорорганических пестицидов.

14.    ГОСТ Р ЕН ИСО 22854-2010 Нефтепродукты жидкие. Бензины автомобильные. Определение типов углеводородов и оксигенатов методом многомерной газовой хроматографии.

Нормативные и технические документы, устанавливающие требования к хроматографам газовым МАЭСТРО ГХ

Рекомендации к применению

при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
