Тахеометры электронные Leica iCR61, Leica iCR62, Leica iCR65, 58964-14

Назначение

Тахеометры электронные Leica iCR61, Leica iCR62, Leica iCR65 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Описание

Тахеометры электронные Leica iCR61, Leica iCR62, Leica iCR65 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения трехмерных координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 0,65 / 0,69 мкм, мощность - 0,33 / 5,0 мВт (при измерении в отражательном /диффузном режиме), класс 1 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».

Конструктивно тахеометры выполнены единым блоком. На передней панели расположен цветной сенсорный жидкокристаллический дисплей с 22 клавишами управления. На боковых панелях расположены аккумуляторный и коммуникационный отсеки, наводящие винты управления сервоприводом для точного наведения на цель. В качестве средства связи на верхней части тахеометра электронного может использоваться т.н. «радиоручка» с внешней антенной и светодиодными индикаторами, отображающими наличие и параметры удаленного подключения внешних устройств управления.

Управление тахеометром электронным и вывод результатов измерений производятся с помощью контроллеров Leica iCON CC60/61/65/66 или Leica iCON50/55. Тахеометры имеют возможность подключения внешних устройств через порт Lemo5 RS232, USB, а также имеют слот для подключения карты памяти типа SD объёмом до 8 Гбайт. Результаты измерений регистрируются во внутренней памяти тахеометра или контроллера и впоследствии могут быть переданы на другие устройства.

Выпускаемые модели тахеометров различаются погрешностью измерения углов.

Тахеометры имеют моторизированный привод и автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме.

Пломбирование крепёжных винтов корпуса тахеометров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

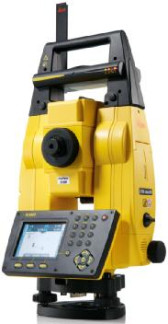

Фотография общего вида тахеометров электронных Leica iCR61, Leica iCR62, Leica iCR65

Программное обеспечение

Встроенное программное обеспечение Leica iCONbuild, Leica iCONsite предназначено для обеспечения взаимодействия узлов прибора, сохранения, экспорта измеренных величин и импорта исходных данных. Для обработки данных используется программное обеспечение Leica iCON Office или Leica Geo Office, устанавливаемое на персональный компьютер. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Идентификационные данные программного обеспечения:

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики

* - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007;

** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007.

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Комплектность

* - по заказу потребителя

Поверка

осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».

Перечень основного оборудования необходимого для поверки:

-    стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;

-    эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.

Сведения о методах измерений

Методика измерений приведена в документе: «Тахеометры электронные Leica iCR 61, Leica iCR62, Leica iCR65. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Leica iCR 61, Leica iCR62, Leica iCR65

1.    ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».

2.    ГОСТ Р 51774-2001 «Тахеометры электронные. Общие технические условия».

3    РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».

4    Техническая документация компании «Leica Geosystems AG», Швейцария.

Рекомендации к применению

-    осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2; 5.3).
