| Номер в госреестре | 58967-14 |
| Наименование СИ | Антенны измерительные биконические активные |
| Обозначение типа СИ | EFS 921x |
| Изготовитель | "Schwarzbeck Mess-Elektronik OHG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 1 год |
Антенны измерительные биконические активные EFS 921x (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности электрической составляющей электромагнитного поля.
Конструктивно антенна состоит из двух конических вибраторов и корпуса с согласующим трансформатором, усилителем и выходным коаксиальным разъемом типа N с номинальным входным сопротивлением 50 Ом.
Принцип действия антенн основан на преобразовании наведенного электромагнитным полем в приемных конических элементах электрического тока в соответствующее ему переменное напряжение, его последующем усилении встроенным усилителем (для EFS 9218 - в активном режиме) и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Антенны выпускаются в следующих модификациях (отличающихся диапазоном рабочих частот): EFS 9218, EFS 9219.

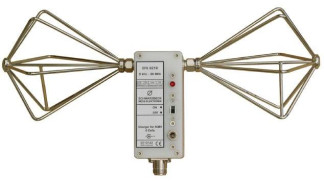

Внешний вид антенн, места пломбировки от несанкционированного доступа и место нанесения наклейки «Знак утверждения типа» приведены на рисунках 1 и 2.
Метрологические и технические характеристики антенн приведены в таблице 1.
Таблица 1
| Наименование параметра (характеристики) | Значение характеристики | |
| Тип | EFS 9218 | EFS 9219 |
| Диапазон рабочих частот, МГц | 0,009 - 300 | 0,009 - 30 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ/м | от 45,0 до 50,0 (усилитель выключен), от 18,0 до 30,0 (усилитель включен) | от 18,0 до 22,0 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2,0 | ±2,0 |
| Максимальное значение измеряемой напряженности электрического поля, дБ(мкВ/м) (В/м) | 156 (65 (усилитель выключен)) 130 (3 (усилитель включен)) | 130 (3) |
| Номинальное значение выходного сопротивления антенны, Ом | 50 | 50 |
| Масса, кг, не более | 1,0 | 0,65 |
| Г абаритные размеры (ширинахвысота), мм, не более | 140x49 | 118x53 |
| Наименование параметра (характеристики) | Значение характеристики |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | от минус 10 до 40 до 90 от 70 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и боковую поверхность корпуса антенны методом наклейки.
Комплект поставки включает:
- антенна измерительная биконическая активная EFS 9218 или EFS 9219 - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки- 1 шт.
осуществляется по документу МП 58967-14 «Инструкция. Антенны измерительные биконические активные EFS 921x фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25.08.2014 г.
Основные средства поверки:
- рабочий эталон единицы напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка-ЭМ» (диапазон частот от 300 Гц до 1000 МГц, диапазон частот установки электрического поля кольцевым конденсатором от 300 Гц до 200 кГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности ± 12 %, диапазон частот установки электрического поля плоским конденсатором от 15 кГц до 30 МГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности ± 6 %, диапазон частот установки электрического поля дипольными антеннами от 30 до 1000 МГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности ± 6 %).
Антенны измерительные биконические активные EFS 921x. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к антеннам измерительным биконическим активным EFS 921x
1. ГОСТ 8.560-94 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0.0003-1000 МГц».
2. Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 47 |
| Поверителей | 8 |
| Актуальность данных | 18.09.2024 |
