Подсистема газового контроля течи СКТГ в составе комплекса средств автоматизированного контроля течи КСАКТ, 58969-14

58969-14
Подсистема газового контроля течи СКТГ в составе комплекса средств автоматизированного контроля течи КСАКТ (далее - подсистема) предназначена для обнаружения, измерения расхода и определения координат течи трубопроводов на технически сложных и потенциально опасных промышленных объектах.
Документы
Карточка СИ

Назначение

Подсистема газового контроля течи СКТГ в составе комплекса средств автоматизированного контроля течи КСАКТ (далее - подсистема) предназначена для обнаружения, измерения расхода и определения координат течи трубопроводов на технически сложных и потенциально опасных промышленных объектах.

Описание

Принцип действия подсистемы основан на регистрации изменений концентрации аммиака в пористой теплоизоляции трубопровода, возникающих при истечении теплоносителя (воды или пара) из образовавшейся трещины, датчиками аммиака ДГ-АМ и дальнейшем преобразовании полученной информации в значения расхода через течь и расстояние до течи.

Подсистема включает в себя: датчики аммиака ДГ-АМ (ДА), устройство информационно-измерительное УИ-ГЦ и комплекс прикладного программного обеспечения. ДА размещаются на контролируемом трубопроводе. Сигналы с ДА преобразуются устройством информационно-измерительным УИ-ГЦ.

Конструктивно УИ-ГЦ выполнено в виде блока, установленного в стойке шкафа технических средств.

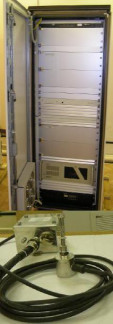

Внешний вид составных частей подсистемы, а также схема размещения замков для защиты от несанкционированного доступа, а также датчиков открытия дверей приведен на рисунках 1 - 3.

1    - датчик открытия двери (сообщает оператору системы об открытии двери);

2    - место установки замка двери для пломбирования от несанкционированного доступа

Рисунок 3 - Шкаф технических средств в открытом и закрытом виде

Программное обеспечение

Программное обеспечение (ПО) состоит из метрологически значимой части (1111О СКТР-ВТ) и сервисной части (ППО СКТР).

ППО СКТР-ВТ является метрологически значимым, устанавливается на промышленный компьютер БСБ-02Р в УИ-ГЦ и не имеет возможности изменения.

ППО СКТР-ВТ выполняет следующие функции:

-    прием конфигурационных данных о количестве и местах установки датчиков на контролируемом оборудовании от ППО СКТР;

-    сбор измерительной информации и прием данных от УИ-ГЦ;

-    расчет значений расстояния до течи и расхода через течь;

-    сохранение информации об измеряемых величинах;

-    тестирование линий связи и работоспособности измерительных каналов подсистемы. Защита ППО СКТР-ВТ от случайных и преднамеренных изменений реализована путем

проверки контрольной суммы при старте, специализированного формата обмена данных, не дающего возможности несанкционированного изменения.

ППО СКТР не имеет метрологически значимой части, устанавливается на промышленный компьютер, находящийся в УИ-ГЦ, и выполняет следующие функции:

-    передача конфигурационных данных о количестве и местах установки датчиков на контролируемом оборудовании в ППО СКТР-ВТ;

-    считывание конфигурационных данных;

-    отображение расчётных данных на экранной форме пользовательского интерфейса;

-    контроль собственных технических средств комплекса технических средств подсистемы;

-    контроль доступа в УИ-ГЦ и выдача сигнализации оператору;

-    обеспечение контроля и передачи данных в системы верхнего уровня. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Идентиф икационно е наименование ПО

Номер версии (идентификационны й номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

643.08624390.00120

01

-

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики подсистемы приведены в таблице 2. Таблица 2

Наименование характеристики

Значение

характеристики

Количество независимых измерительных каналов (полупроводниковых датчиков аммиака ДГ-АМ)

10

Время запаздывания информации, мин, не более

-    при возникновении течи

-    при определении места течи и при оценке её величины

3

20

Диапазон расстояний между ДГ -АМ, м

от 2 до 15

Пределы допускаемой относительной погрешности определения места течи относительно длины участка между двумя соседними ДГ-АМ, по которым зафиксирована течь, %

± 50

Наименование характеристики

Значение

характеристики

Пределы допускаемой относительной погрешности определения величины течи, %

± 50

Диапазон измерений концентрации аммиака, мг/м3

от 1 до 100

Пределы допускаемой относительной погрешности измерений концентрации аммиака, %

± 20

Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В

от 187 до 242

Потребляемая мощность, кВ • А, не более

1,0

Рабочие условия эксплуатации:

-    температура окружающей среды (воздух), °С;

-    атмосферное давление, кПа;

от 10 до 40; от 84 до 106,7

Г абаритные размеры (ширина х глубина х высота), мм, не более

600*830x1840

Масса, кг, не более

340

СКТГ отвечает требованиям, электромагнитной совместимости (III группа исполнения, электромагнитная обстановка средней жесткости), с критерием качества функционирования «А» при воздействии внешних электромагнитных факторов по ГОСТ Р 50746-2000

СКТГ по стойкости и устойчивости к сейсмическим воздействиям категории сейсмостойкости по НП-031-01

относится ко II

По защите от твердых предметов СКТГ соответствует степени защиты IP20 по ГОСТ 14254-96

Знак утверждения типа

наносится на лицевую панель УИ-ГЦ в виде наклейки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Комплект поставки подсистемы представлен в таблице 3. Таблица 3

Наименование

Тип, марка, модель, шифр

Обозначение

Количество

1 Подсистема газового контроля течи СКТГ в составе:

1

1.1 У стройство информационноизмерительное

УИ-ГЦ

АРТН.468261.308

1

1.2 Датчик аммиака

ДГ-АМ

АРТН.413624.303

до 10

2 Программное обеспечение ППО САКТ-ВТ

643.08624390.00130

1

3 Руководство по эксплуатации

АРТН.421411.305 РЭ

1

4 Методика поверки

651-13-20 МП

1

Поверка

осуществляется в соответствии с документом 651-13-20 МП «Инструкция. Подсистема газового контроля течи СКТГ в составе комплекса средств автоматизированного контроля течи КСАКТ. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 10 июня 2014 г.

Основные средства поверки:

-    мегомметр Ф 4102/2-1М (рег. № 9225-88), предел измерений до 2500 В, пределы допускаемой относительной погрешности измерений ± 1,5 %;

-    миллиомметр Е6-18 (рег. № 7017-79), диапазон измерений от 0,0001 до 100 Ом;

-    прибор комбинированный цифровой Щ-300 (рег. № 7011-79), пределы измерения и класс точности: для измерения напряжения 0,1 мкВ,1 мВ (0,2/0,1);10 мВ (0,1/0,05); 100 мВ, 1, 10, 100 В, 1 кВ (0,05/0,02);

-    калибратор процессов многофункциональный Fluke 724 (рег. № 52221-12), пределы измерений (воспроизведений) и допускаемой погрешности измерений (воспроизведений): для измерения сопротивления 0-3200 Ом (0,1 -1,0 Ом); для воспроизведения сопротивления

0-3200 Ом (0,15-1 Ом); для воспроизведения температуры от -200 до 800 °С (± 0,6 °С);

-    калибратор-вольтметр универсальный В1-28 (рег. № 10759-86), диапазон задания напряжения от 110-5 до 20 В, пределы допускаемой относительной погрешности 5U = ± 0,003 %.

-    секундомер механический СОС ПР - 26-2-00 (рег. № 11519-11), диапазон измерений от 0 до 60 мин, класс точности 2.

-    стенд СКТВ-2М (рег. № 57124-14), диапазон воспроизводимых расстояний до места течи от 0 до 8 м, пределы допускаемой абсолютной погрешности воспроизведения расстояния до места течи ± 10 мм, диапазон воспроизводимых расходов теплоносителя от 0,05 до

11,5 л/мин, пределы допускаемой относительной погрешности воспроизведения расхода ± 15 %;

Сведения о методах измерений

АРТН.421411.305 РЭ Подсистема газового контроля течи СКТГ. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к подсистеме газового контроля течи СКТГ

1    ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).

2    ГОСТ Р 50746-2000 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.

3    НП-031-01 Нормы проектирования сейсмостойких атомных станций.

4    ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам.

5    ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования.

6    ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

7    АРТН.421411.305 ТУ Подсистема акустического контроля течи САКТ. Технические условия

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.

58969-14
Номер в ГРСИ РФ:
58969-14
Производитель / заявитель:
АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ), г.Обнинск
Год регистрации:
2014
