Номер в госреестре | 58970-14 |
Наименование СИ | Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ |
Изготовитель | АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ), г.Обнинск |
Год регистрации | 2014 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ (далее - подсистема), предназначена для определения места течи трубопровода и расхода теплоносителя через течь на первом и втором контуре РУ ВВЭР.
Принцип действия подсистемы основан на учете разницы в показаниях, а также скорости изменения показаний датчиков относительной влажности и температуры выносных зондов СКТВ-ЗВ, СКТВ-ЗВ-Р, СКТВ-ЗВ-РН (далее по тексту - СКТВ-ЗВ), распределенных по контролируемому трубопроводу, пропорциональных расстоянию до места течи и расходу теплоносителя через течь.
Подсистема состоит из: датчиков относительной влажности и температуры, установленных в зондах выносных СКТВ-ЗВ; блоков обработки сигналов БОС-В; устройства информационно-измерительного УИ-14ВЦ (УИ-15ВЦ), коробок коммутационных КК-В, соединительных кабелей.
Зонды выносные СКТВ-ЗВ распределены по контролируемым трубопроводам. Выходные сигналы зондов выносных СКТВ-ЗВ соответствуют влажности и температуре воздуха в подизоляционном пространстве контролируемых трубопроводов.
Блоки обработки сигналов БОС-В осуществляют проверку работоспособности зондов выносных СКТВ-ЗВ, преобразуют аналоговые выходные сигналы зондов выносных СКТВ-ЗВ в значения влажности и температуры в цифровом виде и передают вычисленные значения в устройство информационно-измерительное УИ-14ВЦ (УИ-15ВЦ) посредством интерфейсных линий связи RS-485. Блок БОС-В имеет 16 разъемов для подключения зондов выносных. В состав подсистемы входят четыре блока обработки сигналов БОС-В.
Устройство информационно-измерительное УИ-14ВЦ (УИ-15ВЦ) реализует алгоритм обнаружения течей и их параметров, визуализация измерительной информации с зондов выносных об относительной влажности, температуре, а также о наличии течи и величине расхода через течь осуществляется на любой сервисной ЭВМ, включенной в локальную сеть УИ-14ВЦ (УИ-15ВЦ).
Конструктивно подсистема состоит из устройства информационно-измерительного УИ-14ВЦ (УИ-15ВЦ), выполненного в виде отдельных блоков, установленных в стойке шкафа технических средств; блока обработки сигналов БОС-В и коммутационных коробок КК-В, выполненных в виде моноблоков; и выносных зондов СКТВ-ЗВ.
Внешний вид составных частей подсистемы, а также схема размещения замков для защиты от несанкционированного доступа, а также датчиков открытия дверей приведен на рисунках 1 - 3.
1 - Устройство информационно-измерительное УИ-14ВЦ (в стойке шкафа технических средств); 2 - Коммутационная коробка КК-В; 3 - Зонд выносной СКТВ-ЗВ
Рисунок 1 - Составные части подсистемы
1 - датчик открытия двери (сообщает оператору системы об открытии двери);
2 - место установки замка двери для пломбирования от несанкционированного доступа

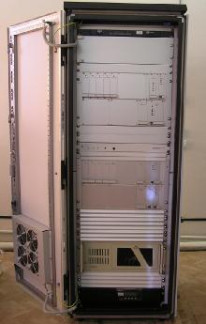

Рисунок 3 - Шкаф технических средств в открытом и закрытом виде
Программное обеспечение (ПО) состоит из метрологически значимой части (ППО СКТВ-ВТ, и сервисной части (ППО СКТВ).
- формирование результатов измерений в цифровой форме и передача по протоколу RS-485 в УИ-14ВЦ для последующей обработки;
ППО СКТВ-ВТ является метрологически значимым, устанавливается на промышленный компьютер БСБ-02Р в УИ-14ВЦ, и не имеют возможности изменения.
ППО СКТВ-ВТ выполняют следующие функции:
- прием конфигурационных данных о количестве и местах установки датчиков на контролируемом оборудовании от ППО СКТВ;
- сбор измерительной информации (прием данных от АЦП УИ-14ВЦ);
- расчет значений расстояния до течи и расхода через течь;
- сохранение информации об измеряемых величинах;
- тестирование линий связи и работоспособности измерительных каналов подсистемы. Защита ППО СКТВ-ВТ от случайных и преднамеренных изменений реализована
путем проверки контрольной суммы при старте, специализированного формата обмена данных, не дающего возможности несанкционированного изменения.
ППО СКТВ не имеет метрологически значимой части, устанавливается на промышленный компьютер, находящийся в УИ-14ВЦ и выполняют следующие функции:
- передача конфигурационных данных о количестве и местах установки датчиков на контролируемом оборудовании в ППО СКТВ-ВТ;
- считывание конфигурационных данных;
- отображение расчётных данных на экранной форме пользовательского интерфейса;
- контроль собственных технических средств КТС СКТВ;
- контроль доступа в УИ-14ВЦ и выдача сигнализации оператору;
- обеспечение контроля и передачи данных в системы верхнего уровня.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО | Номер версии (идентификац ионный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
643.08624390.00117 | 01 | - | - |
Уровень защиты программного обеспечения подсистемы от преднамеренных и непреднамеренных изменений соответствует уровню «С».
Метрологические и технические характеристики подсистемы приведены в таблице 2. Таблица 2
Наименование характеристики | Значения характеристики |
Количество подключаемых зондов выносных СКТВ-ЗВ | 10 |
Чувствительность по течи, л/м, не менее | 1,0 |
Пределы допускаемой относительной погрешности определения расхода через течь, % | ± 50 |
Диапазон расстояний между зондами выносными СКТВ-ЗВ, м | от 2 до 15 |
Пределы допускаемой абсолютной погрешности определения расстояния до места течи, м | ± 2 |
Время запаздывания информации, мин, не более: - при определении факта образования течи - при определении расстояния до места течи и расхода через течь | 3 20 |
Диапазон измерений относительной влажности, % | от 5 до 95 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности - для поддиапазона от 5 до 15 % - для поддиапазона от 15 до 85 % - для поддиапазона от 85 до 95 % | ± 8 ± 7 ± 10 |
Диапазон измерений температуры, °С | от 15 до 100 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С | ± 3 |
Напряжение питания УИ-ВЦ частотой от 47 до 51 Гц, В | от 187 до 242 |
Потребляемая мощность УИ-ВЦ, кВ А, не более | 1,0 |
Время установления рабочего режима УИ-ВЦ с момента включения сети питания, мин, не более | 10 |
Габаритные размеры, мм, не более: - УИ-ВЦ (ширина х глубина х высота) - СКТВ-ЗВ (диаметр х длина) - КК-В (ширина х глубина х высота) | 630x800x1840 48,5x156 130x180x90 |
Длина выходного кабеля датчика зонда выносного СКТВ-ЗВ, м, не менее | 5 |
Масса, кг, не более: - УИ-ВЦ - СКТВ-ЗВ - КК-В | 340 1,0 3 |
Степень защиты от твердых предметов УИ-ВЦ по ГОСТ14254-96 | IP20 |
Степень защиты от твердых предметов СКТВ-ЗВ по ГОСТ 14254-96 | IP56 |
Диапазон рабочих температур УИ-ВЦ, °С | от 10 до 25 |
Относительная влажность воздуха при температуре 20 °С, % | до 60 |
Значения
характеристики
УИ-ВЦ, СКТВ-ЗВ соответствуют III группе исполнения, электромагнитной обстановки средней жесткости с критерием качества функционирования «А» при воздействии внешних
электромагнитных факторов по ГОСТ Р50746-2000_
УИ-ВЦ по стойкости и устойчивости к сейсмическим воздействиям соответствуют II категории
сейсмостойкости, по НП-031-01_
СКТВ-ЗВ по стойкости и устойчивости к сейсмическим воздействиям сохраняет работоспособность при уровне сейсмичности 8 баллов по шкале MSK-64 по ГОСТ17516.1-90 УИ-ВЦ по стойкости к механическим воздействующим факторам соответствуют группе механического исполнения М38 по ГОСТ17516.1-90
СКТВ-ЗВ соответствует группе 3 по ГОСТ 29075-91_
СКТВ-ЗВ выдерживает воздействие дезактивирующих растворов, в соответствии с
ГОСТ29075-91_
По климатическим условиям при нормальной эксплуатации УИ-ВЦ соответствуют требованиям для группы исполнения изделий УХЛ с категорией размещения 4.1 по ГОСТ 15150-69
наносится на лицевую панель УИ-14ВЦ (УИ-15ВЦ) в виде наклейки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплект поставки представлен в таблице3.
Таблица 3
Наименование | Тип, марка, модель, шифр | Номер документа | Количество, шт |
1 Подсистема влажностного контроля течи СКТВ в составе: | 1 | ||
1.1 Зонд выносной | СКТВ-ЗВ | Э.091.6893.01 ТУ | до 10 |
1.2 Устройство информационноизмерительное в составе: | УИ-14ВЦ | Э.091.7326.01 ТУ | 1 |
1.2.1 Устройство электротехническое модульное | УТМ-02 | ДКНБ.426474.003 | 1 |
1.2.2 Базовый системный блок | БСБ-02Р | ДКНБ.426469.001 | 1 |
1.2.3 Блок источников питания | БИП-4ВЦ | Э.091.7326.01.01 | 1 |
1.2.4 Модуль интерфейсный | МИ | Адаптер CP-114UL MOXA | 1 |
1.4 Коробка коммутационная | КК-В | Э.091.7326.07.01 | до 10 |
2 ППО СКТВ-ВТ | 643.08624390.00129 | 1 | |
3 Эксплуатационная документация | |||
3.1 Руководство по эксплуатации | АРТН.421411.303 РЭ | 1 | |
3.2 Методика поверки | 651-13-19 МП | 1 |
осуществляется в соответствии с документом 651-13-19 МП «Инструкция. Подсистема влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 10 июня 2014 г.
Основные средства поверки:
- мегомметр Ф 4102/2-1М (рег. № 9225-88), предел измерений до 2500 В, пределы допускаемой относительной погрешности измерений ± 1,5 %;
- миллиомметр Е6-18 (рег. № 7017-79), диапазон измерений от 0,0001 до 100 Ом;
- измеритель иммитанса Е7-20 (рег. № 27904-12), диапазон измерений емкости от 10-15 до 1 Ф, диапазон измерений сопротивления от 10-5 до 109 Ом, пределы допускаемой относительной погрешности измерений (L, C, R) ± 0,1 %;
- секундомер механический СОС ПР-26-2-00 (рег. № 11519-11), диапазон измерений от 0 до 60 минут, класс точности 2;
- генератор влажного газа Родник-2 (рег. № 6321-77), диапазон установки относительной влажности от 5 до 99 %, пределы допускаемой абсолютной погрешности установки относительной влажности Дф = ± 0,5 %;
- магазин электрических емкостей модели 1071 (рег. № 43204-09), пределы допускаемой абсолютной погрешности воспроизведения емкости ± (110 Сх + 7пФ), где Сх -установленное значение емкости;
- магазин электрических сопротивлений модели 1051 (рег. № 43198-09), класс точности 0,1 % для диапазона от 100 Ом.
- стенд СКТВ-2М (рег. № 57124-14), диапазон воспроизводимых расстояний до места течи от 0 до 8 м, пределы допускаемой абсолютной погрешности воспроизведения расстояния до места течи ± 10 мм, диапазон воспроизводимых расходов теплоносителя от 0,05 до
11,5 л/мин, пределы допускаемой относительной погрешности воспроизведения расхода ± 15 %;
АРТН.421411.303 РЭ Подсистема влажностного контроля течи СКТВ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к подсистеме влажностного контроля течи СКТВ в составе комплекса средств автоматизированного контроля течи КСАКТ
1 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).
2 ГОСТ Р 50746-2000 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.
3 НП-031-01 Нормы проектирования сейсмостойких атомных станций.
4 ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам.
5 ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования.
6 ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
7 АРТН.421411.303 ТУ Подсистема влажностного контроля течи СКТВ. Технические условия.
