| Номер в госреестре | 58987-14 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ЗАО "Корпорация "ГРИНН" Гипермаркет "ЛИНИЯ-3" 305009, г. Курск, ул. Октябрьская, д.80А |
| Изготовитель | Закрытое акционерное общество «Росэнергосервис» (ЗАО «Росэнергосервис»), г. Владимир |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие модели PGI-40M-BG1-LANX (далее по тексту - манометры) предназначены для измерений избыточного давления в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.
Корпус манометра изготовлен из нержавеющей стали.
Крепление для соединения с технологическим оборудованием расположено снизу (тип LANX).

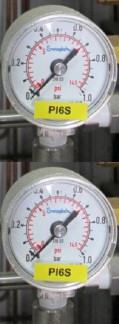

Внешний вид манометра представлен на рисунке 1.
Рисунок 1. Манометр показывающий модели PGI-40M-BG1-LANX. Метрологические и технические характеристики
Таблица 1
| Наименование характеристики | |
| Диапазоны измерений давления, бар (МПа) | от 0 до 1 (от 0 до 0,1) |
| Пределы допускаемой основной приведенной погрешности, % | ± 2,5 |
| Вариация, % | 2,5 |
| Температура окружающей среды, °С | от минус 40 до плюс 60 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,4 |
| Габаритные размеры (диаметр х глубина), мм, не более | 40х25 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Манометр показывающий модели PGI-40M-BG1-LANX Паспорт
57 шт. 57 экз.
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр образцовый грузопоршневой МП-2,5, ВПИ 250 кПа, ПГ ±0,01 %.
приведены в соответствующем разделе паспорта на манометр показывающий модели PGI-40M-
BG1-LANX.
Нормативные и технические документы, устанавливающие требования к манометрам показывающим модели PGI-40M-BG1-LANX
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3. Техническая документация «Swagelok Munchen», Германия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
