| Номер в госреестре | 58993-14 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | Калибровочное оборудование 110 кН*м |
| Изготовитель | "Weatherford Oil Tool GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 12.11.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Измерители крутящего момента силы «Калибровочное оборудование 110 кНм» (далее -измерители) предназначены для калибровки каналов измерений крутящего момента силы муфтонаверточных установок, специальных вертикальных ключей, выполняющих операции по свинчиванию и развинчиванию нефтепромысловых труб и муфт или различного нефтепромыслового оборудования с резьбовыми соединениями.
Принцип действия измерителей основан на измерении сигнала тензорезисторного моста, смонтированного на упругом теле датчика, под действием приложенного крутящего момента силы. Сигнал разбаланса моста преобразуется усилителем, и отражается на цифровом индикаторе усилителя.
Измеритель состоит из первичного преобразователя (датчика) крутящего момента силы, выполненного в виде сплошного цилиндрического вала с шлицевыми концами, являющегося упругим телом датчика, измерительного усилителя типа «Burster DigiMaster 9181», адаптеров для монтажа датчика на месте эксплуатации и соединительных кабелей. Часть датчика, на которой смонтирован тензорезисторный мост, защищена металлическим кожухом, на котором установлен разъём для подсоединения кабеля, соединяющего датчик с усилителем. Усилитель служит для питания тензорезисторного моста датчика, преобразования сигнала и отображения результата измерений крутящего момента силы на цифровом индикаторе. Результат измерений может отображаться на индикаторе в единицах «кНм» или «килофунт силы-фут».

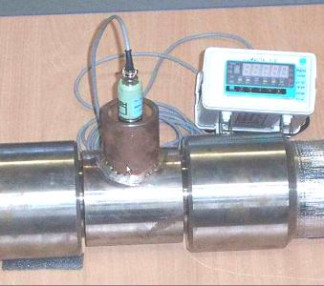

Внешний вид измерителя крутящего момента силы представлен на рисунке 1.
Место нанесения знака поверки в виде наклейки
| Наименование характеристик измерителя | Значение характеристик измерителя |
| Диапазон показаний, кН • м | от 1,0 до 110,0 |
| Диапазон измерений, кН • м | от 10,0 до 110,0 |
| Пределы допускаемой относительной погрешности измерения крутящего момента силы, действующего по часовой стрелке, % | ±1,0 |
| Масса, кг, не более: - первичного преобразователя с адаптерами - полного комплекта в транспортной таре | 106 128 |
| Габаритные размеры первичного преобразователя с адаптерами, мм, не более: -длина -ширина -высота | 745 170 245 |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность, % | 22 ± 4 40±20 |
| Питание измерителей: - номинальное напряжение питания измерителей, В - допускаемые отклонения напряжения питания, В | 230 ± 23 |
| Потребляемая мощность, Вт, не более | 10 |
| Средний срок службы, лет | 10 |
наносится на корпус усилителя измерителя методом наклейки, на титульный лист руководства по эксплуатации типографическим способом.
| Наименование | Количество |
| Первичный преобразователь (датчик) крутящего момента силы | 1 шт |
| Измерительный усилитель типа «Burster DigiMaster 9181» | 1 шт. |
| Адаптер | 2 шт. |
| Кабели и зажимы | 1 комплект |
| Руководство по эксплуатации | 1 экз. |
| Алюминиевые коробки для транспортировки и хранения | 4 шт. |
| Методика поверки МП 84-231-2013 | 1 экз. |
осуществляется по документу МП 84-231-2013 «ГСИ. Измерители крутящего момента силы «Калибровочное оборудование 110 кНм». Методика поверки», утвержденному ФГУП «УНИИМ» 30.07.2014 г.
Эталоны, применяемые при поверке: датчик крутящего момента силы T10FH/130 kN m, диапазон измерений (10 - 130) кНм, относительная расширенная неопределенность 0,2 %, усилитель MGCplus, класс точности 0,0025.
Методика измерений приведена в руководстве по эксплуатации «Калибровочное оборудование 110 кН м для специализированных муфтонаверточных станков и вертикальных ключей свинчивания и развинчивания».
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы «Калибровочное оборудование 110 кН-м»
1 ГОСТ 8.752-2011 «ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы»
2 DIN 51309:2005-12 «Машины для испытания материалов. Калибровка измерителей статического крутящего момента»
3 Техническая документация изготовителя
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
