| Номер в госреестре | 58997-14 |
| Наименование СИ | Приборы регистрирующие |
| Обозначение типа СИ | Nanodac™, E+PLC100™ |
| Изготовитель | "Eurotherm Ltd.", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 12.11.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Приборы регистрирующие Nanodac™, E+PLC100™ (далее - приборы) предназначены для измерений напряжения постоянного тока, силы постоянного тока (при использовании шунтирующих резисторов), сигналов от термопар и термопреобразователей сопротивления различных градуировок, контактных сигналов, а также для регистрации и хранения измеренных значений, графического представления временных диаграмм, формирования сигналов аварийной сигнализации.
Принцип действия приборов основан на аналого-цифровом преобразовании измеряемой величины, а также цифро-аналоговом преобразовании, осуществляемыми функциональными модулями приборов.
Прибор представляет собой устройство в металлическом корпусе с цветным жидкокристаллическим сенсорным дисплеем, на котором отображаются: числовые значения измеряемых величин, графики изменения во времени измеряемых величин (в горизонтальном, вертикальном изображении и т.д.), набором функциональных клавиш, разъемами для подключения электропитания, цепей сигнализации, интерфейсов.
Приборы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса) на внутреннюю карту памяти (50 Мбайт) или на флэш-карту, позволяющей пользователю осуществлять просмотр и анализ изменений переменных процесса за определённый промежуток времени. Прибор может быть подключен к сети Ethernet и поддерживает функции Вебсервера для оперативного дистанционного контроля состояния, FTP-сервера для обмена файлами и E-mail-клиента для передачи информационных сообщений по протоколам SMTP и POP3. Кроме того, он может осуществлять обмен данными по сетевому протоколу Modbus.

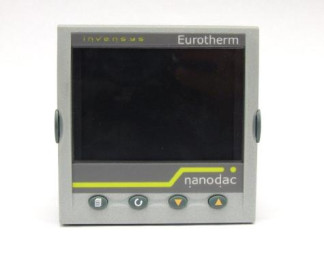

Общий вид приборов NanodacTM представлен на рисунке 1, приборов E+PLC100TM на рисунке 2.
О © © ©
Рисунок 2 - Общий вид приборов E+PLC100™
Установка программного обеспечения (ПО) производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка ПО, изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО.
Метрологические характеристики приборов, приведённые в таблице 2, нормированы с учетов влияния на них ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровеню защиты «средний» по Р 50.2.077-2014. В таблице 1 приведены идентификационные данные программного обеспечения.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | iTools | CODESYS |
| Номер версии (идентификационный номер ПО) | V5 и выше | V3 и выше |
| Цифровой идентификатор ПО | не используется | не используется |
Основные метрологические характеристики приборов приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики приборов
| Сигналы | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр. среды, ± | Примечания | |
| на входе | на выходе | |||
| от минус 40 до + 40 мВ | 16 бит | ± (0,053 % от изм. знач. + 4,6 мкВ) | ( 0,0013% от изм. знач. + 0,2 мкВ.)/°С | RBx=100 МОм |
| от минус 80 до + 80 мВ | ± (0,052 % от изм. знач. + 7,5 мкВ) | (0,0013% от изм. знач. + 0,2 мкВ)/°С | ||
| от минус 2 до + 2 В | ± (0,044 % от изм. знач. + 420 мкВ) | (0,0013% от изм. знач. + 125 мкВ.)/°С | ||
| от синус 3 до + 10 В | ± (0,063 % от изм. знач. + 1,5 мВ) | (66 мкВ + 0,0045% от изм. знач.)/°С | Rвx=62,5кОм для U > 5,6 В; Rвx=667 кОм для U < 5,6 В | |
| от 0 до 20 мА от 4 до 20 мА (с шунтом 1 Ом или 1 кОм, кл.т. 0,1) | см. примечание к таблице 2 | Rвx=2,49 Ом | ||
| Сигналы | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр. среды, ± | Примечания | |
| на входе | на выходе | |||
| Сигналы от ТП: K: от минус 270 до +1372 °С; Е: от минус 270 до +1000 °С; J: от минус 210 до +1200°С; T: от минус 270 до +400 °С; N: от минус 270 до +1300°С; L: от минус 200 до +800°С; R: от минус 50 до +1768 °С; S: от минус 50 до +1768 °С; B: от 0 до +1820 °С | 16 бит | ± (0,023 % от изм. знач. в «°С»+ 0,31 °С) | (0,01°С + 0,0025% от изм. знач.)/°С | Погрешность канала компенс t х.с. ± 1 °С |
| от 0 до 400 Ом Pt100: от минус 200 до +850 °С | ± (0,023 % от изм. знач. в «°С» + 0,31 °С) | (0,01°С + 0,0025% от изм. знач.)/°С | 3-х пров. схема подкл. | |
| 11 бит | от 0 до 20 мА | ± (1 % от изм. знач. + 100 мкА) | 0,01 % от изм. знач./°С | R^500 Ом |
| 11 бит | от 0 до 10 В | ± (1 % от изм. знач. + 50 мВ) | 0,01 % от изм. знач./°С | |
Примечание - Измерение силы постоянного тока проводится с использованием шунтирующих резисторов. Пределы допускаемой абсолютной погрешности при этом определяются по формуле:
Aj =± (Au + А^• X
1 ^ R R
где Aj - пределы абсолютной погрешности измерения постоянного тока;
Ay - пределы абсолютной погрешности измерения напряжения постоянного тока;
A R - пределы допустимого абсолютного отклонения действительного значения сопротивления резистора от номинального;
R - номинальное сопротивление шунтирующего резистора;
Х - измеренное значение постоянного тока.
Рабочие условия применения:
- температура окружающей среды от 0 до 55 °С;
- относительная влажность от 0 до 90 % без конденсации влаги;
- напряжение питания: (от 100 В до 230 В) ± 15 % или 24 В +10%-15% переменого тока частотой (от 48 до 62) Гц; 24 В +20%-15% постоянного тока.
Температура хранения от минус 20 до 70 °С.
Габаритные размеры, мм, не более: 92х92х90 Масса, кг, не более: 0,44.
Средний срок службы, лет, не менее 12.
Знак утверждения типа наносится на корпус приборов методом наклейки и на титульные листы руководства по эксплуатации типографским способом.
Комплектность контроллеров определяется индивидуальным заказом.
В комплект поставки также входят:
- комплект общесистемного программного обеспечения;
- руководство по эксплуатации;
- методика поверки.
осуществляется в соответствии с документом МП 58997-14 «Приборы регистрирующие Nanodac™, E+PLC100™ Методика поверки», утвержденным ФГУП «ВНИИМС» 16.05.2014 г.
Перечень основного оборудования для поверки:
- калибратор - вольтметр универсальный В1-28 (в режиме воспроизведений: Ди= ±(0,003%и+0,0003%им); Ai= ±(0,006%1+0,002%1м); в режиме измерений ± (0,01 % I +
0,0015 % In), Ди= ±(0,003%И+0,0003%Им));
- магазин сопротивлений Р 3026-1, 0 -10 кОм, кл.т. 0,002/1,5» 10-6.
Сведения о методиках (методах) измерений указаны в руководствах по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к приборам регистрирующим Nanodac™, E+PLC100™
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Техническая документация фирмы-изготовителя.
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
