Номер в госреестре | 59003-14 |
Наименование СИ | Установки для регулировки и тестирования приборов учета и измерения электрической энергии |
Обозначение типа СИ | MTE |
Изготовитель | "EMH Energie-Messtechnik GmbH", Германия |
Год регистрации | 2014 |
Срок свидетельства | 04.09.2024 |
МПИ (интервал между поверками) | 1 год - для эталонных счетчиков; 3 года - для установок в целом |
Описание типа | скачать |
Методика поверки | скачать |
Установки МТЕ для регулировки и тестирования приборов учета и измерения электрической энергии (далее установки МТЕ) предназначены для измерений электроэнергетических величин при поверке и регулировке приборов учета и измерения электрической энергии.
Принцип действия эталонных средств измерений (СИ), входящих в состав установки МТЕ, основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с встроенным программным обеспечением.
Установки МТЕ состоят из следующих основных узлов:
- трехфахзного или однофазного цифрового источника испытательных сигналов;
- эталонного счетчика;
- вычислителей погрешности поверяемых приборов;
- стенда для подключения поверяемых СИ;
- контрольного модуля управления всей установкой;
- пульта управления режимами нагрузки;
- ПК для программирования.
Конструктивно установки МТЕ выполняются в виде одной или более стоек с электронными блоками и отдельно стоящего стенда для навески счетчиков электроэнергии.
Установки МТЕ изготавливаются в разном конструктивном исполнении. Перечень блоков установок МТЕ, их основные функции и возможность использования в различных модификациях приведены в таблице 2. Основные технические и метрологические характеристики представлены в таблице 3.
Конструкция установок МТЕ позволяет изготавливать широкий спектр их модификаций по единой технологии. Это могут быть варианты исполнения как многоместные высокопроизводительные стенды поверки и регулировки с передвижными рамками для навески счетчиков, так и малогабаритные исследовательские установки для поверки приборов учета и измерения электрической энергии. Полная изоляция цепей напряжения и токов от сети питания делает их устойчивыми в условиях питания от сетей с нестабильным напряжением и искаженной формой синусоиды.
Условное обозначение Установок МТЕ при их заказе:
МТЕ - ХХ-ХХ. ХХ-Х-С1.0. ХХ-Х-Х-Х 1 2 3 4 5 6 7 8 9
1 Х - Модификация:
F - стандартная установка;
G - установка с подкатными тележками для навески поверяемых приборов.
2 Х - количество фаз:
1 - однофазная;
2 - двухфазная;
3 - трехфазная.
3 ХХ -выходная мощность (определяется применяемым источником)
10 - SPE 120.3 - 300 В-А выходная мощность по напряжению;
- 300 В-А выходная мощность по току;
20 - SPE 120.3 - 600 В-А выходная мощность по напряжению;
- 600 В-А выходная мощность по току;
30 - PSP 10 - 800 В-А выходная мощность по напряжению;
- 1200 В-А выходная мощность по току;
40 - SQE 120.3- 600 В-А выходная мощность по напряжению;
- 600 В-А выходная мощность по току;
XY -ZVE - Х В-А выходная мощность по напряжению;
Y В-А выходная мощность по току, где Х, Y 1: 1000 В-А;
2: 2000 В-А;
3: 4000 ВА.*
4 ХХ - количество мест для счетчиков
05 - 5 мест для навески счетчиков;
10 - 10 мест для навески счетчиков;
20 - 20 мест для навески счетчиков;
ХХ - ХХ мест для навески счетчиков, где ХХ - любое десятичное число.
5 ХХ - коммуникационные модули
400
400B
400S
400E
6 класс точности
01 - класс точности 0,01 (применяемый счетчик К2006);
02 - класс точности 0,02 (применяемый счетчик SRS400.3);
05 - класс точности 0,05 (применяемый счетчик SRS121.3);
10 - класс точности 0,1 (применяемый счетчик SWS1.3).
7 стенд поверки шунтовых счетчиков
MSVT - разделительные трансформаторы напряжения;
1ST - разделительные трансформаторы тока;
8 быстроразъемные контактные группы
QCD I - ток;
QCD IU - ток и напряжение;
EMP - напряжение;
9 максимальный ток установки
160 А 200 А
Пример записи при заказе установки МТЕ:
MTE-F3-10/05-400S-CI.0.02 (стандартная установка, трехфазная с выходной мощностью по току и напряжению в 300 В-А с эталонным счетчиком SRS400.3, 5 мест для навески счетчиков с коммутирующим модулем 400S, класс точности 0,02).

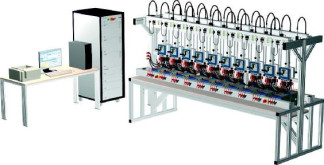

Общий вид установок представлен на рисунках 1и 2. Клеймение установок после поверки производится в виде наклейки на корпус источников (указано стрелкой).
Установка работает под управлением программных пакетов CAMCAL или CALegration, установленных на внешнем компьютере и работающих под управлением OC Windows XP и выше. Программы внешние и состоят из нескольких (в том числе системных) частей и предназначены для совместной работы средств измерений, входящих в состав Установки МТЕ. Разделение на метрологически значимую и незначимую части невозможно.
Конструкция и особенности эксплуатации СИ обеспечивают полное ограничение доступа к ПО. Идентификационные данные программного обеспечения зависят от модификации установки и приведены в НТД фирмы - изготовителя.
Основные метрологические и технические характеристики Установки МТЕ приведены с учетом влияния ПО.
Идентификационные данные программного обеспечения установки приведены в таблице 1.
Таблица 1
Наименование про-граммно-го обеспечения | Идентификационное наименование программного обеспечения | Номер версии (Идентификационный номер) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
CAMCAL | CamCal | у.5.х.х.* | - | - |
CALegration | Calegration | v. 0.1.х.х.** | - | - |
Примечание*- ** | где хх > 5.0 хх>01.17 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «C».
Состав установок МТЕ приведен в таблице 2.
Источники и усилители тока, напряжения и мощности | Эталонные СИ для вычисления погрешностей измерений и передачи ее на компьютер для сравнения с поверяемыми СИ | Вспомогательное оборудование | Сканирующие устройства и разделительные трансформаторы |
Источник мощности | Компаратор К2006 | Индикаторная го- | SH 2003 |
SPE 120.3 | кл.т. 0,01 | ловка | SH 11 |
(3х120 А/300 или 600 | ОКК | SH 2015 | |
В А) | Эталонный счетчик | ||
(3х300 В/300 или 600 | SRS 400.3 | Система вычисле- | SHC 1.1 |
В А) | (120 или 200 А) | ния погрешности | SHC 1.2 |
кл.т. 0,02 | SMM 400 | SHC 2.1 | |
Источник мощности | SHC 2.2 | ||
SPE 120.3/200 А | Эталонный счетчик | Коммуникационные | |
(3х200 А/600 В А) | SRS 121.3 | модули | ICT2.3 (120 А) |
(3х300 В/600 ва) | (120 или 200 А) | 400 | |
кл.т. 0,05 | 400В | ICT1.3 (160 А) | |
Усилитель мощности | 400S | ICT1.3 (200 а) | |
PSP 10 | Эталонный счетчик | 400E | |
(1х120А/1200 В-А) | SWS 1.3 | MSVT | |
(1х300В/800 В-А) | кл.т. 0,1 | ||
Усилитель напряжения | |||
PSU 10 | |||
(1х300 В/1000 В А) или | |||
(1х300 В/2000 ВА) или | |||
(1х300 В/4000 ВА) | |||
Усилитель тока | |||
PSI 10 | |||
(1х120 A/1000 В -А) или | |||
(1х120 А/2000 В-а) или | |||
(1х120 А/4000 В-А) | |||
Усилитель тока | |||
PSI 10/200 А | |||
(1х200 А/1000 В -А) или | |||
(1х200 А/2000 В-а) |
Метрологические и технические характеристики Основные метрологические и технические характеристики установки представлены в таблице 3.
Таблица 3
№ п/п | Наименование технических характеристик | Значение характеристики | Примечание |
1 | Диапазон измерений напряжения, В | 30 - 520 | Поддиапазоны измерений напряжения определяются в зависимости от применяемого эталонного счетчика и источника мощности (указаны в Паспорте на конкретную модификацию) |
2 | Диапазон измерений силы переменного тока, А | 0,010 - 120 | Поддиапазоны измерений переменного тока определяются в зависимости от применяемого эталонного счетчика и источника мощности (указаны в Паспорте на конкретную модификацию) |
3 | Диапазон измерений коэффициентов мощности cos ф (sin ф) | От - 1.0 до 1.0 (L и C) | |
4 | Выходная мощность источников: - напряжения, В А; - тока, В-А | 300, 600, 800, 1000, 2000, 4000 300, 600, 1000, 2000, 4000 | В зависимости от применяемого эталонного счетчика и источника мощности (указаны в Паспорте на конкретную модификацию) |
5 | Коэффициент нелинейных искажений выходных сигналов напряжения и тока, % | <0,8 | При задании «чистых» сигналов |
6 | Класс точности | 0,01, 0,02, 0,05, 0,1 | В зависимости от применяемого эталонного счетчика |
7 | Частота сети, Гц | 45 - 65 | |
8 | Напряжение питающей сети | 3х220/380±15% 3х230/400±15% | |
9 | Потребляемая мощность, кВ А, не более | 6,8 | |
10 | Габаритные размеры, мм, не более: - источник - стойка измерительная | 600х900х1350 3400х900х1850 | В зависимости от количества счетчиков |
11 | Масса установки в целом, не более, кг | 480 | В зависимости от количества счетчиков |
Нормальные условия применения:
- температура окружающей среды, °С 23±5
- атмосферное давление, кПа (мм.рт.ст.) 84 - 106,7 (630 - 800)
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на боковую панель установки в виде наклейки.
В комплект поставки входит:
- установка;
- руководство по эксплуатации;
- методика поверки МП 2203-0277-2014;
- паспорт.
осуществляется по методике поверки МП 2203-0277-2014 «Установка МТЕ для регулировки и тестирования приборов учета и измерения электрической энергии», утвержденной ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" в мае 2014 г.
Основные средства поверки:
Установка поверочная универсальная УППУ-МЭ-3.1. Диапазон регулирования напряжения 1 -500 В, Диапазон регулирования тока 0.005-160 А. Пределы допускаемого значения основной относительной погрешности измерения, %: тока - ± [0,01+0,005 |(1н/1) -1|] для 1н от 0,1 А до 100 А ± [0,01+0,01 |(Хн/Х) -1| ] для 1н 0,05 А напряжения - ± [0,01+0,005 |(ин/и) -1|] активной мощности - ± [0,015+0,005 |(Рн/Р) -1|]. Предел допускаемой абсолютной погрешности измерения коэффициента мощности±0,005. Диапазон измерения частоты переменного тока (От 40 до 70) Гц. Пределы допускаемой абсолютной погрешности измерений частоты переменного тока ±0,01 Гц.
указаны в руководстве по эксплуатации «Установки МТЕ для регулировки и тестирования приборов учета и измерения электрической энергии».
Нормативные и технические документы, устанавливающие требования к установке МТЕ для регулировки и тестирования приборов учета и измерения электрической энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц.
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений перемен-
2 9
ного напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц. Техническая документация фирмы-изготовителя.
