| Номер в госреестре | 59006-14 |
| Наименование СИ | Измерители скорости воздушных и газовых потоков |
| Обозначение типа СИ | AGA 15.15 |
| Изготовитель | "WOELKE Industrieelektronik GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 02.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители скорости воздушных и газовых потоков AGA 15.15 (далее - измерители скорости) предназначены для измерения скорости и объемного расхода воздушного или газового потока в трубопроводах круглого сечения, туннелях и горных выработках.
Принцип действия измерителей скорости основан на измерении разности давлений в различных точках измерительного тела обтекания. Измеряется давление, создаваемое набегающим потоком воздуха, и давление в области ламинарного потока (область нулевого давления) на теле обтекания. Дополнительные датчики, входящие в состав измерителей скорости, регистрируют значения температуры и абсолютного давления в точке измерений (без нормирования погрешности).
В состав измерителя скорости АGА 15.15 входят блок обработки и управления (EVALUATOR) GMA 31.00.ххх и блок измерителя скорости потока (Sensor/Transmitter) WGA 15.15.
Блок измерителя скорости потока (Sensor/Transmitter) WGA 15.15 применяется для приема, обработки, передачи и опциональной индикации данных измерений скорости потока.
Конструктивно блок измерителя скорости потока WGA 15.15 заключён в прямоугольный пластмассовый корпус. Зонд находится в нижней части прибора, вводится в трубопровод и с помощью зажимного устройства, входящего в состав прибора, герметично на нём закрепляется, одновременно фиксируя прибор на трубе в нужном для измерений положении. В нижней части прибора также расположен многопозиционный разъем.
Блок обработки и управления GMA 31.00.хxx, ведет с помощью собственного микроконтроллера непрерывную обработку данных измерений, полученных от измерителя скорости потока и других подключенных датчиков. Также обеспечивается вывод данных измерений в виде электрических аналоговых сигналов (по току, по напряжению или по напряжению в виде меандра), и одновременная индикация данных измерений на экране прибора. Блок обработки и управления также обеспечивает пересчёт измеренного значения скорости потока в объем (объемный расход) при введённых значениях площади сечения трубопровода или выработки. Имеются встроенные граничные переключатели в виде электромеханических или оптореле, производящие коммутацию внешних электрических цепей при превышении или снижении расхода или скорости потока за границы заранее установленных значений (без нормирования погрешности).
Конструктивно блок обработки и управления GMA 31.00.хxx заключён в прямоугольный пластмассовый корпус. На лицевой стороне корпуса расположено смотровое окно и кнопки управления прибором. Управляющие и индикаторные элементы, такие как магнитоуправляемые реле, LCD-дисплей с подсветкой и светодиоды LED, расположены под крышкой корпуса. В корпусе прибора также расположена многопозиционная клеммная колодка. В нижней части корпуса блока обработки и управления GMA 31.00.хxx расположены разъемные соединители и кабельные вводы. Управление прибором производится магнитным элементом BDG 3, воздействующим на входящие в конструкцию магнитоуправляемые реле.
Степень защиты по ГОСТ 14254-96 не ниже IP65 (сенсоры датчиков - IP 52).
Измеритель скорости выполнен взрывозащищенным с маркировкой взрывозащиты РО Ex ia I Ma.

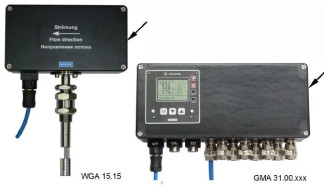

Внешний вид измерителя скорости представлен на рисунке 1.
Рис.1
| Г | ||
| Stremung -- | ||
| Flow dlKfCU&rr | ||
| Напрпялрми^ ПОФОКЭ | ||
| .ate , ;. | _ |
WGA 13:15
Места пломбирования показаны стрелками.
Для защиты от несанкционированного доступа наносится одноразовая самоклеющаяся наклейка на место прилегания корпуса прибора и его крышки; альтернативно может наноситься мастичная пломба в углубление любого из винтов крепления крышек.
Измерители скорости воздушных и газовых потоков AGA 15.15 имеют встроенное программное обеспечение (ПО).
Встроенное программное обеспечение обеспечивает следующие основные функции:
- обработку измерительной информации от первичного измерительного преобразователя,
- отображение результатов измерений на жидкокристаллическом дисплее,
- формирование сигналов о превышении заданных пороговых уровней,
- диагностику аппаратной части и целостности фиксированной части встроенного
ПО.
ПО реализует следующие расчетные алгоритмы:
1) вычисление значений скоростей потока на основании данных от первичных измерительных преобразователей;
2) вычисление значений объемного расхода на основании измеренного значения скорости потока и введённого значения диаметра/площади сечения трубы или выработки;
3) сравнение текущих результатов измерений с заданными пороговыми уровнями (без нормирования погрешности).
Идентификационные данные программного обеспечения приведены в таблице 1.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентифика ционный номер) программ ного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| EVALUATOR GMA 31.00 Software | Moaev25.asm | 1.5 | -* | - |
| Anemometer WGA 15.15 Software | Moaga19.asm | 1.3 | -* | - |
* идентификация ПО осуществляется только по номеру версии.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты соответствует уровню «С» по МИ 3286-2010. Метрологические и технические характеристики
Таблица 2
| Наименование параметра | Значение параметра |
| Диапазон измерений скорости потока газа измерителем V, м/с | от 0,5 до 50 |
| Пределы допускаемой абсолютной погрешности при измерении скорости потока газа измерителем Av, м/с | ± (0,1+0,015V), где V-измеряемая скорость, м/с |
| Диапазон измерений объемного расхода газа измерителем W, м3/с | от 2• 10-3 до 200 |
| Пределы допускаемой абсолютной погрешности при измерении объемного расхода газа измерителем AW, м3/с | ± AV nD2/4, где D - средний диаметр трубопровода в месте установки измерителя, м |
| Количество разрядов цифрового табло блока контроля | 4 |
| Напряжение питания от источника постоянного тока, В | от 9 до 16 |
| Потребляемая мощность, ВА, не более | 3,2 |
| Относительная влажность окружающего воздуха (без конденсации), %, не более | 99 |
| Диапазон температуры окружающей среды, 0С | от минус 20 до плюс 60 |
| Выходные сигналы: | |
| - аналоговый, мА | от 0,1/0,2 до 1 |
| - аналоговый, мА | от 4 до 20 |
| - аналоговый, B | от 0,4 до 2 |
| - частотный, Гц | от 5/6 до 15 |
| Габаритные размеры, (длина, ширина, высота),мм: | |
| - блока измерителя скорости потока WGA 15.15 с зондом | 220; 90; 480 |
| - блока обработки и управления EVALUATOR GMA 31.00 | 360; 100; 202 |
| Масса, кг: | |
| - блока измерителя скорости потока WGA 15.15 с зондом; | 3 |
| - блока обработки и управления EVALUATOR GMA | 4 |
| 31.00.ххх | |
| Полный средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 16000 |
Знак утверждения типа наносят на боковую поверхность корпусов обоих блоков, входящих в состав измерителя скорости в виде наклейки или гравировки и на титульный лист руководства по эксплуатации типографским методом.
| Наименование и условное обозначение | Обозначение | Количество |
| Измеритель скорости воздушных и газовых потоков AGA 15.15, состоящий из | AGA 15.15 | |
| блока измерителя скорости потока | WGA 15.15 | 1 |
| блока обработки и управления | GMA 31.00.xxx | 1 |
| Соединительный кабель | VDL 6.xx | 1 |
| Магнитный элемент управления | BDG 03 | 1 |
| Запасные части и принадлежности | По заказу | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП-2550-0248-2014 | 1 экз. |
осуществляется по МП 2550-0248-2014 «Измерители скорости воздушных и газовых потоков AGA 15.15. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 17 июля 2014 г.
Основные средства измерений, применяемые при поверке:
- эталонная аэродинамическая установка с диапазоном воспроизведения скорости воздушного потока от 0,5 до 50 и погрешностью не более ± (0,03+0,005V) м/с, где V - скорость воздушного потока, м/с;
Методика прямых измерений изложена в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к измерителям скорости воздушных и газовых потоков AGA 15.15
1. ГОСТ 8. 542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
2. Техническая документация фирмы-изготовителя.
-осуществление производственного контроля соблюдения установленных
законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
-осуществление торговли.
