| Номер в госреестре | 59008-14 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | SERVOTOUGH Oxy, SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223) |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 23.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы SERVOTOUGH Oxy, SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223) (далее газоанализаторы) предназначены для непрерывного измерения объёмной доли кислорода в газовых средах.
Принцип действия газоанализаторов основан на методе, использующем парамагнитные свойства кислорода.
Измерение объёмной доли кислорода в газовых смесях проводится непрерывно в автоматическом режиме. Работой газоанализаторов управляет встроенный микропроцессор. Параметры настройки и результат измерения отображаются на дисплее.
Для передачи данных на внешние устройства предусмотрены аналоговые (4...20) мА, цифровые (RS 485, Ethernet) и релейные выходы (типа сухой контакт).
Газоанализаторы устанавливают на настенную панель или в шкаф.
Газоанализаторы SERVOTOUGH Oxy выполнены в виде единого блока, включающего первичный преобразователь (ячейку) и электронный модуль с дисплеем и клавиатурой.
Газоанализаторы SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223) выполнены в виде двух блоков: блока датчика, включающего первичный преобразователь (ячейку) и блока индикации, включающего электронный модуль с дисплеем и клавиатурой. К одному блоку индикации может подключаться до 6 блоков датчиков. Блок индикации имеет обозначение 2210 или 2213.
Г азоанализаторы выпускаются в исполнении для опасных зон.
Маркировка взрывозащиты газоанализатора SERVOTOUGH Oxy зависит от того, что является опасной средой — Ex ia d IIC T4 Gb (-10 °C < Ta < +60 °C) для газа и Ex tb IIIC T90 °C Db (-10 °C < Ta < +60 °C) для пыли.
Маркировка взрывозащиты блока датчика газоанализатора SERVOTOUGH OxyExact
(2222) зависит от того, что является опасной средой — Ex d ia [ia Ga] IIC T3 Gb для газа, Ex tb IIIC T80 °C Db для пыли.
Маркировка взрывозащиты блока датчика газоанализатора SERVOTOUGH OxyExact
(2223) зависит от того, что является опасной средой — Ex d ia [ia Ga] IIC T4 Gb для газа, Ex tb IIIC T70 °C Db для пыли.
Маркировка взрывозащиты блока индикации 2210 зависит от того, что является опасной средой — Ex ic nA nC [ia Ga] IIC T4 Gc для газа, Ex tc IIIC T70 °C Dc для пыли.
Маркировка взрывозащиты блока индикации 2213 зависит от того, что является опасной средой — Ex d ia [ia Ga] IIC T4 Gb для газа, Ex tb IIIC T70 °C Db для пыли.

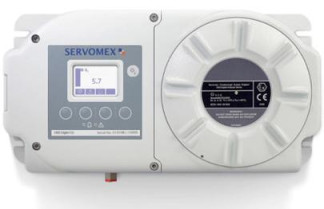

Внешний вид газоанализаторов моделей SERVOTOUGH Oxy, SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223) приведен на рисунках 1 и 2 соответственно.
Таблица 1. Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Oxy Series Application Software | oxy v322.hex | v3.22 | e40fd9620392ec23 d09059adde371c | MD5 |
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализуемую производителем на этапе производства.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние встроенного ПО на метрологические характеристики учтено при их нормировании.
Всего листов 4
Диапазоны измерений и пределы допускаемой приведенной погрешности анализаторов SERVOTOUGH Oxy, SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223) приведены в таблице 2.
Таблица 2
| Диапазон измерений кислорода (О2) объёмная доля, % | Пределы допускаемой приведенной погрешности (5ПР), % |
| SERVOTOUGH Oxy | |
| от 0 до 25 | ± 1 |
| от 0 до 10 | ± 3 |
| от 0 до 5 | ± 4 |
| от 0 до 1 | ± 5 |
| SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223) | |
| от 0 до 100 | ± 0,2 |
| от 0 до 25 | ± 1 |
| от 0 до 10 | ± 3 |
| от 0 до 5 | ± 4 |
| от 0 до 1 | ± 5 |
| Расход анализируемой среды, л/мин Габаритные размеры, мм, не более: | от 0,2 до 2,0 |
| — SERVOTOUGH Oxy: | 240x450x230 |
| — блок датчика SERVOTOUGH OxyExact (2222) и SERVOTOUGH | |
| OxyExact (2223): | 350x435x210 |
| — блок индикации 2210 и 2213: Масса, кг, не более: | 315x490x255 |
| — SERVOTOUGH Oxy: | 26 |
| — SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223): 55 Потребляемая мощность, Вт, не более: | |
| — SERVOTOUGH Oxy: | 50 |
| — SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223): 100 Условия эксплуатации: | |
| — рабочая температура, °С | от минус 10 до плюс 55 |
| — относительная влажность, % | от 0 до 95 |
наносится типографским способом на титульный лист Руководства по эксплуатации или на корпус газоанализаторов в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Газоанализатор SERVOTOUGH (по заказу).
Руководство по эксплуатации.
Паспорт.
Методика поверки.
осуществляется по документу МП 59008-14 «Инструкция. Газоанализаторы SERVOTOUGH Oxy, SERVOTOUGH OxyExact (2222), SERVOTOUGH OxyExact (2223). Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 17 сентября 2014 года и входящему в комплект поставки.
Всего листов 4
Основные средства поверки:
- ГСО-ПГС №№ 10253-2013;
- азот газообразный особой чистоты 1-го сорта по ГОСТ 9293-74.
приведены в документе «Руководство по эксплуатации. Газоанализаторы SERVOTOUGH Oxy, SERVOTOUGH OxyExact (2222), SERVOTOUGH OxyExact (2223)».
Нормативные и технические документы, устанавливающие требования к газоанализаторам модели SERVOTOUGH Oxy, SERVOTOUGH OxyExact (2222), SERVOTOUGH OxyExact (2223)
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования».
Техническая документация изготовителя «Servomex Group Limited», Великобритания.
- осуществление производственного контроля за соблюдением соответствия промышленной продукции обязательным требованиям, установленным законодательством Российской Федерации.
