| Номер в госреестре | 59009-14 |
| Наименование СИ | Анализаторы воды в жидких и твердых продуктах |
| Обозначение типа СИ | ВАД-40М, ВАД-40ММ |
| Изготовитель | ООО НПФ "Технологическая аппаратура", г.С.-Петербург; ООО "НПФ "Микроаналитические системы", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 12.11.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы воды в жидких и твердых продуктах ВАД-40М, ВАД-40ММ (далее анализаторы) предназначены для измерения содержания воды в жидких, твердых, сыпучих, гранулированных и пастообразных пробах.
Принцип действия анализаторов — измерение электрической емкости анализируемой пробы, помещённой в ячейку, представляющую собой электрический конденсатор. Анализаторы состоят из электронного блока и выносного диэлькометрического датчика. Анализаторы выпускаются в двух модификациях: лабораторный анализатор ВАД-40М и поточный анализатор ВАД-40ММ.
Выносные диэлькометрические датчики для ВАД-40 выпускаются в трех исполнениях: высокочувствительные (вместимостью 220 см3), средней чувствительности (вместимостью 125,
3 3
220 или 550 см ), и низкой чувствительности (вместимостью 220 или 550 см ). Датчики выполняются в виде емкости (для жидких образцов) или погружного зонда (для жидких и сыпучих образцов). Анализатор ВАД-40ММ выпускается только с датчиком низкой чувствительности и оснащается проточным выносным датчиком, смонтированном в виде проточной ячейки вместимостью 550±40 см с фланцами для крепления на трубопроводе.

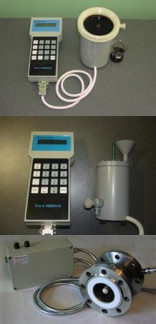

Внешний вид анализаторов приведен на рисунках 1, 2 и 3.
3
ПО «ВАД-40М», «ВАД-40ММ» состоит из встроенной части, зашитой в память микроконтроллера, предназначенной для калибровки анализатора, сбора, обработки, хранения, отображения и передачи результатов измерений, и автономной, служащей для получения данных от анализатора, хранения и отображения данных. К метрологически значимой части ПО СИ относится встроенная часть ПО. Данное программное обеспечение разработано изготовителем специально для решения задач измерений содержания воды в жидких и твердых пробах.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода текущей версии ПО для модификации ВАД-40М и отображена на шильдике анализатора для модификации ВАД-40ММ. Идентификация автономного ПО осуществляется путем расчета контрольной суммы файла Vad_40M.exe, vad40.exe по алгоритму MD5.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой иден-тифи-катор программного обеспечения (Контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ВАД-40М | v10_pc 887.hex | 10.8.7 | 183E2429 *) | Сумма всех байтов исполняемого кода |
| vad_pc | Vad 40M.exe | 1.0.2 | 1C0E14DE4A1192 D5B9E9B20DD7D 0A804 | Контрольная сумма по алгоритму MD5 |
| ВАД-40ММ | mon win 887.hex | 2.8.7 | D1356FEF *) | Сумма всех байтов исполняемого кода |
| монитор | vad40.exe | 6.12.8 | 97ed86390a442872 87dc8cde129846c9 | Контрольная сумма по алгоритму MD5 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений объемной доли воды, % - датчик высокой чувствительности - датчик средней чувствительности - датчик низкой чувствительности | 0,1 - 0,5 0,5 - 25,0 5,0 - 100,0 |
| Пределы допускаемой приведенной погрешности, % - датчик высокой чувствительности - датчик средней и низкой чувствительности | ±5,0 ±2,5 |
| Напряжение питания переменного тока, В | 220 (+10%/-15%) |
| Частота переменного тока, Гц | 50 |
| Потребляемая мощность, В А, не более - ВАД-40М - ВАД-40ММ | 100 200 |
| Габаритные размеры ДхШхВ (без датчика), мм - ВАД-40М - ВАД-40ММ | 225х110х60 220х140х90 |
| Масса без датчика, кг | |
| - ВАД-40М | 1,0 |
| - ВАД-40ММ | 1,5 |
| Средняя наработка до отказа прибора, не менее, час. | 25 000 |
| Условия эксплуатации: | |
| о/'ч - диапазон температуры окружающего воздуха, С | от +15 до +35 |
| - диапазон относительной влажности, % | от 30 до 80 |
| - диапазон атмосферного давления, кПа | от 84 до 106 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Основной комплект включает:
- анализатор ВАД-40М или ВАД-40ММ;
- блок питания;
- методика поверки МП 242-1492-2014.
осуществляется по документу МП 242-1492-2014 «Анализаторы воды в жидких и твердых продуктах ВАД-40М, ВАД-40ММ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25 июня 2014 г.
Основные средства поверки:
Стандартные образцы массовой (объемной) доли воды в нефтепродуктах ГСО 9829-2011, вода дистиллированная по ГОСТ 6709.
Руководство по эксплуатации ВИДГ.414.613.002 РЭ «Анализатор воды в жидких и твердых продуктах «ВАД-40М»;
Руководство по эксплуатации ВИДГ.414.613.003 РЭ «Анализатор воды в жидких и твердых продуктах «ВАД-40ММ».
Нормативные и технические документы, устанавливающие требования к анализатору воды в жидких и твердых продуктах ВАД-40М
Технические условия ВИДГ.414.613.002 ТУ, ВИДГ.414.613.003 ТУ
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
