| Номер в госреестре | 59016-14 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | TEMP 245 |
| Изготовитель | "Trench Limited Instrument Transformer Division", Канада |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока АМТ-ОС-550 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ в электросетях 500 кВ.
Трансформаторы тока типа АМТ-ОС-550 сконструированы специально для установки в _. ■ _Т^' '" ' 4 корпусе КРУЭ и не являются обособленным
*:! I ! J конструктивным узлом. Токопроводы КРУЭ
■ f выполняют роль первичных обмоток. Соединение с
V другими модулями происходит при помощи
Z л штепсельных контактов. Вторичные обмотки
помещены на ферромагнитных кольцевидных сердечниках, расположенных вне газового объема. Трансформатор тока может иметь от трех до четырех обмоток - измерительных и/или защитных. Выводы вторичных обмоток присоединены к проходным контактам, смонтированным на клеммной колодке, которая расположена в металлической заземленной У коробке. Крышка контактной коробки
V пломбируется для предотвращения доступа к
клеммам. Высоковольтная изоляция внутри
■ трансформатора тока обеспечивается за счет
заполнения элегазом.

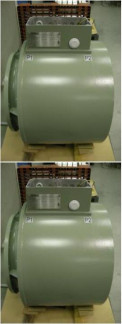

Рисунок 1.
| Характеристики | Значения |
| наибольшее рабочее напряжение, кВ | 550 |
| номинальные первичные токи, А | 1000; 2000 |
| номинальные вторичные токи, А | 1 |
| для измерительных обмоток | |
| - класс точности/ коэффициент безопасности | 0,2S/ 10; 0,5 / 10 |
| - номинальные нагрузки, В-А | 15; 20 |
| для цепей защиты | |
| - класс точности/предельная кратность | 10P / 30 |
| - номинальные нагрузки, В • А | 30 |
| номинальная частота, Г ц | 50 |
| масса не более, кг | 350 |
| габаритные размеры, мм | 0812x660 |
Климатическое исполнение - У3 по ГОСТ 15150-69 в диапазоне -30 до +55 °С.
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Таблица 1 - Комплектность трансформаторов тока AMT-OC-550
| № п/п | Наименование изделия | Количество |
| 1 | Трансформатор тока AMT-OC-550 Зав. №№ 11/110 216; 11/110 217; 11/110 218; 11/110 219; 11/110 220; 11/110 221; 11/110 222; 11/110 223; 11/110 224; 11/110 225; 11/110 226; 11/110 227; 11/110 228; 11/110 229; 11/110 230; 11/110 231; 11/110 232; 11/110 233; 11/110 234; 11/110 235; 11/110 236; 11/110 237; 11/110 238; 11/110 239; 11/110 240; 11/110 241; 11/110 242; 11/110 243; 11/110 244; 11/110 245; 11/110 246; 11/110 247; 11/110 248; 11/110 249; 11/110 250; 11/110 251; 11/110 252; 11/110 253; 11/110 254; 11/110 255; 11/110 256; 11/110 257; 11/110 258; 11/110 259; 11/110 260; 11/110 282; 11/110 283; 11/110 284; 11/110 285; 11/110 286; 11/110 287; 12/110 261; 12/110 262; 12/110 263; 12/110 267; 12/110 268; 12/110 269; 12/110 270; 12/110 271; 12/110 272; 12/110 273; 12/110 274; 12/110 275; 12/110 276; 12/110 277; 12/110 278 | 66 шт. |
| 2 | Паспорт | 1 экз. |
осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 5 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ- 03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока AMT-OC-550
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы-изготовителя.
- «... при выполнении государственных учетных операций и учете количества энергетических ресурсов»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
