Государственный реестр средств измерений

Трансформаторы тока AMT-OC-550, 59018-14

59018-14
Трансформаторы тока GIS12-053 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств
Документы
Карточка СИ
Номер в госреестре 59018-14
Наименование СИ Трансформаторы тока
Обозначение типа СИ AMT-OC-550
Изготовитель "Trench Germany GmbH", Германия
Год регистрации 2014
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока GIS12-053 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока GIS12-053 по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, имеют до трех вторичных обмоток. Имеют один коэффициент трансформации.

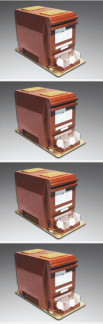

При установке трансформаторы помещаются в ячейку комплектного распределительного устройства. На основании имеются отверстия для крепления трансформатора и клемма для заземления с винтом М8. Внешний вид трансформатора и место пломбирования представлен на рисунке 1.

Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Номинальное напряжение трансформатора ином, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный первичный ток, А

75; 100; 300

Номинальный вторичный ток, А

5

Номинальная частота переменного тока, Гц

50±0,5

Класс точности вторичной обмотки для измерений и учета

0,5

Класс точности вторичной обмотки для защиты

10P

Номинальная вторичная нагрузка обмотки для измерений и учета коэффициентом мощности cos ф2 = 0,8, В-А

5

Номинальная вторичная нагрузка обмотки для защиты коэффициентом мощности cos ф2 = 0,8, В-А

5

Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более

10

Номинальная предельная кратность вторичной обмотки для защиты, не менее

10

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3

Габаритные размеры, мм, (длинахширинахвысота)

360x148x245

Масса трансформатора, не более, кг

30

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность

п/п

Наименование изделия

Количество

1

Трансформатор тока GIS12-053

Зав. №№ 13/129910536615 - 13/129910536632; 13/129910636633 -13/129910636640; 13/129910637644; 14/0303060210199 -14/0303060210207; 13/129910836732 - 13/129910836734 13/129910936735 - 13/129910936737.

42

2

Паспорт

42

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:_

Наименование

Г осреестр №

Регулируемый источник тока РИТ-5000

-

Трансформатор тока измерительный лабораторный ТТИ-5000.5

27007-04

Наименование

Г осреестр №

Прибор сравнения КНТ-05

37854-08

Магазин нагрузок МР3027

34915-07

Сведения о методах измерений

Сведений нет.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока GIS12-053

-............................................................................................................................................Г

ОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

-    Техническая документация фирмы изготовителя.

Рекомендации к применению

- «...при выполнении государственных учетных операций и учете количества энергетических ресурсов»
