Трансформаторы напряжения 4MR22BRZI, 59022-14

59022-14
Трансформаторы напряжения 4MR22BRZI (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Документы
Карточка СИ
Номер в госреестре 59022-14
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ 4MR22BRZI
Изготовитель "Ritz Instrument Transformers Shanghai Co. Ltd.", Китай
Год регистрации 2014
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения 4MR22BRZI Назначение средства измерений

Трансформаторы напряжения 4MR22BRZI (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы относятся к классу измерительных преобразователей.

Трансформаторы являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным в виде резьбового соединения с резьбой М10, к которому подсоединяется предохранитель, другой конец первичной обмотки при эксплуатации заземляется.

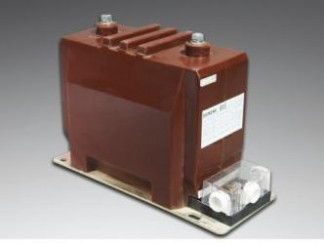

При установке трансформаторы помещаются в ячейку комплектного распределительного устройства. На выступе основания трансформаторов размещены выводы вторичных обмоток, а также имеется клемма для заземления с винтом М8. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты. Внешний вид трансформаторов и место пломбирования представлены на Рис.1

Место пломбирования

Технические характеристики

Характеристика

Значение

Наибольшее рабочее напряжение, кВ

7,2

Номинальное напряжение первичной обмотки, В

6300V3

Характеристика

Значение

Номинальное напряжение основной вторичной обмотки, В

100/V3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Класс точности основной вторичной обмотки

0,5

Класс точности дополнительной вторичной обмотки

3P

Номинальная мощность основной вторичной обмотки, В-А

70

Номинальная мощность дополнительной вторичной обмотки, В-А

100

Номинальная частота, Гц

50±0,5

Г абаритные размеры, мм, (длина х ширина х высота)

236x195 х 240

Масса не более, кг

28

Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 для диапазона рабочих температур от минус 25 до плюс 45 °С.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

аблица 1 - Комплектность трансформаторов напряжения 4MR22BRZI

№ п/п

Наименование изделия

Количество

1

Трансформатор напряжения 4MR22BRZI

Зав. №№ 13/129910436607-13/129910436614; 13/129910438724.

9

2

Паспорт

9

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению ±0,1 %); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению ± 0,1 %).

Сведения о методах измерений

Сведений нет.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения 4MR22BRZI

-    ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

-    Техническая документация фирмы-изготовителя Ritz Instrument Transformers Shanghai Co, Ltd., КНР.

Рекомендации к применению

- «...при выполнении государственных учетных операций и учете количества энергетических ресурсов»
