| Номер в госреестре | 59028-14 |
| Наименование СИ | Датчики деформации с вибрирующей струной |
| Обозначение типа СИ | EM |
| Изготовитель | "Telemac SAS", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 12.11.2019 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
Датчики деформации с вибрирующей струной серии EM Назначение средства измерений
Датчики деформации с вибрирующей струной серии ЕМ (далее датчики) предназначены для измерения относительных деформаций растяжения и сжатия (линейных перемещений) в бетонных конструкциях (зданиях, плотинах) или скальных массивах.
Принцип работы датчиков основан на возбуждении струны импульсом электромагнитного поля и создания переменной ЭДС от ее собственных колебаний при помощи электромагнитной головки, установленной посредине струны. Деформация исследуемой среды через анкеры передается струне, изменяя ее натяжение, и, следовательно, частоту собственных колебаний. Изменение частоты колебания струны, в свою очередь, ведет к изменению магнитных характеристик цепи со встроенной («сенсорной») катушкой. На выходе датчика контролируют переменный сигнал, пропорциональный частоте колебания струны, наведенный в «сенсорной» катушке. По измеренному периоду колебаний струны с помощью индивидуальной градуировочной зависимости удлинения струны датчика от частоты ее колебаний определяют относительные осевые деформации базы датчика.
В зависимости от технического исполнения и массо-габаритных характеристик датчики деформации с вибрирующей струной серии ЕМ выпускаются в следующих модификациях: модификация ЕМ-2, модификация ЕМ-5 и модификация ЕМ-10.
Датчики состоят из сплошного цилиндрического корпуса и двух анкеров, между которыми смонтированы натянутая струна и электромагнитная головка.

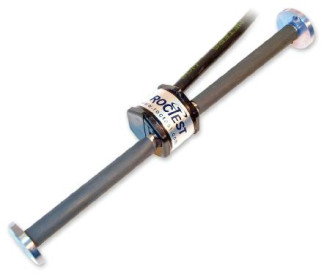

Внешний вид датчика приведен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение | ||
| ЕМ-2 | ЕМ-5 | ЕМ-10 | |
| Диапазон измерения относительной деформации на 1 м, мкм | ±3000 | ||
| Разрешающая способность на 1 м, мкм | 1 | 0,4 | 0,4 |
| Рабочий диапазон частот, Гц | от 400 до 1000 | ||
| Пределы допускаемой относительной погрешности измерения относительной деформации, % | 0,5 | ||
| Длина струны, мм | 50 | 171,4 | 254 |
| Напряжение питания постоянного тока, В | 12 | ||
| Условия эксплуатации: - диапазон рабочих температур, °С | от минус 50 до 60 | ||
| Габаритные размеры (длинахдиаметр), мм, не более | 50x15,9 | 171,4x28,6 | 254x63,5 |
| Масса, г, не более | 200 | 215 | 300 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Датчик деформации с вибрирующей струной серии ЕМ 1 шт.
Паспорт 1 шт.
Методика поверки 1 экз.
осуществляется по документу МП 59028-14 «Датчики деформации с вибрирующей струной серии ЕМ. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2014 г.
Основные средства поверки: головка измерительная серии 1, 2, 3, 4 (г/р № 23005-13); частотомер электронно-счетный Ч3-38 (г/р № 3433-73).
Приводятся в паспорте «Датчики деформации с вибрирующей струной серии ЕМ»
Нормативные и технические документы, устанавливающие требования к датчикам деформации с вибрирующей струной серии ЕМ
Техническая документация «Telemac S.A.S», Франция
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 277 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
