| Номер в госреестре | 59029-14 |
| Наименование СИ | Датчики деформации с вибрирующей струной |
| Обозначение типа СИ | DeltaVib |
| Изготовитель | "Cementys", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 12.11.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Датчики деформации с вибрирующей струной DeltaVib Назначение средства измерений
Датчики деформации с вибрирующей струной DeltaVib (далее датчики) предназначены для дистанционного измерения деформаций растяжения и сжатия (линейных перемещений) в бетонных конструкциях (зданиях, плотинах) или скальных массивах.
Принцип работы датчиков основан на возбуждении струны импульсом электромагнитного поля и создания переменной ЭДС от ее собственных колебаний при помощи электромагнитной головки, установленной в центре струны. Деформация исследуемой среды через анкеры передается струне, изменяя ее натяжение, и, следовательно, частоту собственных колебаний. Изменение частоты колебания струны, в свою очередь, ведет к изменению магнитных характеристик цепи со встроенной («сенсорной») катушкой. На выходе датчика контролируют переменный сигнал, пропорциональный частоте колебания струны, наведенный в «сенсорной» катушке. По измеренному периоду колебаний струны определяют относительные осевые деформации базы датчика.
Датчики состоят из цилиндрического корпуса и двух анкеров, между которыми смонтированы натянутая струна и электромагнитная головка.

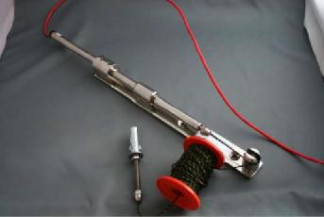

Внешний вид виброанализатора приведен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерения линейной деформации, мм | ±12,5 |
| Рабочий диапазон частот, Гц | от 1000 до 3000 |
| Пределы допускаемой относительной погрешности измерения линейной деформации, % | ±0,5 |
| Длина струны, мм | 300 |
| Напряжение питания постоянного тока, В | 12 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от минус 40 до 80 |
| Габаритные размеры (длинахдиаметр), мм, не более | 300x25 |
| Масса, г, не более | 450 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Датчик деформации с вибрирующей струной DeltaVib Паспорт
1 шт. 1 шт. 1 экз.
Методика поверки
осуществляется по документу МП 59029-14 «Датчики деформации с вибрирующей струной DeltaVib. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2014 г.
Основные средства поверки: головка измерительная серии 1, 2, 3, 4 (г/р № 23005-13); частотомер электронно-счетный Ч3-38 (г/р № 3433-73).
Приводятся в паспорте «Датчики деформации с вибрирующей струной DeltaVib».
Нормативные и технические документы, устанавливающие требования к датчикам перемещения с вибрирующей струной DeltaVib
Техническая документация «Cementys», Франция
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
