Антенны измерительные рамочные ЭЛ-01, 59033-14

Назначение

Антенны измерительные рамочные ЭЛ-01 (далее - антенны) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) — для измерений напряженности магнитного поля.

Описание

В основу работы антенны положен принцип преобразования наведенного в приемной рамке электрического тока в соответствующее ему напряжение на выходе антенны.

Конструктивно антенны состоят из приемной магнитной рамки, согласующего трансформатора и выходного разъема. На корпусе антенны монтируется держатель, позволяющий закреплять антенну на стандартной треноге.

Согласующий трансформатор служит для передачи симметричного относительно «земли» тока, наводимого в приемной рамке, в несимметричную линию передачи, подключаемую к измерительному приемнику.

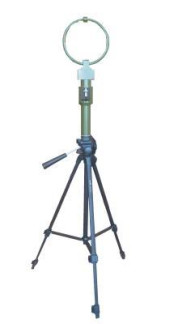

Внешний вид антенны приведен на рисунке 1.

От несанкционированного доступа антенны защищены пломбированием. Схема пломбирования и место нанесения знака утверждения типа приведены на рисунке 2.

Антенны могут применяться для измерений уровней радиопомех при решении задач электромагнитной совместимости технических средств, а также измерений уровней электромагнитных полей при эколого-защитных мероприятиях.

1    - место пломбирования

2    - место знака утверждения типа

Рисунок 2

Технические характеристики

Диапазон частот

от 10 Гц до 10 МГц.

уменьшается от 90 до 26 линейно с логарифмом частоты; от 26 до 36

± 1,5.

10.

50.

тип V (байонет) по ГОСТ 13317-89.

1,0;

6,0.

420x165x51.

Диапазон изменения коэффициента калибровки, дБ (1 Ом ^м 1)

-    в диапазоне частот от 10 Гц до 10 кГц

-    в диапазоне от 10 до 10000 кГц Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

Максимальная величина измеряемой напряженности магнитного поля, А-м 1, не менее

Номинальное волновое сопротивление коаксиального выхода антенны, Ом

Соединитель ВЧ выходной

Масса, кг, не более:

-    без упаковки (футляра)

-    в упаковке (футляре) в полной комплектации Г абаритные размеры (длина х ширина х высота ), мм, не более Рабочие условия применения

-    температура окружающего воздуха, оС    от минус 10 до 40;

-    атмосферное давление, кПа (мм рт. ст.)    от 70 до 106,7 (от 525 до 800);

-    относительная влажность при 25 оС, %, не более    90.

Знак утверждения типа

наносится на шильдик антенны методом шелкографии и типографским способом на титульный лист документа «Антенна измерительная рамочная ЭЛ-01. Формуляр. ЯТИР.464619.018 ФО».

Комплектность

Комплектность поставки антенн приведена в таблице 1.

Таблица 1

Поверка

осуществляется в соответствии с документом ЯТИР.464619.018 МП "Инструкция. Антенны измерительные рамочные ЭЛ-01. Методика поверки», утвержденным ФГУП «ВНИИФТРИ»

11 сентября 2014 года.

Основные средства поверки:

-    государственный рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц, регистрационный № 3.1.ZZT.0086.2013, диапазон воспроизведения напряженности магнитного поля от 0,8 до

8 мА-м 1, пределы допускаемой относительной погрешности воспроизведения магнитного поля

± 6 %;

-    измеритель акустический многофункциональный ЭКОФИЗИКА, регистрационный № 41157-09, иапазон частот от 1 Гц до 400 кГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения в диапазоне частот тот 10 Гц до 10 кГц ± 1,5 %;

-    приемник измерительный ESPI3, регистрационный № 26743-09, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения ± 0,7 дБ.

Сведения о методах измерений

Антенна измерительная рамочная ЭЛ-01. Руководство по эксплуатации. ЯТИР.464619.018 РЭ.

Нормативные документы, устанавливающие требования к антеннам измерительным рамочным ЭЛ-01

1    ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.

2    ГОСТ 8.808-2012 Государственная система обеспечения единства измерений.

Г осударственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.

3    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
