| Номер в госреестре | 59037-20 |
| Наименование СИ | Контроллеры сетевые индустриальные многофункциональные |
| Обозначение типа СИ | B-Tune |
| Изготовитель | Акционерное общество "Научно-производственная Компания РоТеК" (АО "НПК РоТеК"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры сетевые индустриальные многофункциональные «B-Tune» (далее по тексту - контроллеры, B-Tune) предназначены для измерений силы постоянного тока, количества импульсов, сбора данных со средств измерений, для измерений текущего времени за сутки, а также мониторинга и управления состоянием объекта.
Принцип действия контроллеров заключается в измерении аналоговых сигналов в виде силы постоянного тока, количества импульсов с соответствующих вычислителей, корректоров, расходомеров, счетчиков и датчиков, поддерживающих открытые протоколы обмена по цифровым интерфейсам, в контроле полученных значений, их обработке и хранении, с последующей передачей в информационные системы с присвоением значения текущего времени.
Контроллеры предназначены для работы в составе: автоматизированных
информационно-измерительных систем коммерческого/технического учёта электроэнергии и мощности (АИИС КУЭ/АИИС ТУЭ), автоматизированных систем учёта тепловой энергии (АСКУТЭ), автоматизированных систем коммерческого/технического учета газа (АСКУГ), мультиресурсных информационно-измерительных системах, автоматизированных систем диспетчерского контроля и телеуправления (АСДТУ), а также в составе автоматизированных систем управления технологическим процессом (АСУ ТП).
Контроллеры предназначены для выполнения следующих основных функций:
1) прием измеренной информации с соответствующих счетчиков, вычислителей, корректоров, расходомеров, датчиков, устройств сбора и передачи данных (УСПД) или других средств измерений (указанных в руководстве по эксплуатации);
2) передача полученной информации на верхний уровень информационных, измерительных, информационно-измерительных систем по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной или голосовой передачи данных с использованием технологий GPRS, UMTS, LTE, NB-IoT, по каналам связи стандартов IEEE 802.11 Wi-Fi, радиоканалам открытых участков диапазонов радиочастот.
Контроллеры поддерживают следующие открытые протоколы обмена:
- ГОСТ Р МЭК 61870-5-101;
- ГОСТ Р МЭК 61870-5-104;
- ГОСТ Р МЭК 61850-5
- Modbus TCP;
- Modbus RTU;
- DLMS, СПОДЭС
- Modbus ASCII;
- MQTT, CoAP, AMQP;
- HTTP, HTTPS, CLI, FTP, TFTP, Radius, SNMP, SSH, Telnet, Syslog;
- «HAP» (разработка АО «НПК РоТеК»);
- OPC UA.
Конструктивно контроллеры могут быть выполнены в нескольких типах корпусов. В корпусе размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения их во внутренней памяти контроллера и дальнейшей передачи на верхний уровень информационных, измерительных, информационно-измерительных систем. На микропроцессорной плате установлены разъемы для обеспечения внешних подключений и элементы индикации работы контроллера.
Контроллеры поддерживают дистанционное конфигурирование с помощью стандартного программного обеспечения через сеть GSM, локально через порт Ethernet, порт RS-232 и порт USB.
Точность измерений по аналоговым каналам и измерения времени - представлена в Таблице 3, по цифровым каналам от приборов учета, счетчиков, корректоров и др. устройств -в соответствии с точностью передачи данных соответствующим оборудованием.
Контроллеры обеспечивают защиту от несанкционированного доступа, путем
использования паролей и электронной пломбы.
Контроллеры выпускаются в следующих модификациях, представленных в
таблице 1.
Таблица 1 - Модификации контроллеров
| Сокращение семейства «В-Tune» | Конструктивное исполнение | Коммуникационные интерфейсы | Интерфейсы связи с приборами учета и модулями расширения | Источник питания |
| BT*- | Хо | Х1 | Х2 | Хз |
Каждый из параметров Хо-Хз представляет собой 8-ми битное шестнадцатеричное число, формируемое следующим образом:
Таблица 2 - Параметр Х0 - Тип корпуса, процессорное ядро, питание
| Биты | Описание | Значения |
| 7:6 | Тип корпуса | 0 - Металлический корпус в 19’ стойку; 1 - Пластиковый корпус на DIN рейку; 2 - Металлический настенный корпус; 3 - Пластиковый настенный корпус. |
| 5:3 | Процессорное ядро | 0 - Процессор ARM, 64 МБ ОЗУ, 128 МБ ПЗУ; 1 - Процессор ARM, 128 МБ ОЗУ, 128 МБ ПЗУ; 2 - Процессор ARM, 64 МБ ОЗУ, 512 МБ ПЗУ; 3 - Процессор ARH 256 МБ ОЗУ, 512 МБ ПЗУ; 4 - Процессор ARH 512 МБ ОЗУ, 1024 МБ ПЗУ. |
| 2:0 | Источник питания (далее по тексту - ИП) | 0 - Изолированный ИП - напряжение питания постоянного тока 18... 72 В; 1 - Изолированный ИП - напряжение питания переменного тока 220 В; 2 - Изолированный ИП - напряжение питания постоянного тока 1 8.. .72 В, модуль резервного питания на ионисторах; 3 - Изолированный ИП - напряжение питания переменного тока 220 В, модуль резервного питания на суперконденсаторах; 4 - Изолированный ИП - напряжение питания переменного тока 220 В, модуль резервного питания на АКБ, схема питания внешних систем PassThrough; 5 - Изолированный ИП - напряжение питания постоянного тока 18..72 В, модуль резервного питания на суперконденсаторах; 6 - ИП напряжением питания постоянного тока 9 до 36 В. |
Таблица 3 - Параметр Х1 - Интерфейсы связи и ведение журналов событий
| Биты | Описание | Значения |
| 7:5 | Проводная связь | 0 - нет; 1 - 1 х Ethernet; 2 - 2 х Ethernet; 3 - 3 xEthernet. |
| 4:2 | Беспроводная связь | 0 - нет; 1 - GSM модуль 2G с двумя SIM-картами; 2 - Zigbee модуль связи; 3 - ISM модуль связи; 4 - LoRa модуль связи 4 - GSM модуль 2G/3G с двумя SIM-картами; 5 - GSM модуль 2G/3G/LTE с двумя SIM-картами; 6 - GSM модуль 2G/LTE с двумя SIM-картами; 7 - GSM модуль LTE/NB-IoT с двумя SIM-картами. |
| 1:0 | Опции | 0 - нет; 1 - 1xUSB-A, 1xUSB-B; 2 - Слот для micro SD, 1 xUSB-A, 1 xUSB-B; 3 - Слот для micro SD, 2xUSB-A, 1 xUSB-B. |
Таблица 4 - Параметр Х2 - Объектовые последовательные интерфейсы
| Биты | Описание | Значения |
| 7:0 | Последовательные интерфейсы | 0 - 1xRS-232 (Тх + Rx, неизолированные); 1 - 2xRS-232 (Тх + Rx, изолированные), 4xRS-485 (изолированные); 2 - 1xRS232 (Тх + Rx, изолированные), 1xRS-485 (изолированные); 3 - 5xRS-232 (Тх + Rx, неизолированные), 1xRS-485 (неизолированные) / CAN; 4 - 2xRS-232(Тх + Rx, неизолированные), схема работы с внешней системой диспетчеризации, 2xRS-485 (изолированные); 5 - 2xRS-232 (Тх + Rx, изолированные), 4хRS-485 (изолированные), 2xRS-232 (9-pin, неизолированные). |
Таблица 5 - Параметр Хз - Входы и выходы
| Биты | Описание | Значения |
| 7:4 | Тип и количество входов | 0 - 6 дискретных входов «сухой контакт» с общей гальванической изоляцией; 1 - 4 дискретных входа «сухой контакт» с общей гальванической изоляцией; 2 - 5 аналоговых (0.25) мА и 4 дискретных неизолированных входов; 3 - 5 аналоговых (0.. .25) мА и 4 дискретных неизолированных входов, 8 дискретных входов «сухой контакт» с групповой изоляцией; 4 - 4 дискретных входа «сухой контакт» с общей гальванической изоляцией, 2 счетных входа; 5 - 6 дискретных входов/выходов «сухой контакт» с общей гальванической изоляцией; 6 - 6 дискретных входов/выходов «сухой контакт» с общей гальванической изоляцией, 2 счетных входа; 7 - 6 дискретных входов «сухой контакт» с общей гальванической изоляцией, 2 счетных входа. |
| 3:0 | Тип и количество выходов | 0 - нет выходов; 1 - 2 дискретных выхода типа «ОК» с общей гальванической изоляцией; 2 - 2 релейных выхода до 3 А; 3 - 4 релейных выхода до 3 А; 4 - 6 дискретных входов/выходов (ОК) с общей гальванической изоляцией. |
Пример обозначения контроллера: ВТ-53260112, где:
Х0 : 53h = 0101 0011b, где:
01b - пластиковый корпус;
010b - Процессор ARM, 64 МБ ОЗУ, 512 МБ ПЗУ;
011b - Изолированный источник питания Ubx = 220В переменного тока, модуль резервного питания на ионисторах.
Х1 26h = 0010 0110b, где:
001b - IxEthernet;
001b - GSM модуль 2G с двумя SIM-картами;
10b - Слот для micro SD, 1xUSB-A, 1xUSB-B.
X2:01h = 0000 0001b, где:
0001 - Последовательные интерфейсы: 2xRS-232 (Тх + Rx, изолированные), 4xRS-485 (изолированные).
Х3 : 12h = 0001 0010b, где:
0001b - 4 дискретных входа «сухой контакт» с общей гальванической изоляцией;
0010b - 2 релейных выхода до 3А.
Место для размещения наименования средства измерения, заводского номера, знака утверждения типа и поверительного клейма на контроллере находится на передней панели.
Место для пломбирования от несанкционированного доступа и размещения наклеек на контроллер расположены на правой боковой стороне корпуса.
Общий вид контроллеров и схемы пломбирования представлены на рисунках 1 - 4.

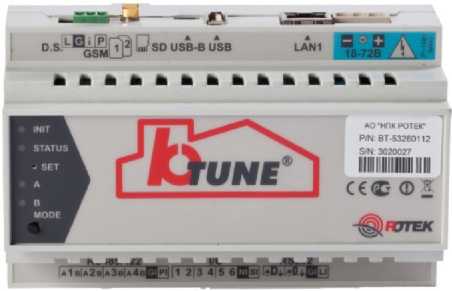

Рисунок 1 - Внешний вид контроллеров в пластиковом корпусе
Рисунок 2 - Схема пломбирования контроллеров в пластиковом корпусе

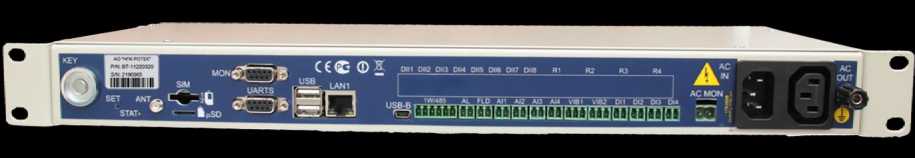

Рисунок 3 - Внешний вид контроллеров в металлическом корпусе
Место для пломбирования и размещения наклеек
Рисунок 4 - Схема пломбирования контроллеров в металлическом корпусе
В контроллерах установлено встроенное программное обеспечение (далее по тексту -ПО), которое состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллера. С помощью стандартного персонального компьютера с установленным WEB браузером и PuTTY, HyperTerminal (или аналоги), пользователь (оператор) имеет возможность настроить контроллер на конкретный объект для обеспечения сбора, хранения и обработки данных, поступающих по каналам внешних интерфейсов контроллера.
Идентификационные данные ПО приведены в таблице 6.
Таблица 6 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Метрологический модуль (measuring) |
| Номер версии (идентификационный номер) ПО | Не ниже версии 2.0 |
| Цифровой идентификатор ПО | 0x2C13942E |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 0 до 25 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,5 |
| Диапазон измерений количества импульсов электрического напряжения в диапазоне частот, Гц | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов электрического напряжения, имп | ±0,1 |
| Пределы допускаемой основной допускаемой абсолютной погрешности при измерении текущего времени за сутки, с | ±1,0 |
| Пределы допускаемой дополнительной температурной погрешности при измерении текущего времени за сутки, с/°С/сутки | ±0,3 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество каналов учета, не более, шт. | 4096 |
| Количество зон учета (временных тарифных зон) в сутки, не более | 12 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц - напряжение постоянного тока, В | от 170 до 260 50±1 от 9 до 72 |
| Потребляемая мощность, В^А, не более | 14 |
| Габаритные размеры (ширинахвысотахглубина) мм, не более: - контроллер в пластиковом корпусе - контроллер в металлическом корпусе с аккумулятором | 138х87х61 440x44x245 |
Продолжение таблицы 8
| 1 | 2 |
| Масса, кг, не более - контроллер в пластиковом корпусе - контроллер в металлическом корпусе без аккумулятора - контроллер в металлическом корпусе с аккумулятором | 1,5 2,0 3 |
| Нормальные условия измерений: - температура окружающего воздуха °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 45 до 80 от 84,0 до 107 |
| Рабочие условия измерений: - температура окружающего воздуха °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +70 от 45 до 90 от 84,0 до 107 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 120000 |
наносится на переднюю панель корпуса путем нанесения соответствующей наклейки, а также на титульные листы эксплуатационной документации типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер «В-Tune»1) | —2) | 1 шт. |
| Паспорт | АЦМЕ.468266.009 ПС2) | 1 экз. |
| Инструкция по эксплуатации3) | —2) | 1 экз. |
| Методика поверки3) | МП—157/03—2020 | 1 экз. |
| 1) - GSM антенна и внешний блок питания в комплект поставки не входят. 2) - Обозначение может изменяться в зависимости от модификации. 3) - В электронном виде. При серийной поставке оформляется один документ на всю партию. Другие варианты комплектации оговариваются отдельно. | ||
осуществляется в соответствии с документом «Контроллеры сетевые индустриальные многофункциональные «B-Tune». Методика поверки. МП-157/03-2020», утвержденному ООО «ПРОММАШ ТЕСТ» от 30 апреля 2020 г.
Основные средства поверки:
- Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R)
(регистрационный номер в Федеральном информационном фонде № 52489-13);
- Блок коррекции времени ЭНКС-2 (регистрационный номер в Федеральном информационном фонде 37328-15);
- Измеритель параметров электробезопасности электроустановок MI 2094 (регистрационный номер в Федеральном информационном фонде №36055-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) паспорт.
приведены в эксплуатационной документации.
ГОСТ 26.205-88 Комплексы и системы синхронизации частоты и времени. Общие технические условия
ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ Р 51840-2001 Программируемые контроллеры. Общие положения и функциональные характеристики
АЦМЕ.468266.001ТУ Контроллеры сетевые индустриальные многофункциональные «B-Tune». Технические условия
